Sany SRSC45C30 — Корпус кабины
Ричстакер· 55 позиций в составе· 2 моделей

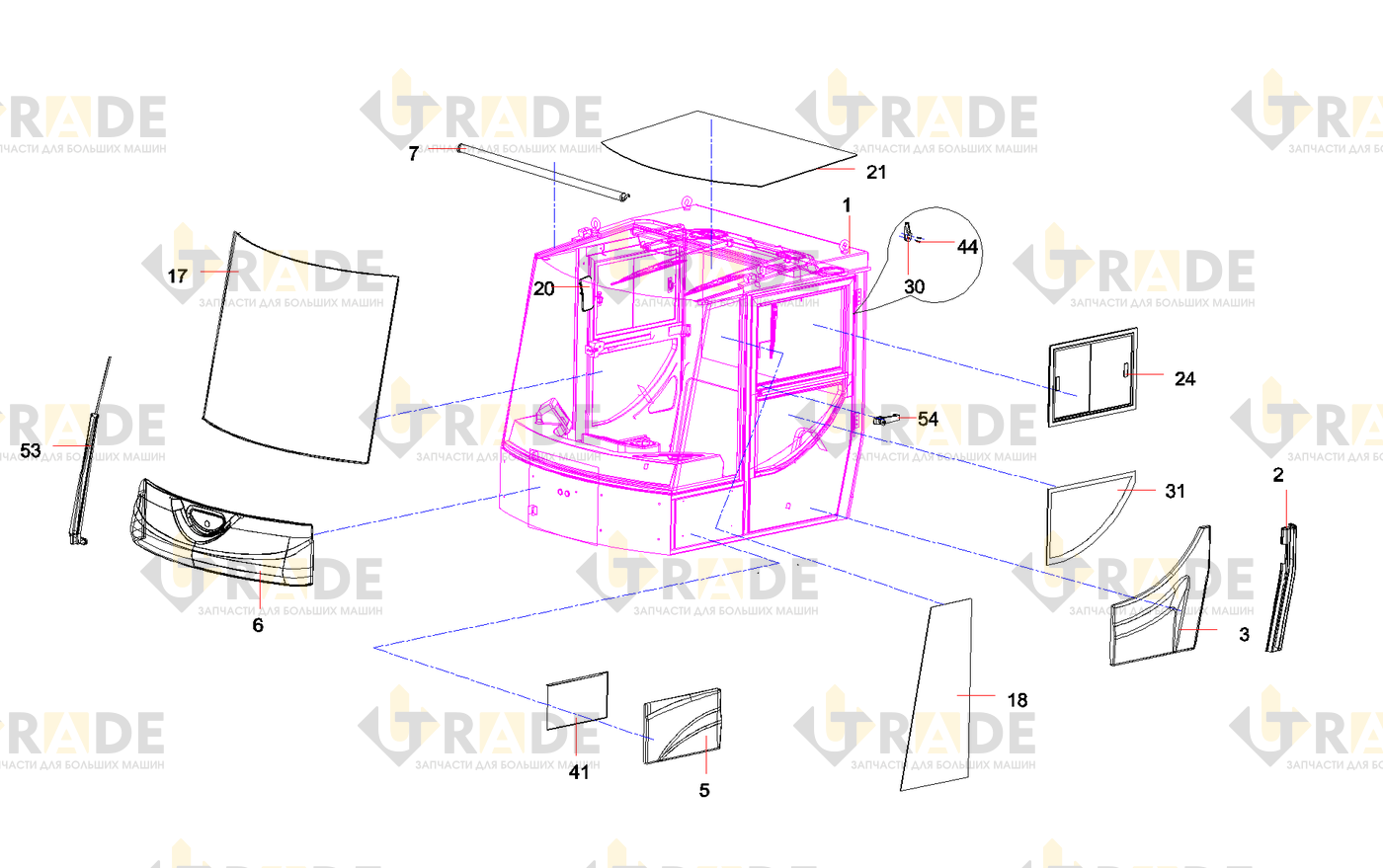

Взрыв-схема узла «Корпус кабины» Sany SRSC45C30: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Главный корпус кабины водителя ричстакера
- Внешняя крышка-7
- Внешняя крышка-6
- Шайба лобового стекла автомобиля
- Внешняя крышка-5
- Внешняя крышка-4
- Солнцезащитная штора
- Внешняя крышка-3
- Внешняя крышка-2
- Приборная панель
- Комингс приборной панели
- Внешняя крышка-1
- Сиденье ручки управления
- Панель
- Стеклоочиститель верхнего окна в сборе
- Стеклоочиститель заднего окна в сбореузел
- Стекло переднего окна
- Стекло левого бокового окна
- Стекло правого бокового окна
- Внутреннее зеркало заднего вида
- Стекло верхнего окна
- Рым-винт
- Верхний декоративный компонент
- Раздвижное окно
- Раздвижное окно
- Осветительный прибор
- Дверной замокузел
- Уплотнительная лента левой двери
