Sany SRSC45C30 — Схема расположения тормозной системы с радиатором
Ричстакер· 88 позиций в составе· 2 моделей

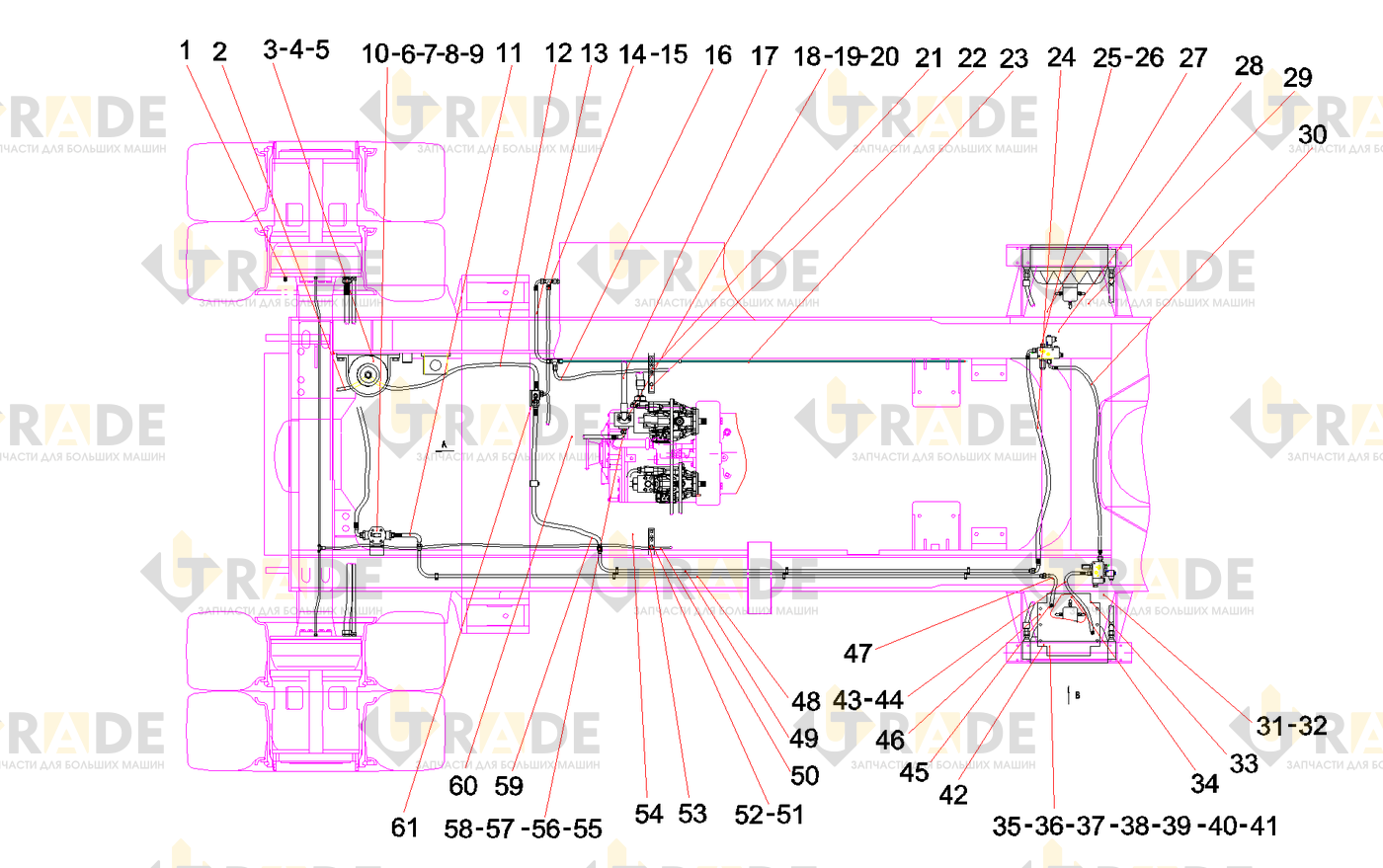

Взрыв-схема узла «Схема расположения тормозной системы с радиатором» Sany SRSC45C30: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
44 из 88- Манометрическое соединение
- Резиновая труба
- Узел большого аккумулятораузел
- L-образный комбинированный тройник
- Фильтр обратной линииузел
- Болт
- Пружинная шайба
- Соединительный корпус
- Резиновая труба в сборе
- Шайба
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Винт
- Фланец для всасывания масла
- О-образное кольцо
- Хомут трубопровода
- Опорная пластина шланга для правой опоры цепи
- Стальная труба
- Резиновая труба в сборе
- Винт
- Блок клапанов переключения охлажденияузел
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба в сборе
- Прямоугольное комбинированное соединение
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба
- Радиатор с воздушным охлаждениемузел
- Болт
- Шайба
- Торцевое проходное соединение
- Пружинная шайба
- Гайка
- Кронштейн радиатора тормозного масла 1
- Резиновая труба
- Прямоугольное комбинированное соединение
- Прямоугольное комбинированное соединение
- Соединитель труб
- Стальная труба
- Стальная труба
- Резиновая труба в сборе
Ещё 44 позиций состава и артикулы — после регистрации.
