John Deere 9410R — Задний пятый секционный клапан (SCV), навесное оборудование
· 61 позиций в составе

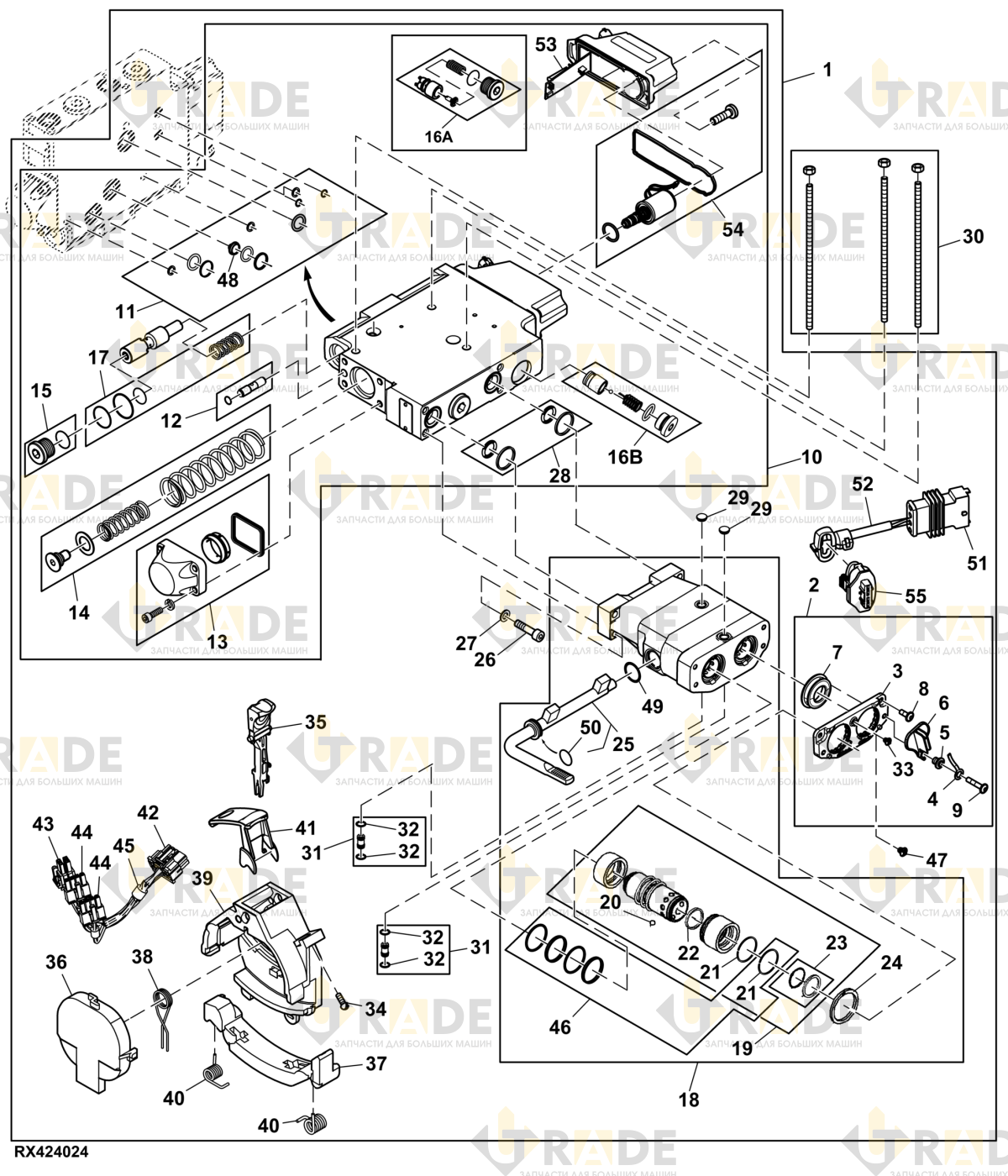

Взрыв-схема узла «Задний пятый секционный клапан (SCV), навесное оборудование» John Deere 9410R: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 61- Управляющий клапан1
- Крышка фиолетовая клапана селективного управления1
- Удерживающая пластина основания пылезащитного уплотнения SCV1
- Уплотнительное кольцо пылезащитное2
- Винт с шестигранным углублением, головкой и фланцем, M6×162
- Винт с шестигранным углублением и фланцем, M6×302
- Управляющий клапан1
- Комплект уплотнений SCV1
- Комплект клапанов1
- Комплект колпачков1
- Комплект пружин золотникового распределителя1
- Комплект пружин1
- Комплект обратного клапана SCV и уплотнительной пробки3
- Клапан проверки нагрузки2
- Клапан проверки нагрузки2
- Клапан проверки нагрузки2
- Комплект пружин клапана1
- Комплект пружин клапана селективного управления1
- Быстросъемное соединение защиты от обрыва SCV1
- Быстросъемное соединение защиты от обрыва SCV2
- Сферический шар сцепного устройства20
- Фиксирующее кольцо шкива4
- Уплотнительное кольцо круглого сечения2
- Пыльник SCV2
- Внутреннее спиральное стопорное кольцо2
- Рычаг1
- Винт шестигранный, M8×335
- Шайба с круглым отверстием5
- Комплект уплотнений рабочего порта и соединителя1
- Крышка клапана SCV2
- Комплект шпилек шестисекционного клапана, M8×3551
