John Deere 9410R — Топливный фильтр
· 71 позиций в составе
Взрыв-схема узла «Топливный фильтр» John Deere 9410R: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

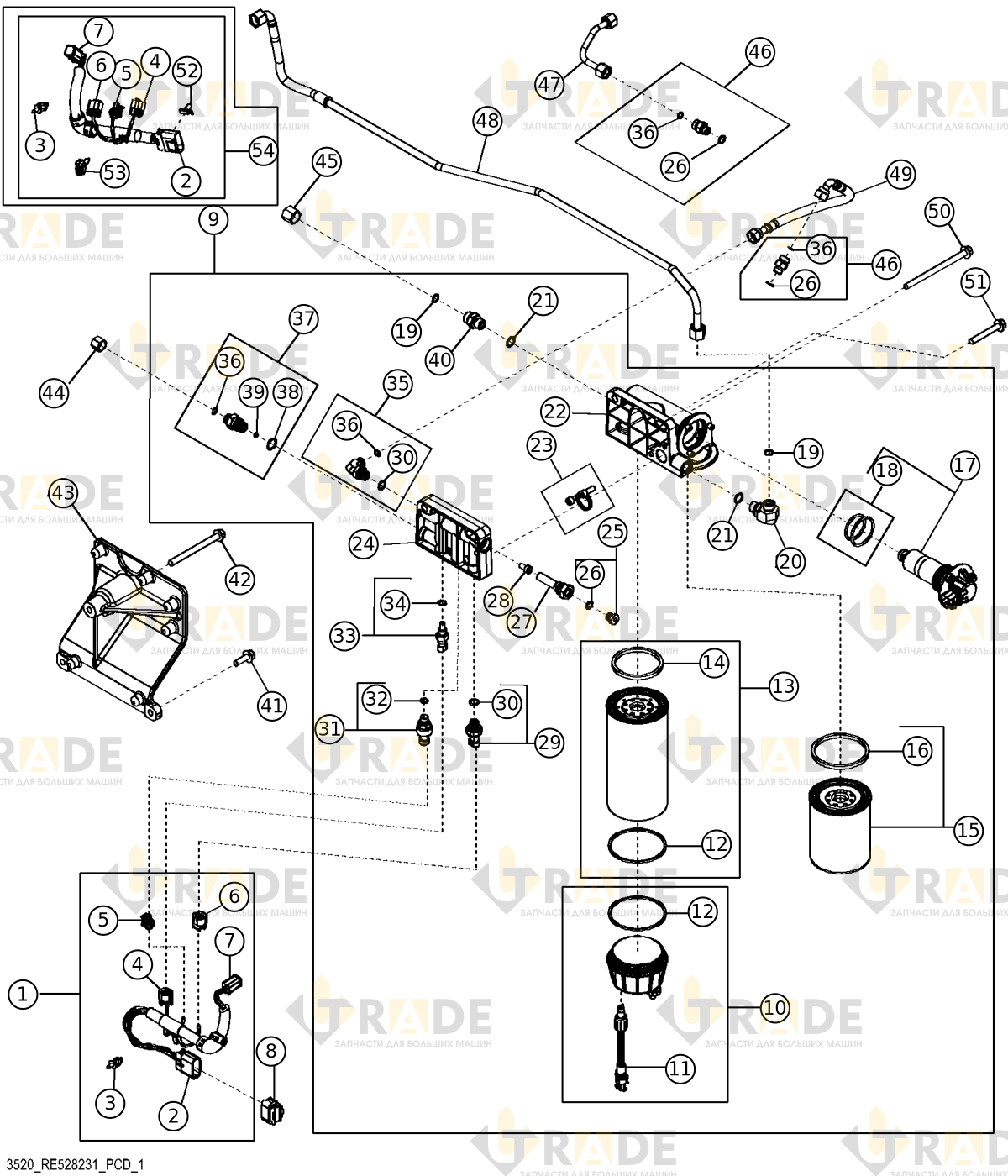

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 71- Жгут проводов датчика уровня топлива двигателя1
- Корпус внутреннего электрического разъема, 12 контактов1
- Контакт электрического разъема7
- Внутренний контакт электрического разъема2
- Контакт электрического разъема2
- Контакт электрического разъема7
- Контакт электрического разъема2
- Контакт электрического разъема2
- Уплотнение серого электрического разъема1
- Две стяжки-хомуты4
- Корпус разъема электрического внешний черный, 2 контакта1
- Контакт электрического разъема2
- Уплотнение2
- Внешний корпус электрического разъема черный, 3 контакта1
- Контакт электрического разъема3
- Уплотнение3
- Корпус внешнего электрического разъема, 3 контакта1
- Контакт электрического разъема3
- Уплотнение3
- Черный корпус электрического разъема, 6 контактов1
- Контакт электрического разъема4
- Контакт электрического разъема2
- Корпус внешнего электрического разъема, 12 контактов1
- Фильтр топлива в сборе с электронным подкачивающим насосом1
- Сборник осадков топливного фильтра1
- Датчик воды в топливе1
- Датчик воды в топливе1
- Прокладка чаши топливного фильтра2
- Фильтр топлива основной1
- Упаковка топливного фильтра1
- Конечный топливный фильтр1
- Конечный топливный фильтр1
- Верхняя прокладка вторичного фильтра1
- Топливный насос, 12 вольт1
- Уплотнительное кольцо (O-ring)1
- Уплотнение уплотнительным кольцом2
Ещё 35 позиций состава и артикулы — после регистрации.
