John Deere 9410R — Магистрали гидронасоса, PST, мост с одной ступенчатой передачей
· 61 позиций в составе

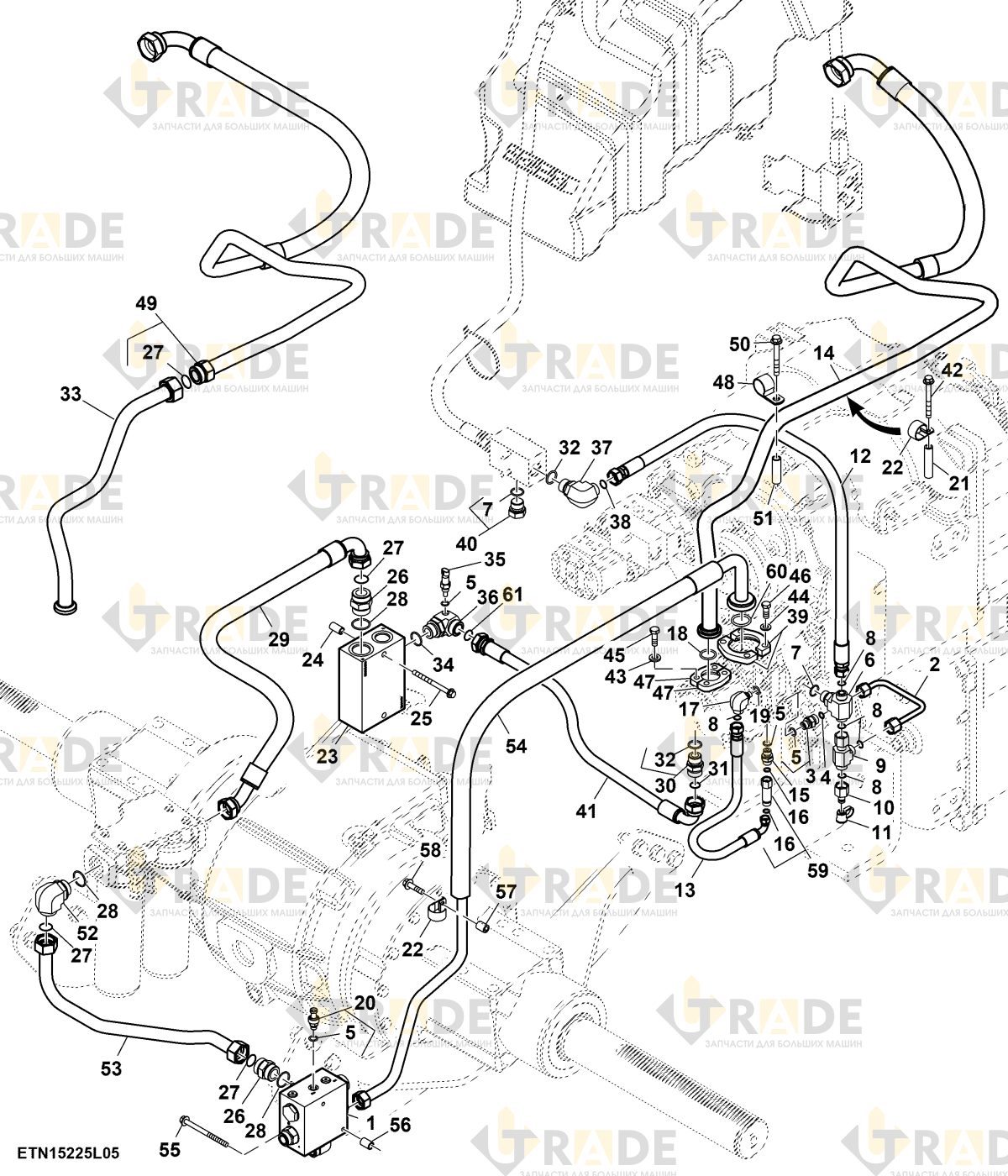

Взрыв-схема узла «Магистрали гидронасоса, PST, мост с одной ступенчатой передачей» John Deere 9410R: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 61- Клапан байпаса охладителя1
- Линия слива масла PCV1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо4
- Тройник1
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо (O-ring)5
- Тройник1
- Диагностическое соединительное устройство1
- Крышка1
- Гидравлический шланг1
- Гидравлический шланг1
- Подводящий трубопровод насоса подзарядки1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)2
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Датчик давления1
- Простая вставка1
- Хомут болтовой2
- Разделительный коллектор сливной линии гидросистемы1
- Простая втулка2
- Винт шестигранный с фланцем, M10×1202
- Адаптер-штуцер2
- Уплотнительное кольцо (O-ring)3
- Уплотнительное кольцо3
- Гидравлический шланг1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения1
Ещё 30 позиций состава и артикулы — после регистрации.
