John Deere 9410R — Магистрали гидронасоса, MST
· 70 позиций в составе
Взрыв-схема узла «Магистрали гидронасоса, MST» John Deere 9410R: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

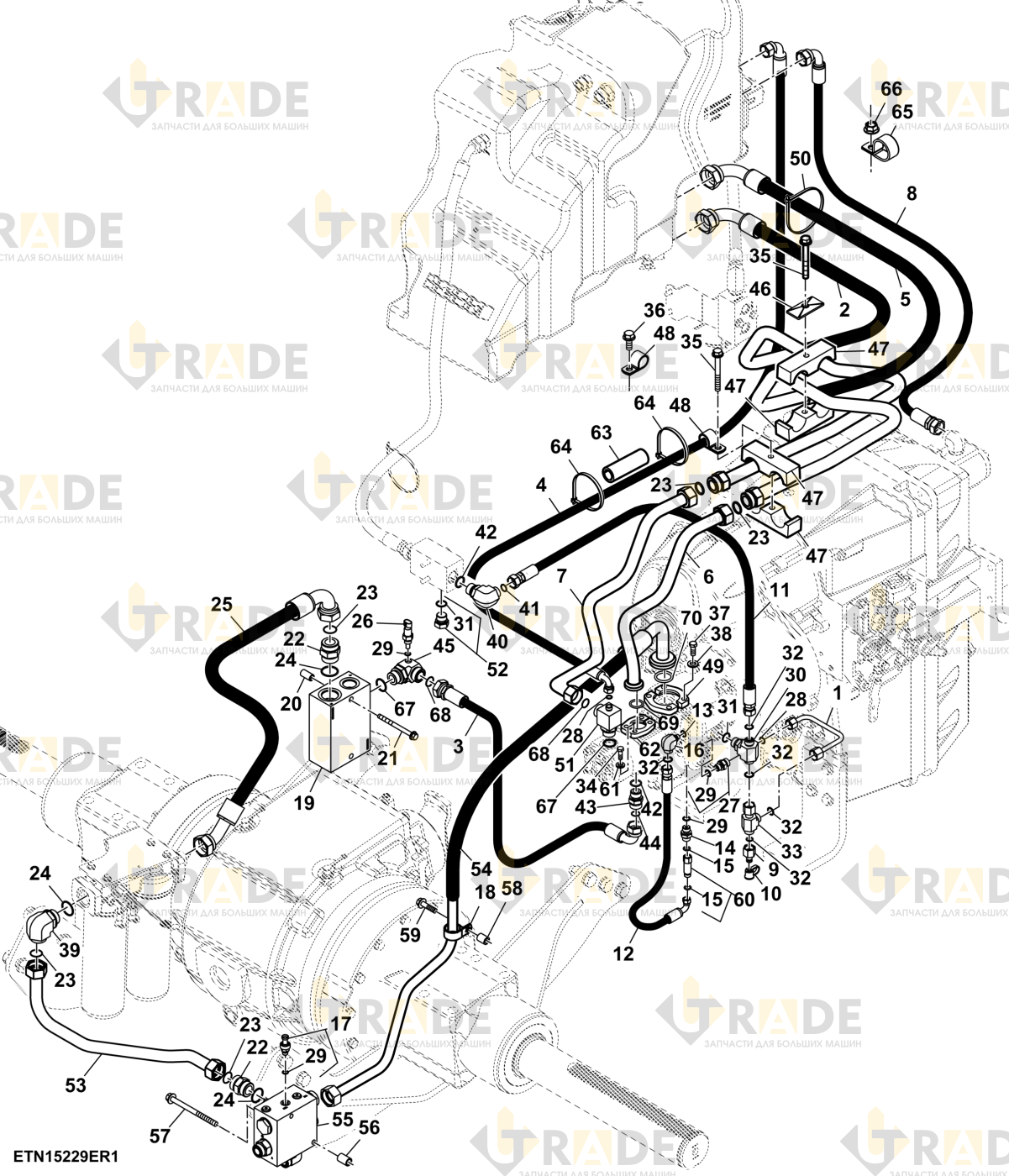

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 70- Линия слива масла PCV1
- Всасывающий гидрошланг насоса подачи масла моста1
- Гидрошланг выхода насоса подзарядки1
- Гидрошланг насоса смазки моста1
- Всасывающий гидрошланг масла моста1
- Всасывающий трубопровод масла насоса смазки моста1
- Впускная магистраль масла передняя1
- Гидравлический шланг на выходе насоса откачки заднего моста1
- Диагностическое соединительное устройство1
- Крышка1
- Гидравлический шланг1
- Гидравлический шланг1
- Уплотнительное кольцо круглого сечения1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)2
- Отвод фитинговый1
- Датчик давления1
- Хомут болтовой1
- Разделительный коллектор сливной линии гидросистемы1
- Простая втулка2
- Винт шестигранный с фланцем, M10×1202
- Адаптер-штуцер2
- Уплотнительное кольцо (O-ring)5
- Уплотнительное кольцо3
- Гидравлический шланг1
- Датчик температуры топлива1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо4
- Тройник1
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо (O-ring)5
- Тройник1
- Шпилька с шестигранной головкой, M10×304
- Винт с шестигранной головкой с фланцем, M8×702
Ещё 35 позиций состава и артикулы — после регистрации.
