John Deere 9410R — Навесное оборудование, клапан, задний 6-й SCV, высокий поток (для SCV с CAN-управлением)
· 65 позиций в составе

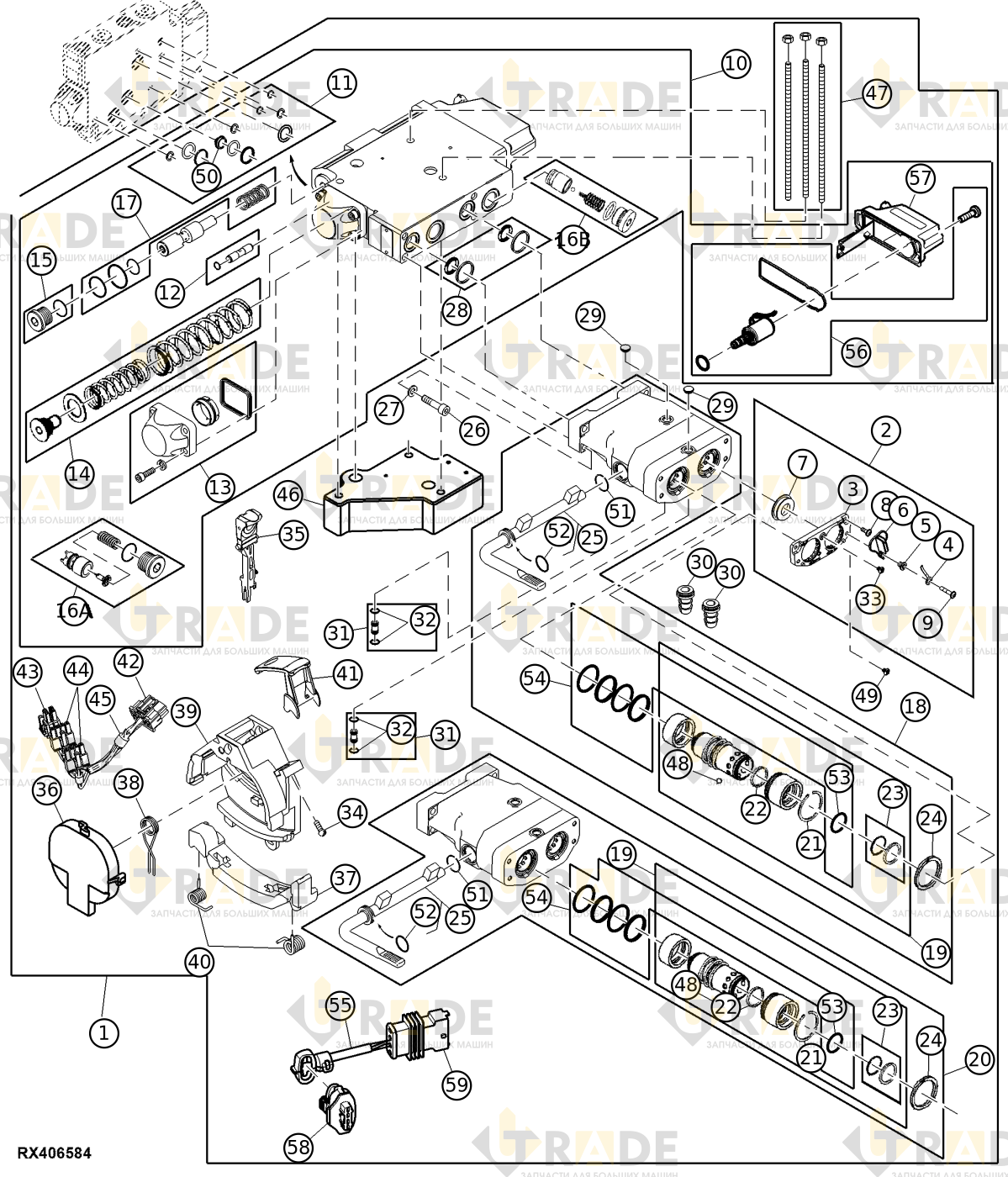

Взрыв-схема узла «Навесное оборудование, клапан, задний 6-й SCV, высокий поток (для SCV с CAN-управлением)» John Deere 9410R: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Комплект управляющего клапана1
- Крышка1
- Удерживающая пластина основания пылезащитного уплотнения SCV1
- Уплотнительное кольцо пылезащитное2
- Винт с шестигранным углублением, головкой и фланцем, M6×162
- Винт с шестигранным углублением и фланцем, M6×302
- Управляющий клапан1
- Комплект уплотнений SCV1
- Комплект клапанов1
- Комплект колпачков1
- Комплект пружин золотникового распределителя1
- Комплект пружин1
- Комплект обратного клапана SCV и уплотнительной пробки1
- Клапан проверки нагрузки2
- Клапан проверки нагрузки2
- Клапан проверки нагрузки2
- Комплект пружин клапана1
- Комплект пружин клапана селективного управления1
- Быстросъемное соединение защиты от обрыва SCV1
- Быстросъемное соединение защиты от обрыва SCV4
- Быстросъемное соединение защиты от обрыва SCV1
- Фиксирующее кольцо шкива4
- Уплотнительное кольцо круглого сечения4
- Пыльник SCV4
- Внутреннее спиральное стопорное кольцо4
- Рычаг2
- Винт шестигранный, M8×335
- Шайба с круглым отверстием5
- Комплект уплотнений рабочего порта и соединителя1
- Крышка клапана SCV2
- Штуцер шланга2
- Сливная трубка SCV4
- Уплотнительное кольцо круглого сечения2
Ещё 32 позиций состава и артикулы — после регистрации.
