John Deere 9410R — Клапан, комплект высокопроизводительных соединителей 3/4”
· 82 позиций в составе
Взрыв-схема узла «Клапан, комплект высокопроизводительных соединителей 3/4”» John Deere 9410R: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

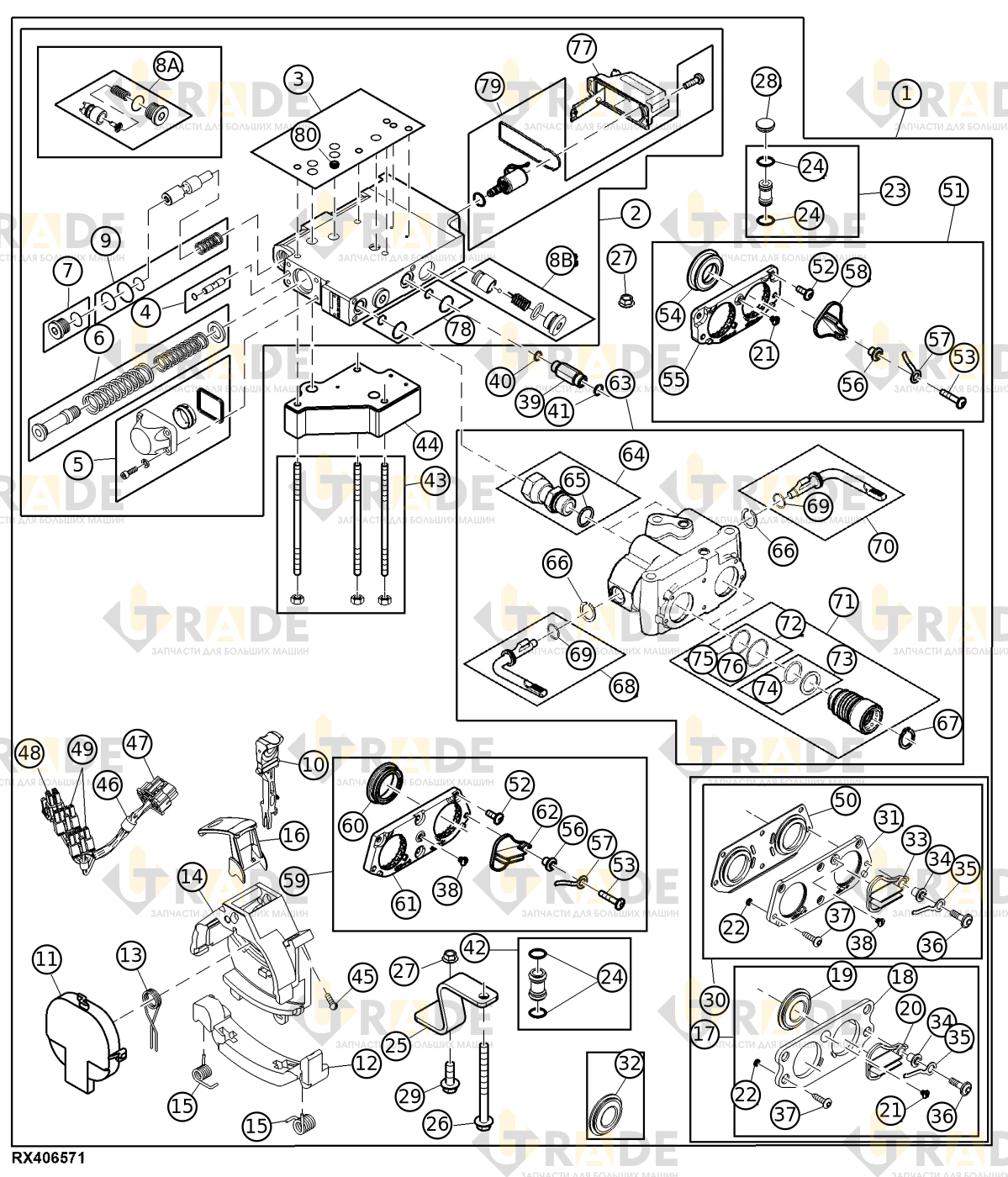

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
41 из 82- Комплект управляющего клапана1
- Управляющий клапан1
- Комплект уплотнений SCV1
- Комплект клапанов1
- Комплект колпачков1
- Комплект пружин золотникового распределителя1
- Комплект пружин1
- Комплект обратного клапана SCV и уплотнительной пробки1
- Клапан проверки нагрузки2
- Клапан проверки нагрузки2
- Комплект пружин клапана1
- Комплект пружин клапана селективного управления1
- Рычаг управления SCV1
- Потенциометр1
- Кулачок фиксатора1
- Центрирующая торсионная пружина1
- Кронштейн управления SCV1
- Торсионная пружина фиксатора2
- Крышка1
- Крышка1
- Опора1
- Пыльник SCV2
- Дверь2
- Пластина насоса навесного оборудования1
- Трубка дренажного соединения3
- Уплотнительное кольцо круглого сечения6
- Опорная стойка одинарного сцепного устройства1
- Винт с шестигранной головкой и фланцем, M10×1102
- Гексагональная гайка с фланцем, M103
- Крышка клапана SCV2
- Винт с шестигранной головкой и фланцем, M12×452
- Болт с шестигранной головкой и фланцем, M10×401
- Крышка1
- Крышка1
- Уплотнение2
- Дверь2
- Втулка4
- Пружина чехла пылезащитного4
- Винт с шестигранным подголовком и фланцем, M6×254
- Винт с полукруглой головкой, M6×124
- Зеленая заглушка1
Ещё 41 позиций состава и артикулы — после регистрации.
