John Deere 9410R — Трубопроводы гидроцилиндра рулевого управления, MST с Autotrac™ (2/2) (Для СНГ, Европы, Северной Африки, Близкого и Среднего Востока)
· 66 позиций в составе
Взрыв-схема узла «Трубопроводы гидроцилиндра рулевого управления, MST с Autotrac™ (2/2) (Для СНГ, Европы, Северной Африки, Близкого и Среднего Востока)» John Deere 9410R: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

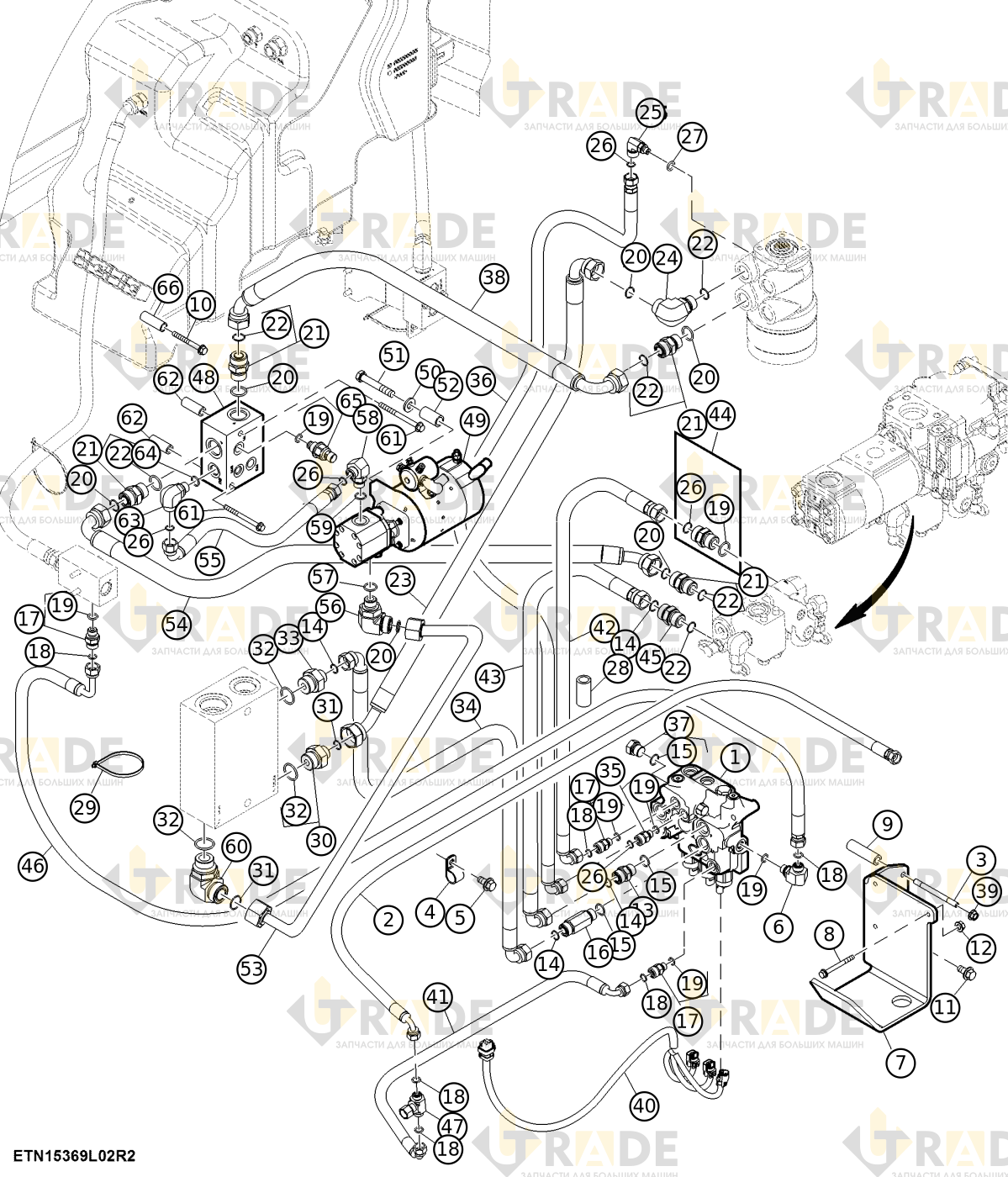

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 66- Пропорциональный электрогидравлический распределитель рулевого управления AutoTrac™1
- Гидравлический шланг высокого давления1
- Болт без головки M10×1201
- Хомут болтовой1
- Винт с шестигранной головкой, M10×201
- Угловой штуцер-винт регулируемый на 90 градусов1
- Кронштейн клапана AutoTrac™1
- Болт с шестигранной головкой и фланцем, M8×803
- Простая втулка1
- Винт с шестигранной головкой с фланцем, M8×701
- Винт с шестигранной головкой и фланцем, M10×252
- Контргайка шестигранная с фланцем, M83
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения4
- Уплотнительное кольцо круглого сечения4
- Соединительный штуцер1
- Адаптер-штуцер3
- Уплотнительное кольцо (O-ring)6
- Уплотнительное кольцо9
- Уплотнительное кольцо круглого сечения6
- Прямой адаптер-фитинг3
- Уплотнительное кольцо (O-ring)6
- Гидравлический шланг рулевой магистрали1
- Отводной адаптер1
- Отвод фитинговый1
- Уплотнительное кольцо (O-ring)5
- Уплотнительное кольцо круглого сечения1
- Разрезной изолятор шланга2
- Хомут4
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо (O-ring)3
- Прямой штуцер со шпилькой1
Ещё 33 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 9410R
