John Deere 9410R — Трубопровод распределительного клапана, с прицепным устройством, PST
· 62 позиций в составе

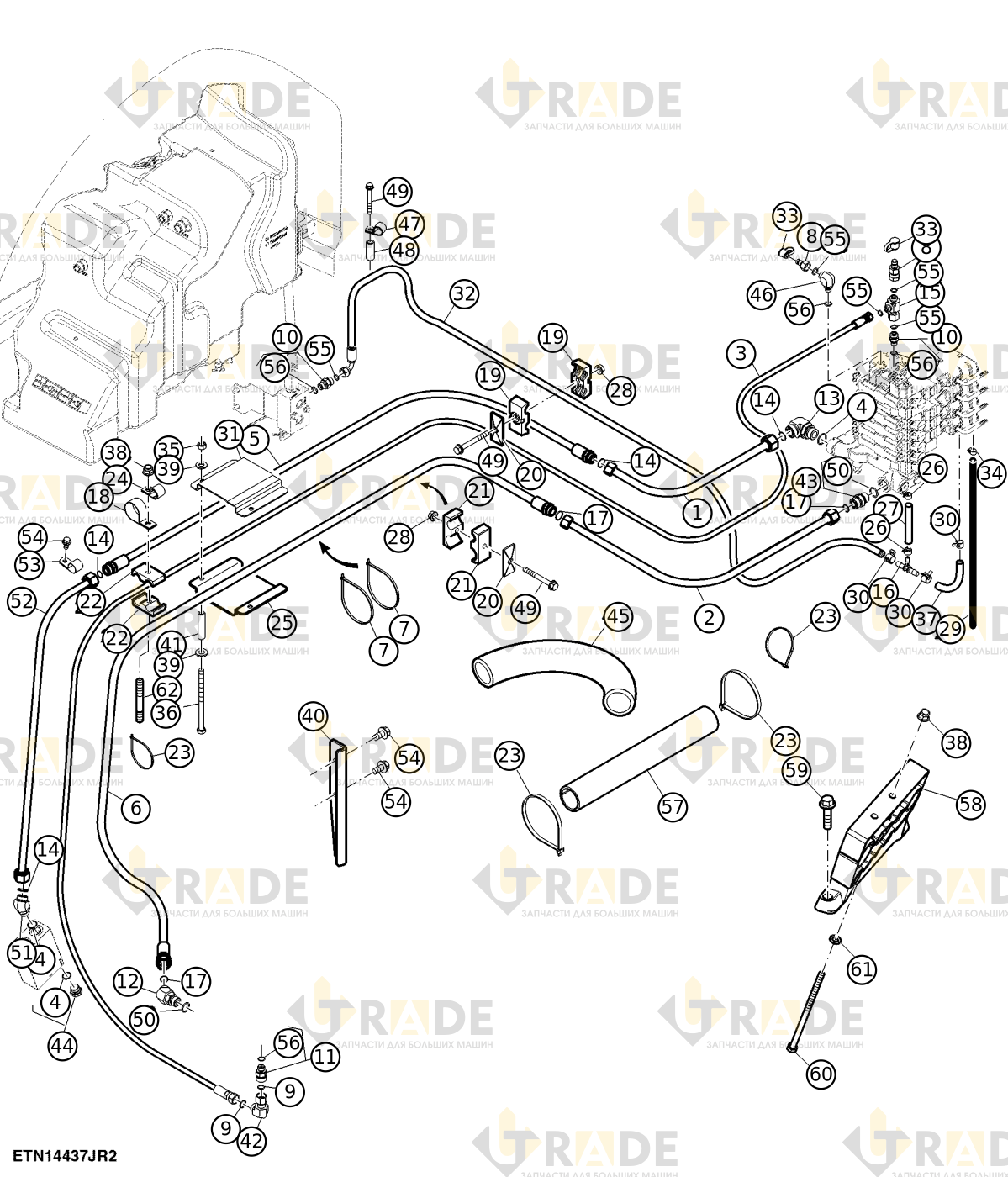

Взрыв-схема узла «Трубопровод распределительного клапана, с прицепным устройством, PST» John Deere 9410R: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- Сливной трубопровод масла SCV сцепки1
- Трупровод давления SCV заднего масла сцепки1
- Гидравлический шланг от промежуточного порта load sense к насосу 75 куб.см SCV1
- Уплотнительное кольцо (O-ring)3
- Гидравлический шланг1
- Гидравлический шланг1
- Хомут3
- Диагностическое соединительное устройство2
- Уплотнительное кольцо (O-ring)2
- Адаптер-штуцер2
- Прямой адаптер-фитинг1
- Адаптер-отвод регулируемому под углом 45 градусов1
- Угловой штуцер-винт регулируемый на 90 градусов1
- Уплотнительное кольцо круглого сечения4
- Тройник1
- Тройник1
- Уплотнительное кольцо круглого сечения3
- Изолированный зажим в сборе1
- Хомут блока 2-дюймовый2
- Пластина2
- Хомут блока 2-дюймовый2
- Хомут блока 2-дюймовый2
- Хомут4
- Хомут1
- Хомут1
- Одноконтурная крепежная скоба шланга2
- Шланг1
- Контргайка шестигранная с фланцем, M82
- Сливной шланг SCV1
- Хомут шланга с одной лентой3
- Кронштейн хомута1
Ещё 31 позиций состава и артикулы — после регистрации.
