John Deere 9410R — Трубопровод распределительного клапана, без прицепного устройства, MST
· 63 позиций в составе

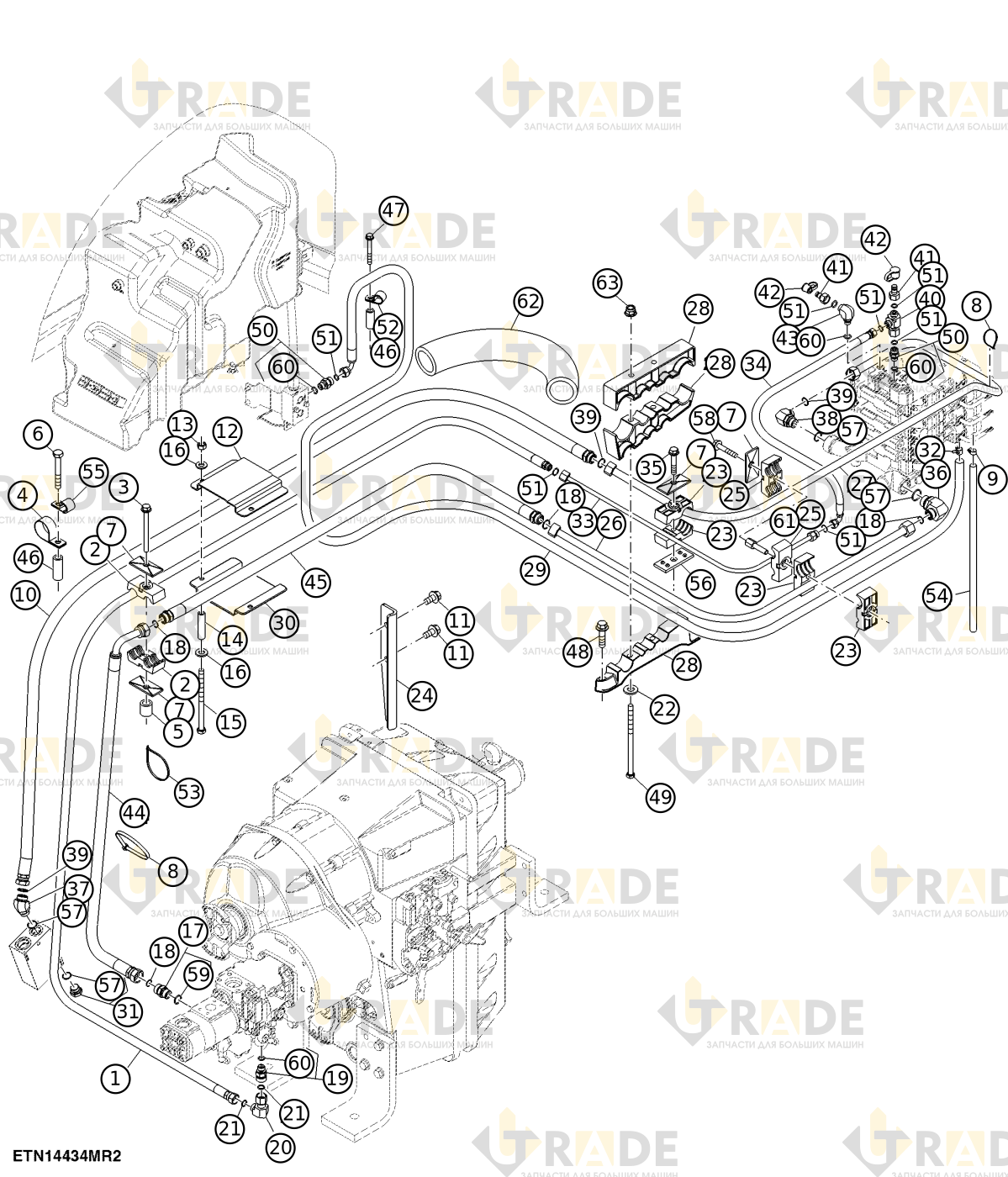

Взрыв-схема узла «Трубопровод распределительного клапана, без прицепного устройства, MST» John Deere 9410R: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 63- Гидравлический шланг1
- Хомут блока 2-дюймовый2
- Винт с шестигранной головкой и фланцем, M8×901
- Хомут болтовой1
- Простая втулка1
- Болт с шестигранной головкой, M10×701
- Пластина4
- Хомут2
- Хомут шланга червячного типа1
- Гидравлический шланг слива SCV1
- Винт с шестигранной головкой, M10×202
- Кронштейн хомута1
- Шестигранная контрящаяся гайка, M102
- Втулка дистанционная2
- Винт с шестигранной головкой, M10×1502
- Шайба с круглым отверстием4
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения4
- Прямой адаптер-фитинг1
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)2
- Шайба с круглым отверстием2
- Хомут блока 2-дюймовый4
- Защитный кожух трубопровода распределительного клапана1
- Хомут блока 2-дюймовый2
- Трубопровод масляного давления SCV1
- Задний сливной масляный трубопровод SCV1
- Узел крепления из трех хомутов с этикеткой1
- Гидравлический шланг1
- Хомут1
- Сливная пробка с прямой резьбой и O-кольцом1
- Хомут шланга с одной лентой1
Ещё 31 позиций состава и артикулы — после регистрации.
