John Deere 903MH — Топливный предпусковой подогреватель охлаждающей жидкости на дизельном топливе (DFCH) с альтернативным источником топлива
· 63 позиций в составе· 1 моделей
Взрыв-схема узла «Топливный предпусковой подогреватель охлаждающей жидкости на дизельном топливе (DFCH) с альтернативным источником топлива» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

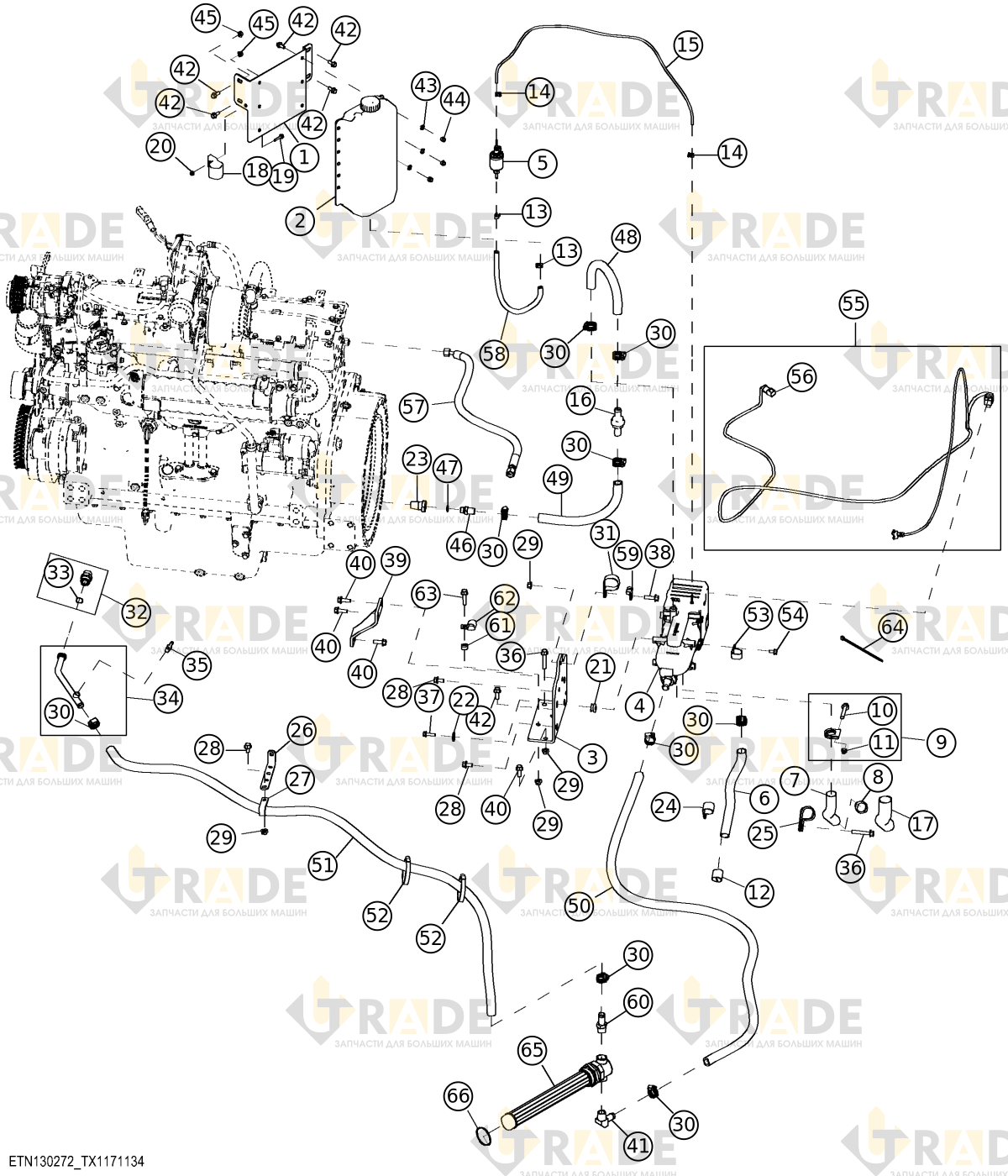

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 63- Кронштейн топливного бака1
- Топливный бак1
- Кронштейн крепления дизельного обогревателя1
- Подогреватель охлаждающей жидкости на дизельном топливе1
- Топливный насос, 24 В1
- Гибкий шланг1
- Выхлопная труба1
- Колпак выхлопной трубы1
- Хомут глушителя1
- Болт с шестигранной головкой и фланцем, M10×601
- Контргайка шестигранная с фланцем, M81
- Крышка впуска воздуха1
- Хомут крепления шланга2
- Хомут шланга2
- Топливный шланг1
- Клапан сброса давления1
- Защитный кожух шланга изготовленный1
- Резиновый демпфер1
- Болт с шестигранной головкой и фланцем, M6×301
- Шестигранная фланцевая гайка, M61
- Изолятор крепления ЭБУ4
- Металлическая плоская шайба с круглым отверстием4
- Переходник внутренний-наружный1
- Хомут шланга1
- Хомут болтовой1
- Кронштейн1
- Хомут1
- Винт с шестигранной головкой, M10×203
- Гексагональная гайка с фланцем, M106
- Хомут шланга червячного типа9
- Хомут для одной трубы1
- Прямой штуцер1
Ещё 31 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
