John Deere 903MH — Комплектующие редуктора привода гусеницы
· 53 позиций в составе· 1 моделей

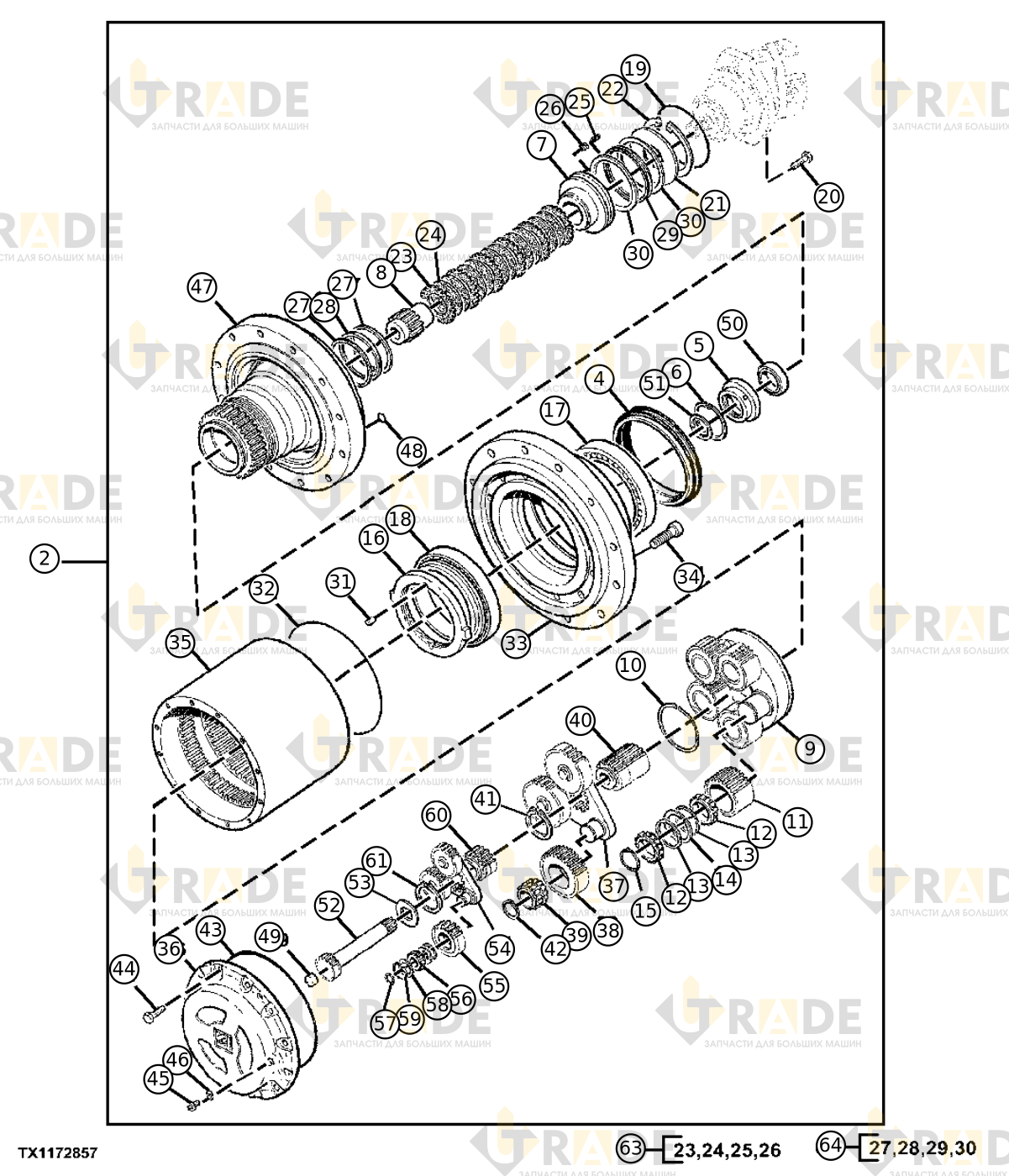

Взрыв-схема узла «Комплектующие редуктора привода гусеницы» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Корпус шестерен1
- Ведущий вал гусеницы с шестерней в сборе1
- Редуктор привода гусеницы без мотора восстановленный1
- Стопорный винт, M6×101
- Уплотнение1
- Кольцо подшипника1
- Стопорное кольцо1
- Поршень1
- Муфта1
- Стопорное кольцо1
- Шестерня ведущего вала гусеницы5
- Шарикоподшипник с сферическими роликами10
- Шайба регулировочная корпуса ведущего вала гусеницы10
- Гайка вала1
- Конический роликовый подшипник1
- Конический роликовый подшипник1
- Уплотнительное кольцо (O-ring)1
- Винт с шестигранной головкой под ключ, M20×502
- Диск редуктора привода гусеницы1
- Стопорное кольцо1
- Штифт-цилиндр2
- Уплотнительное кольцо (O-ring)1
- Болт12
- Корпус редуктора привода гусеницы1
- Крышка1
- Каретка сателлитов шестерни привода гусеницы1
- Шестерня ведущего вала гусеницы3
Ещё 26 позиций состава и артикулы — после регистрации.
