John Deere 903MH — Двери корпуса
· 53 позиций в составе· 1 моделей
Взрыв-схема узла «Двери корпуса» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

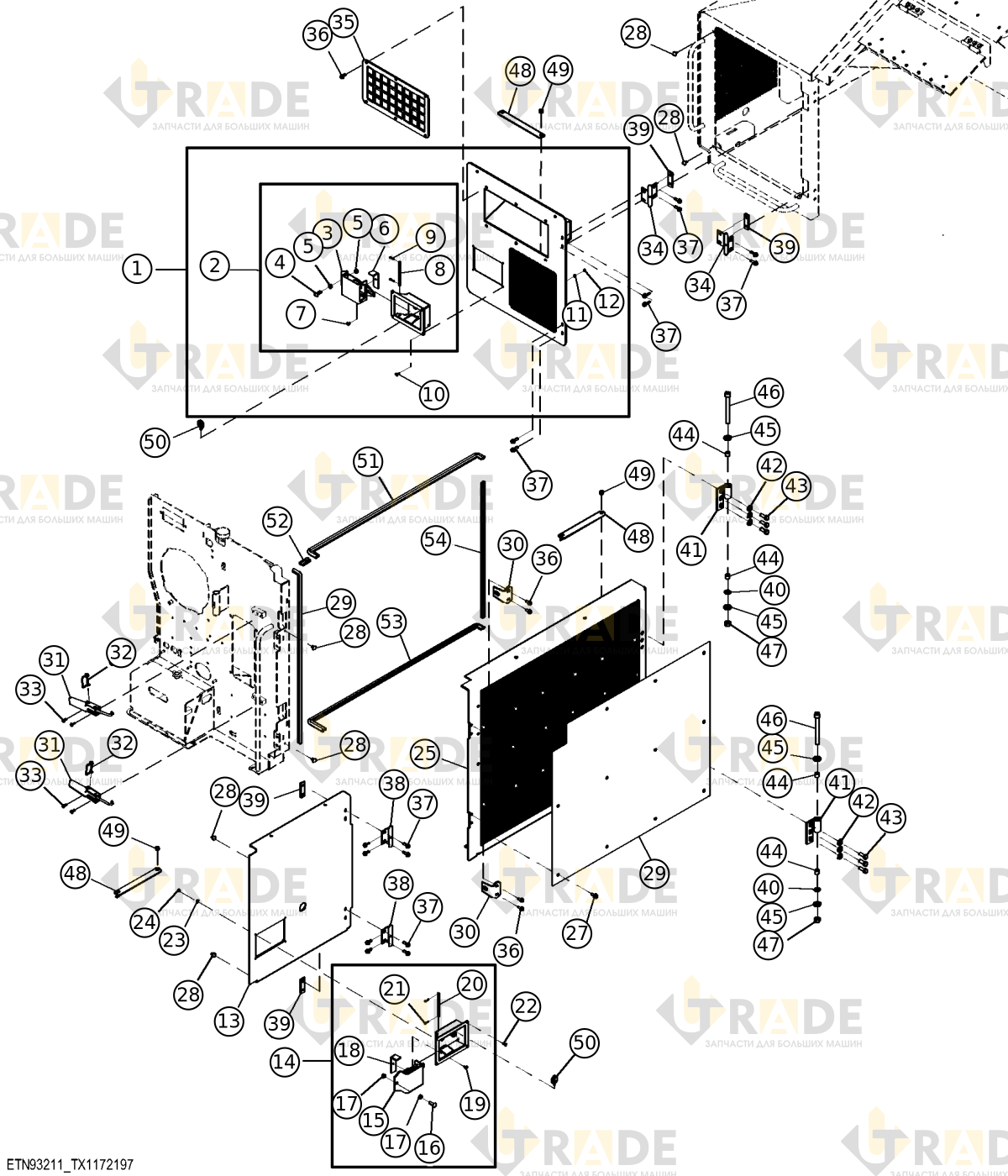

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Дверь переднего ограждения1
- Защелка дверцы радиатора1
- Актуатор лопатки1
- Болт с квадратной шейкой и круговой головкой, 1/2" x 1-1/2"1
- Шестигранная гайка, 1/2"2
- Упорная пластина1
- Винт шестигранный с фланцем, M8×161
- Палец защелки1
- Котировочный штифт2
- Гайка с шестигранной потайной головкой, 1/4" X 1"4
- Шайба4
- Контргайка шестигранная, 1/4"4
- Боковая дверь1
- Засов1
- Актуатор лопатки1
- Винт с шестигранной головкой, M12×451
- Фланцевая гайка2
- Упорная пластина1
- Винт шестигранный с фланцем, M8×161
- Палец защелки1
- Котировочный штифт2
- Гайка с шестигранной потайной головкой, 1/4" X 1"4
- Шайба4
- Контргайка шестигранная, 1/4"4
- Дверца радиатора1
- Экран двери корпуса1
- Винт с шестигранной фланцевой головкой, M12×2512
Ещё 26 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
