John Deere 903MH — Компоненты жгута проводки двигателя ( - 297327)
· 75 позиций в составе· 1 моделей

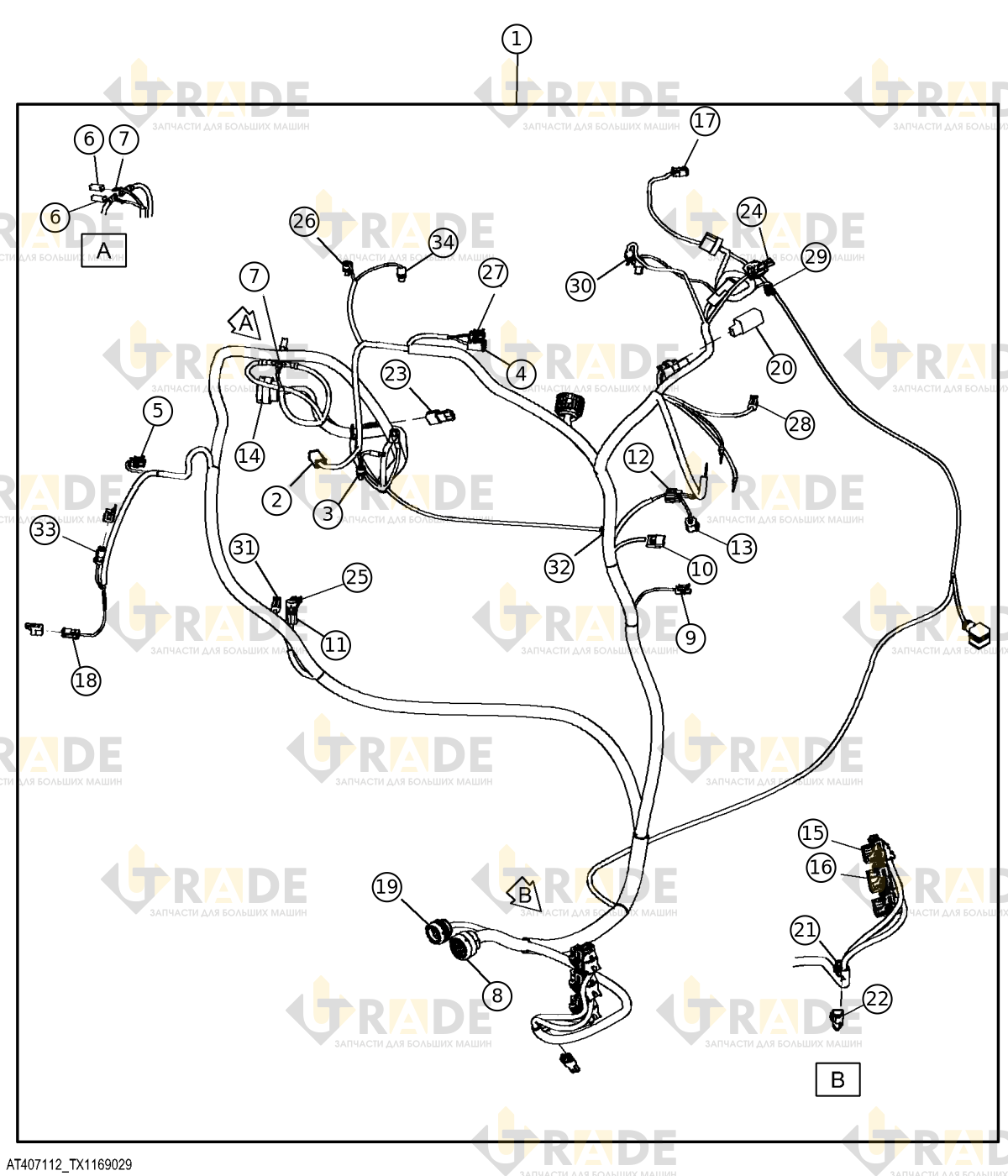

Взрыв-схема узла «Компоненты жгута проводки двигателя ( - 297327)» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 75- Жгут проводов двигателя, Tier 31
- Сборка внутреннего электрического разъема черная, 6 контактов1
- Контакт электрического разъема4
- Аксессуар электрического разъема3
- Корпус электрического разъема1
- Контакт внешнего электрического разъема3
- Корпус электрического разъема черный, на 4 контакта1
- Контакт электрического разъема3
- Корпус внешнего электрического разъема Tyco черного цвета, 3 контакта1
- Контакт электрического разъема3
- Желтая заглушка для электроконтактов3
- Корпус электрического разъема внешний, гнездо 12
- Контакт внешнего электрического разъема1
- Контакт внешнего электрического разъема2
- Черный внутренний корпус электрического разъема, 31 полость1
- Контакт электрического разъема17
- Аксессуар электрического разъема2
- Контакт электрического разъема2
- Корпус электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус электрического разъема1
- Контакт электрического разъема2
- Контакт электрического разъема2
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Уплотнение кабеля электрического разъема2
- Корпус электрического разъема1
- Контакт внешнего электрического разъема3
- Уплотнение электрического разъема3
- Сборка внутреннего электрического разъема Tyco серого цвета, 2 контакта1
- Контакт электрического разъема2
- Уплотнение электрического разъема2
- Черный внутренний электрический разъем в сборе, 23 контакта1
- Аксессуар электрического разъема2
- Контакт электрического разъема16
- Корпус внешнего электрического разъема синий, 32 контакта1
- Контакт выходного электрического разъема18
- Корпус электрического разъема6
Ещё 37 позиций состава и артикулы — после регистрации.
