John Deere 903MH — Компоненты жгута проводов сиденья ( - 281872)
· 52 позиций в составе· 1 моделей
Взрыв-схема узла «Компоненты жгута проводов сиденья ( - 281872)» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

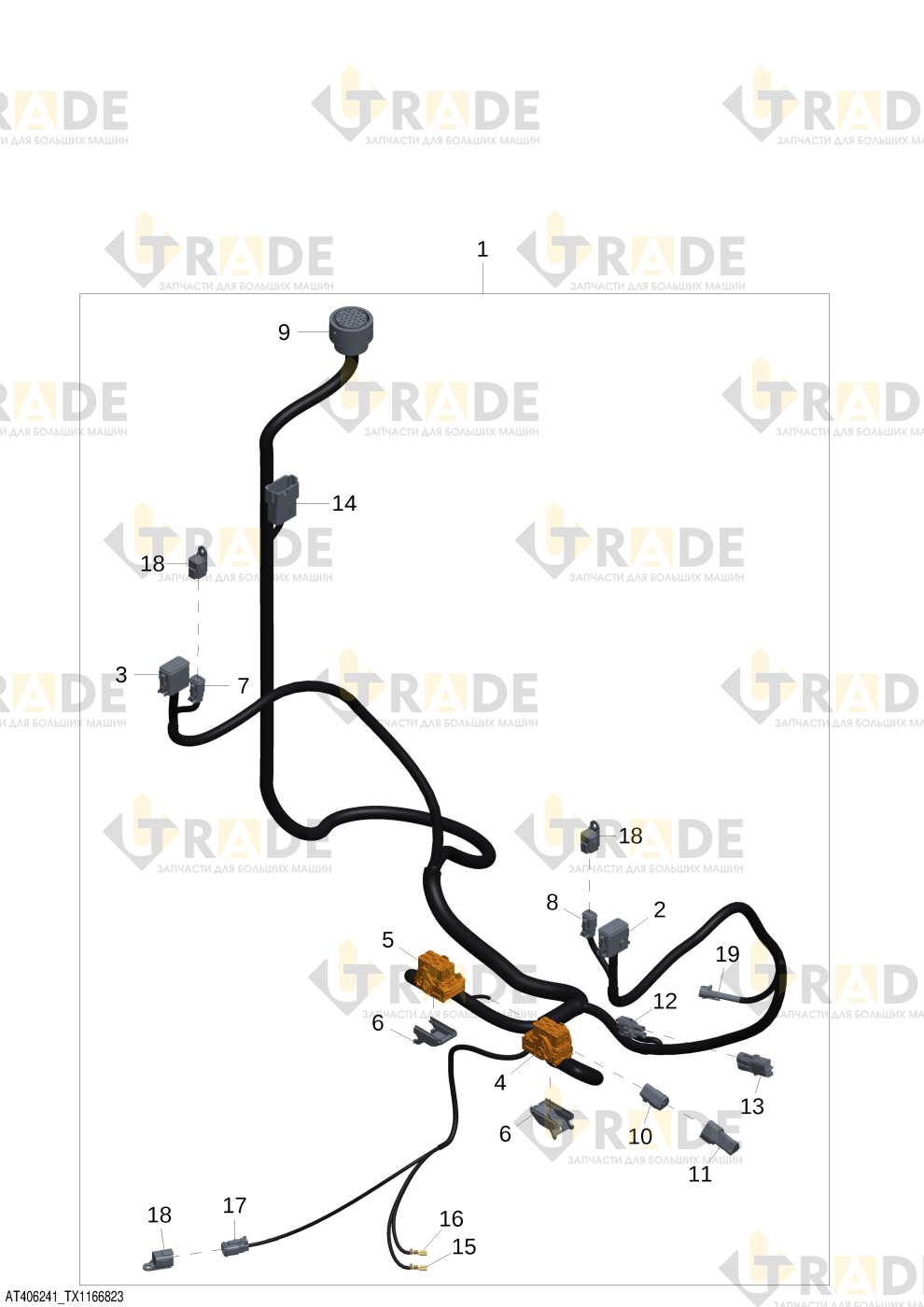

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Жгут проводов сиденья1
- Корпус электрического разъема серый внутренний, на 12 контактов1
- Контакт электрического разъема10
- Заглушка отверстия электрического разъема2
- Зеленое устройство блокировки электрического разъема1
- Корпус электрического разъема серый внутренний, на 12 контактов1
- Контакт электрического разъема10
- Заглушка отверстия электрического разъема2
- Зеленое устройство блокировки электрического разъема1
- Корпус внешнего электрического разъема, 48 контактов1
- Контакт выходного электрического разъема19
- Корпус электрического разъема6
- Колпачок полости разъема жгута проводов21
- Колпачок полости разъема жгута проводов2
- Корпус внешнего электрического разъема, 48 контактов1
- Контакт выходного электрического разъема24
- Корпус электрического разъема6
- Колпачок полости разъема жгута проводов15
- Колпачок полости разъема жгута проводов1
- Корпус электрического разъема2
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
Ещё 26 позиций состава и артикулы — после регистрации.
