John Deere 903MH — Гидрошланги пилотной системы и системы чувствительности к нагрузке, система быстрого цикла (RCS)
· 67 позиций в составе· 1 моделей

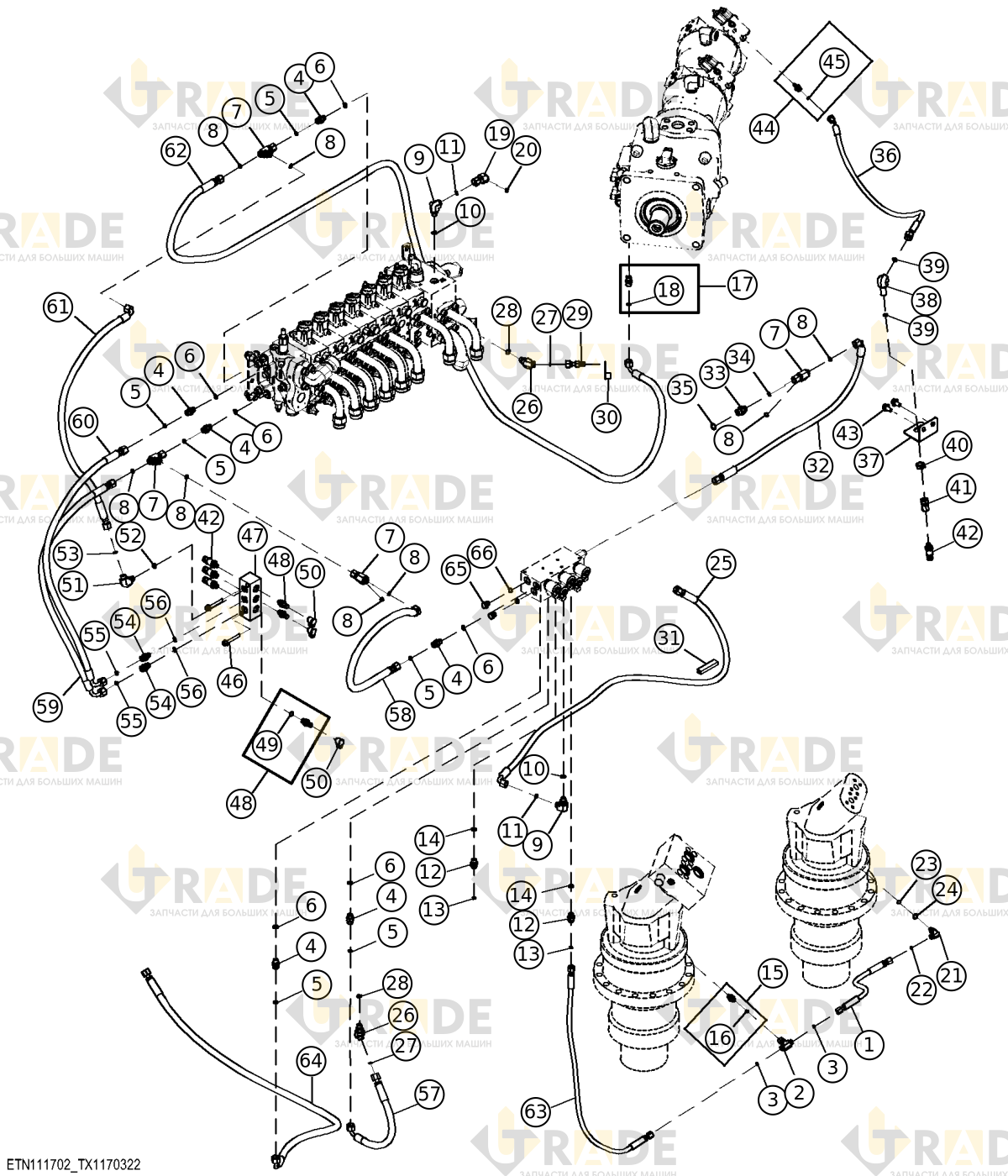

Взрыв-схема узла «Гидрошланги пилотной системы и системы чувствительности к нагрузке, система быстрого цикла (RCS)» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 67- Гидравлический шланг распределительного клапана1
- Тройник1
- Уплотнительное кольцо (O-ring)2
- Прямой адаптер-фитинг6
- Уплотнительное кольцо (O-ring)6
- Уплотнительное кольцо (O-ring)6
- Тройник4
- Уплотнительное кольцо (O-ring)8
- Отвод под 90 градусов2
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо (O-ring)2
- Адаптер-штуцер2
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо (O-ring)2
- Адаптер резьбовой прямой с шпилькой1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Отвод фитинговый1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Стопорное кольцо1
- Шланг от основного распределительного клапана к пилотному распределительному клапану1
- Отвод штуцерный прямой под углом 45 градусов2
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо (O-ring)2
- Диагностическое соединительное устройство1
- Крышка1
- Гидравлический шланг1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
Ещё 33 позиций состава и артикулы — после регистрации.
