John Deere 903MH — Система измерения
· 115 позиций в составе· 1 моделей
Взрыв-схема узла «Система измерения» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

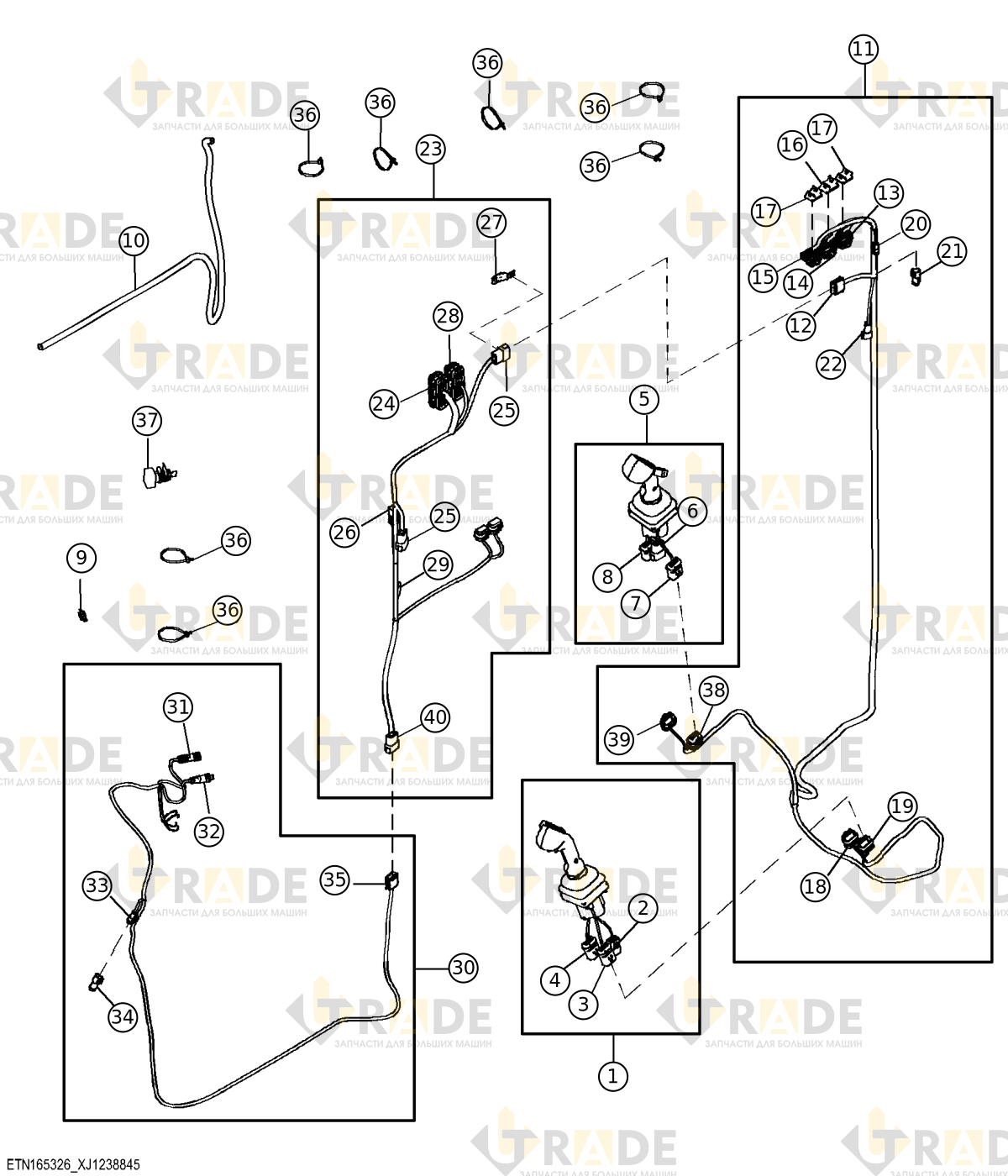

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
58 из 115- Рычаг управления1
- Рычаг управления, джойстиковый контроллер, левая сторона1
- Устройство блокировки электрического разъема1
- Контактный штифт клеммы электрического разъема5
- Разъем электрический внешний в сборе серый, 12 контактов1
- Контакт электрического разъема3
- Контакт электрического разъема3
- Контактный штифт клеммы электрического разъема6
- Устройство блокировки электрического разъема1
- Корпус электрического коннектора желтый, 12 контактов1
- Контакт электрического разъема12
- Красный корпус внешнего электрического разъема в сборе, 12 контактов1
- Контакт электрического разъема12
- Рычаг управления1
- Рычаг управления, джойстиковый контроллер1
- Устройство блокировки электрического разъема1
- Контактный штифт клеммы электрического разъема5
- Разъем электрический внешний в сборе серый, 12 контактов1
- Контакт электрического разъема3
- Контакт электрического разъема3
- Контактный штифт клеммы электрического разъема6
- Устройство блокировки электрического разъема1
- Красный корпус внешнего электрического разъема в сборе, 12 контактов1
- Контакт электрического разъема12
- Корпус электрического коннектора желтый, 12 контактов1
- Контакт электрического разъема12
- Крепежный хомут для кабельных стяжек, крайняя пластина1
- Жгут проводов измерительной системы1
- Серый корпус электрического разъема в сборе, 12 контактов1
- Аксессуар электрического разъема3
- Контакт электрического разъема1
- Контакт электрического разъема3
- Заглушка отверстия электрического разъема5
- Зеленое устройство блокировки электрического разъема1
- Корпус внешнего электрического разъема синий, 32 контакта1
- Контакт выходного электрического разъема9
- Контакт электрического разъема4
- Колпачок полости разъема жгута проводов4
- Колпачок полости разъема жгута проводов3
- Корпус внешнего электрического разъема, 48 контактов1
- Контакт выходного электрического разъема17
- Контакт электрического разъема7
- Колпачок полости разъема жгута проводов23
- Колпачок полости разъема жгута проводов1
- Корпус коричневого внешнего электрического разъема, 32 контакта1
- Контакт выходного электрического разъема9
- Контакт электрического разъема5
- Колпачок полости разъема жгута проводов15
- Колпачок полости разъема жгута проводов3
- Корпус электрического разъема1
- Корпус электрического разъема2
- Корпус электрического разъема1
- Контакт электрического разъема12
- Аксессуар электрического разъема1
- Корпус электрического коннектора желтый, 12 контактов1
- Контакт электрического разъема11
- Аксессуар электрического разъема1
- Заглушка полости1
Ещё 57 позиций состава и артикулы — после регистрации.
