John Deere 903MH — Шланги заголовочной головки ( - 310524)
· 55 позиций в составе· 1 моделей

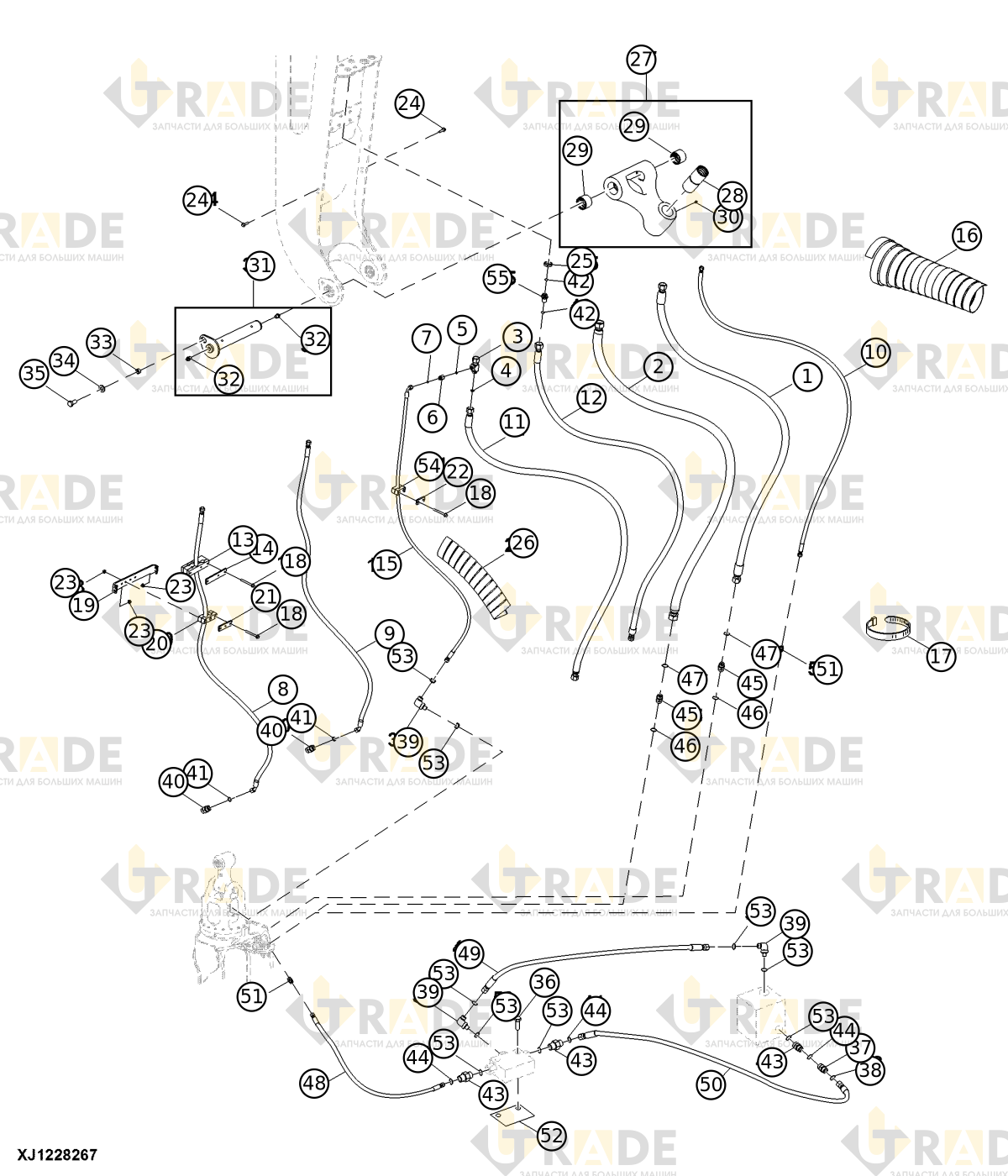

Взрыв-схема узла «Шланги заголовочной головки ( - 310524)» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Сформированный гидравлический шланг1
- Гидравлический шланг1
- Тройник поворотный1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо (O-ring)1
- Переходник-редуктор1
- Уплотнительное кольцо (O-ring)1
- Сформированный гидравлический шланг1
- Сформированный гидравлический шланг1
- Сформированный гидравлический шланг1
- Сформированный гидравлический шланг1
- Сформированный гидравлический шланг1
- Зажим для труб диаметром 5 дюймов1
- Пластина хомута шланга2
- Сформированный гидравлический шланг1
- Защитный кожух спиральной обмотки1
- Хомут-фиксатор нейлоновый4
- Болт с фланцем и шестигранной головкой, M10×908
- Кронштейн1
- Хомут шланга1
- Пластина шлангов заголовочной головки1
- Лента двухотверстная1
- Гексагональная гайка с фланцем, M109
- Винт с шестигранной головкой и фланцем, M10×404
- Шестигранная гайка 1-7/16"1
- Весенний защитный чехол шланга1
- Стойка1
- Цилиндрическая бронзовая втулка1
Ещё 27 позиций состава и артикулы — после регистрации.
