John Deere 903MH — Шланги высокого давления
· 59 позиций в составе· 1 моделей
Взрыв-схема узла «Шланги высокого давления» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

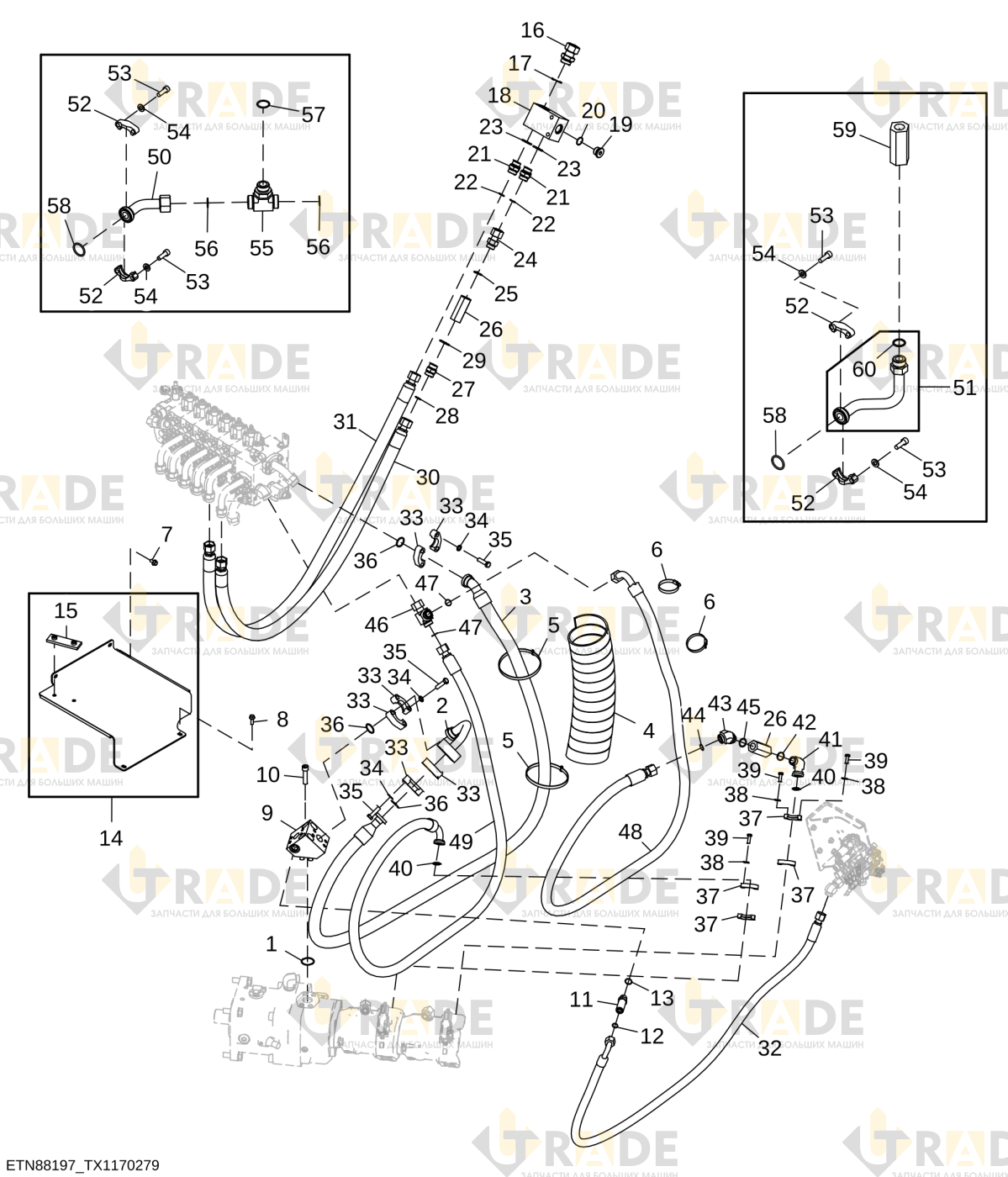

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Уплотнительное кольцо (O-ring)1
- Гидравлическая труба высокого давления1
- Гидравлический шланг1
- Хомут-фиксатор нейлоновый2
- Хомут-фиксатор нейлоновый2
- Винт с шестигранной головкой, M10×202
- Винт с шестигранной головкой и фланцем, M10×302
- Гидрораспределитель (гидроблок)1
- Винт с шестигранным углублением, M16×704
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Чехол шланга1
- Сварная пластина1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Распределитель стрелы и рукояти1
- Сливная пробка с прямой резьбой и O-кольцом1
- Уплотнительное кольцо (O-ring)1
- Прямой адаптер-фитинг2
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо (O-ring)2
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Обратный клапан2
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Гидравлический шланг от гидронасоса к главному распределителю1
- Гидравлический шланг1
Ещё 29 позиций состава и артикулы — после регистрации.
