John Deere 903MH — Шасси Жгут проводов
· 56 позиций в составе· 1 моделей
Взрыв-схема узла «Шасси Жгут проводов» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

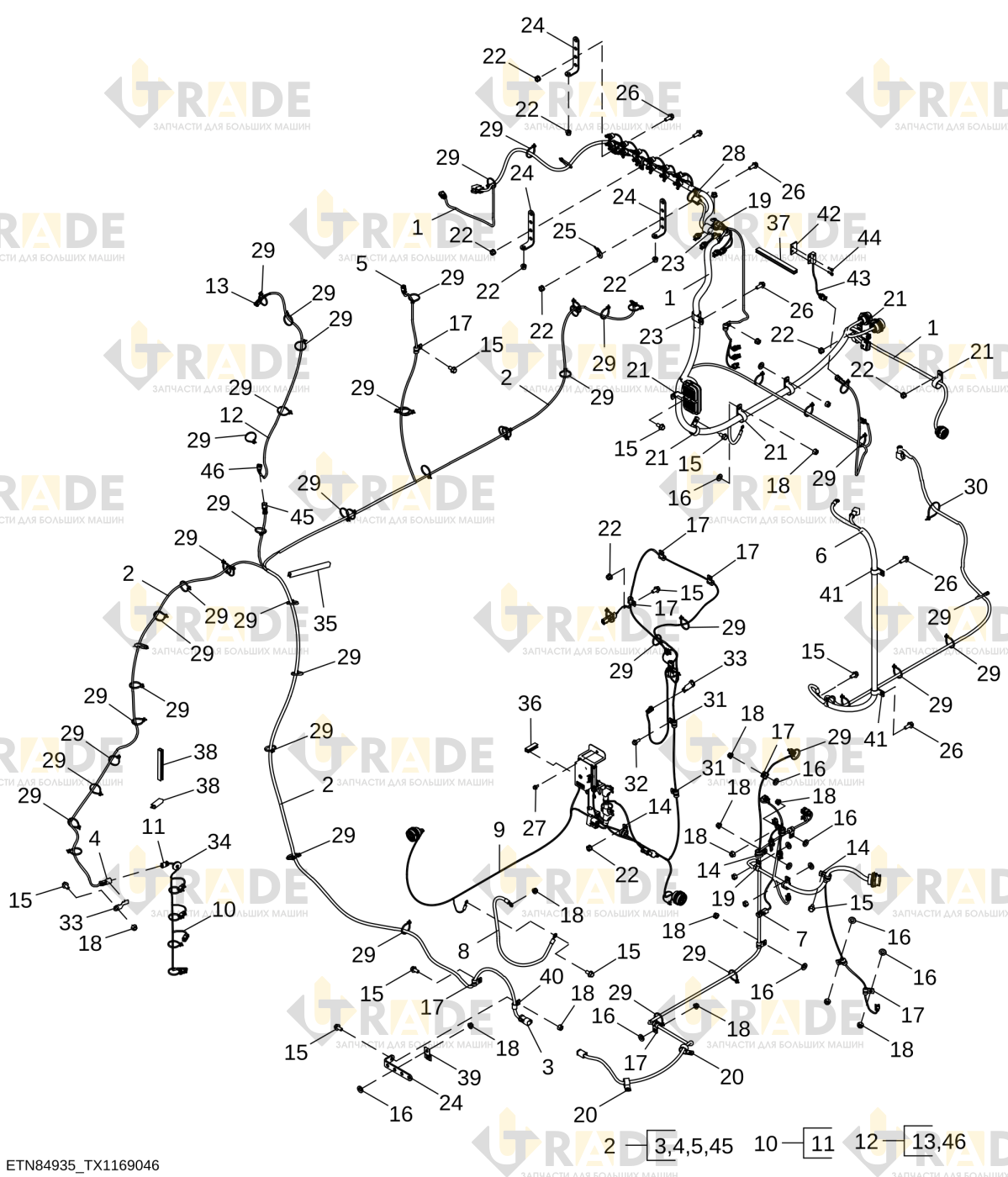

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Жгут проводов главного клапана1
- Шасси Жгут проводов1
- Жгут проводов1
- Корпус внешнего электрического разъема черный, 6 контактов1
- Контакт электрического разъема2
- Контактный штифт клеммы электрического разъема3
- Заглушка отверстия электрического разъема1
- Контакт электрического разъема оранжевый, 6-контактный1
- Корпус разъема электрического внешний черный, 2 контакта2
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Жгут проводов насоса ограждения1
- Жгут проводов гидробака1
- Заземляющий кабель кабины1
- Шасси Жгут проводов1
- Жгут проводки центрального шасси1
- Жгут проводов осветительного блока1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта5
- Жгут проводов1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта2
- Устройство блокировки электрического разъема1
- Хомут6
- Винт с шестигранной головкой, M10×2010
- Шайба с круглым отверстием12
- Хомут14
Ещё 28 позиций состава и артикулы — после регистрации.
