John Deere 903MH — Отопитель и кондиционер
· 53 позиций в составе· 1 моделей
Взрыв-схема узла «Отопитель и кондиционер» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

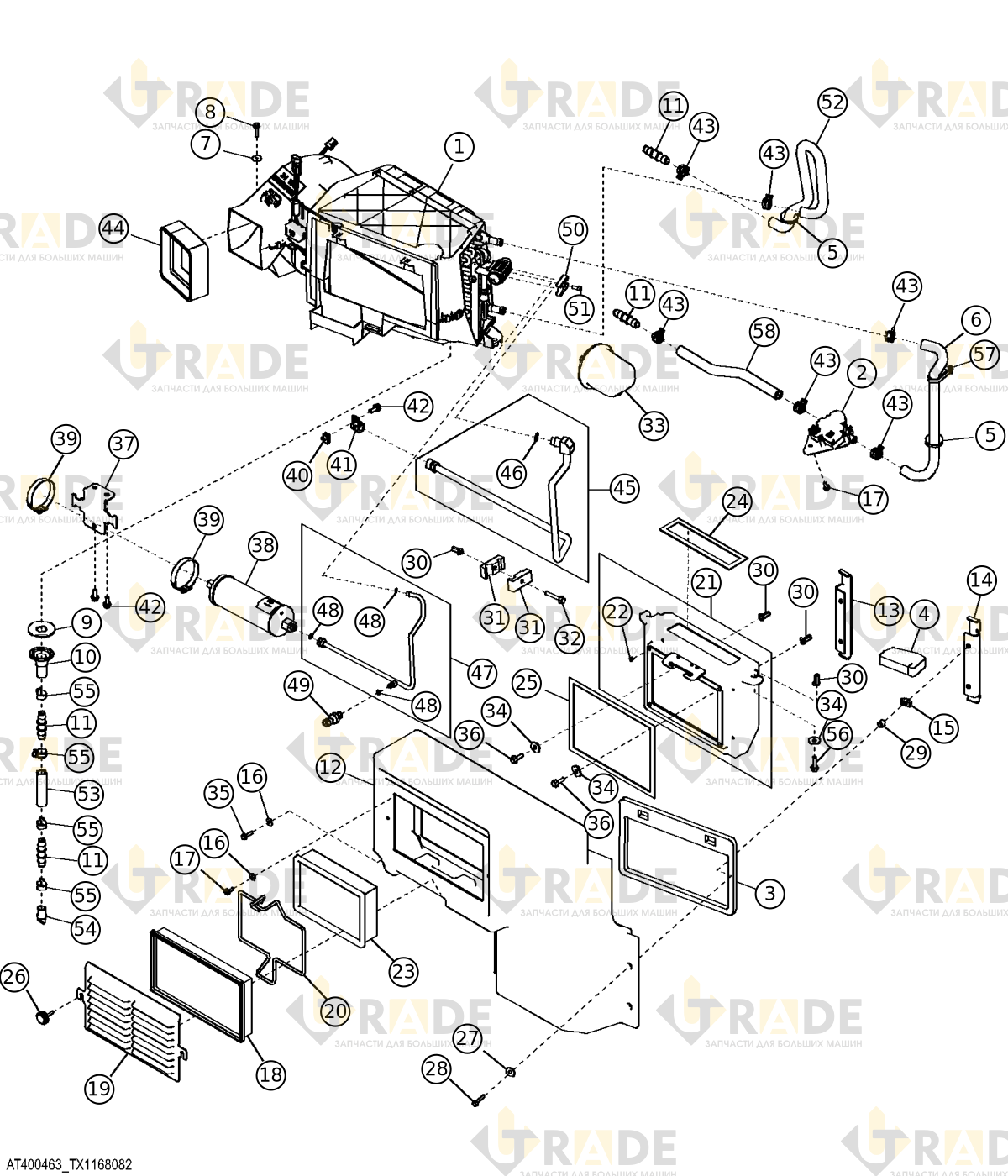

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Клапан1
- Уплотнение рециркуляции1
- Наполнитель панели системы HVAC1
- Простая круглая втулка2
- Шланг отвода от нагревателя1
- Шайба с круглым отверстием3
- Болт с шестигранной головкой и фланцем, M6×303
- Изолятор выхода нагнетателя1
- Воронка слива конденсата1
- Фитинг4
- Воздухопровод, впуск1
- Кронштейн кондиционера и обогревателя1
- Кронштейн1
- Гайка-клипса M64
- Шайба с круглым отверстием4
- Винт с шестигранной головкой, M6×165
- Фильтр рециркуляции воздуха кабины1
- Жалюзи1
- Опора1
- Корпус фильтра1
- Заклепка с полукруглой головкой7
- Фильтр свежего воздуха кабины1
- Ручка2
- Шайба с круглым отверстием4
- Болт с шестигранной головкой и фланцем, M6×354
- Простая вставка4
- Шпилька с шестигранным отверстием, M85
