John Deere 903MH — Основной распределительный клапан, Rapid Cycle System (RCS)
· 72 позиций в составе· 1 моделей
Взрыв-схема узла «Основной распределительный клапан, Rapid Cycle System (RCS)» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

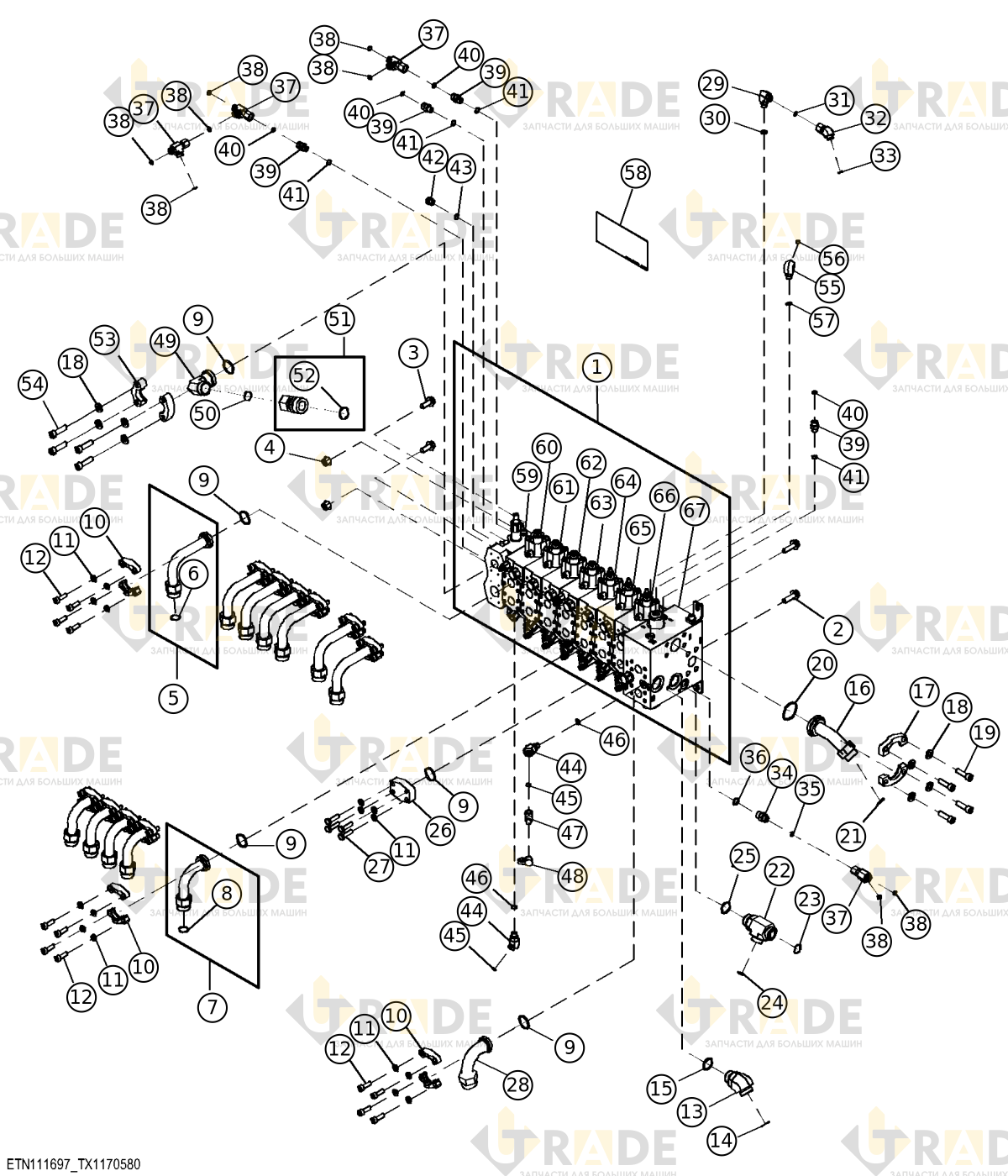

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 72- Блочный распределительный клапан1
- Комплект уплотнений1
- Комплект рулевой тяги1
- Комплект кронштейнов1
- Винт с шестигранной головкой и фланцем, M12×402
- Винт с шестигранной фланцевой головкой, M12×302
- Гайка с шестигранной фланцевой головкой и фиксацией, M122
- Труба масляного гидравлического7
- Уплотнительное кольцо круглого сечения1
- Труба масляного гидравлического5
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения15
- Фланцевый фитинг26
- Шайба с круглым отверстием56
- Винт с шестигранным внутренним шлицем, M10×3052
- Отвод штуцерный прямой под углом 45 градусов1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Возвратная трубка основного распределительного клапана1
- Фланцевый фитинг, хомут с разрезным фланцем2
- Шайба с круглым отверстием8
- Винт с цилиндрической головкой, M12×404
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо круглого сечения1
- Тройник1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Фланец1
- Винт с шестигранной головкой, M10×354
- Труба1
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
Ещё 36 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
