John Deere 903MH — Основной распределительный клапан
· 70 позиций в составе· 1 моделей
Взрыв-схема узла «Основной распределительный клапан» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

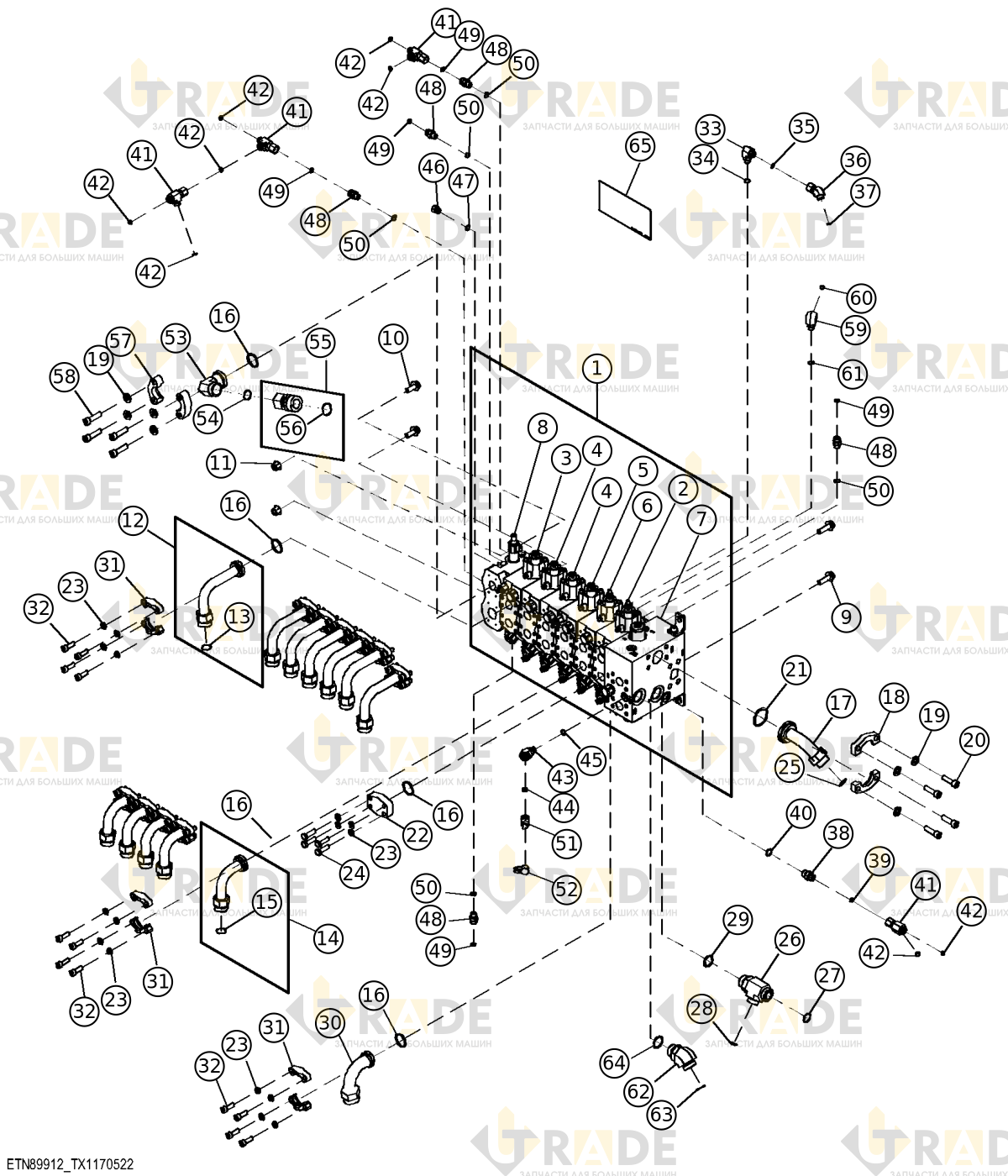

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 70- Гидрораспределительный блок основного распределительного клапана1
- Комплект уплотнений1
- Комплект кронштейнов1
- Тяга рулевого управления в сборе1
- Гидравлический управляющий клапан1
- Основной распределительный гидравлический клапан с управлением от гидропривода1
- Клапан управления секции гусеницы с гидроприводом2
- Основной распределительный гидравлический клапан с управлением от гидропривода1
- Гидравлический управляющий клапан подъемника с электромагнитным управлением1
- Золотниковый клапан управления1
- Впускной гидравлический управляемый распределительный клапан1
- Фильтр1
- Винт с шестигранной головкой и фланцем, M12×402
- Винт с шестигранной фланцевой головкой, M12×302
- Гайка с шестигранной фланцевой головкой и фиксацией, M122
- Труба масляного гидравлического7
- Уплотнительное кольцо круглого сечения1
- Труба масляного гидравлического5
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения15
- Возвратная трубка основного распределительного клапана1
- Фланцевый фитинг, хомут с разрезным фланцем2
- Шайба с круглым отверстием7
- Винт с цилиндрической головкой, M12×404
- Уплотнительное кольцо (O-ring)1
- Фланец1
- Шайба с круглым отверстием56
- Винт с шестигранной головкой, M10×354
- Уплотнительное кольцо круглого сечения1
- Тройник4
- Уплотнительное кольцо круглого сечения8
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Труба1
- Фланцевый фитинг26
Ещё 35 позиций состава и артикулы — после регистрации.
