John Deere 903MH — Магистральные шланги пилотные и управления по нагрузке
· 54 позиций в составе· 1 моделей

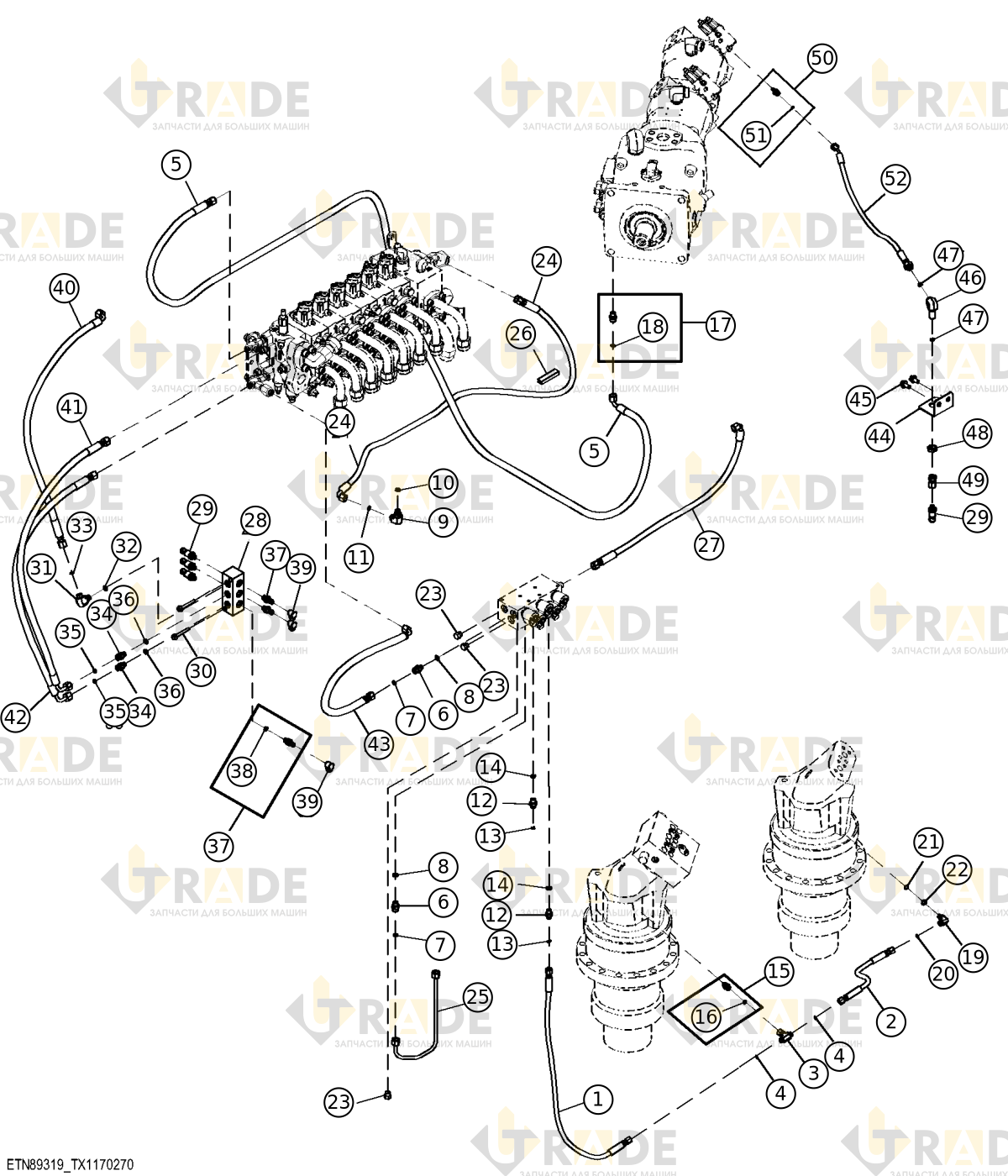

Взрыв-схема узла «Магистральные шланги пилотные и управления по нагрузке» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Сформированный гидравлический шланг1
- Гидравлический шланг распределительного клапана1
- Тройник1
- Уплотнительное кольцо (O-ring)2
- Гидравлический шланг1
- Прямой адаптер-фитинг2
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо (O-ring)2
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер2
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо (O-ring)2
- Адаптер резьбовой прямой с шпилькой1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Отвод фитинговый1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Стопорное кольцо1
- Шестигранная заглушка3
- Сливная пробка с шестигранной головкой3
- Уплотнительное кольцо (O-ring)3
- Шланг от основного распределительного клапана к пилотному распределительному клапану1
- Гидролиния пилотная и управления по нагрузке1
Ещё 27 позиций состава и артикулы — после регистрации.
