John Deere 903MH — Кресло на пневмоподвеске, ремень безопасности на 4 точки крепления
· 52 позиций в составе· 1 моделей
Взрыв-схема узла «Кресло на пневмоподвеске, ремень безопасности на 4 точки крепления» John Deere 903MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

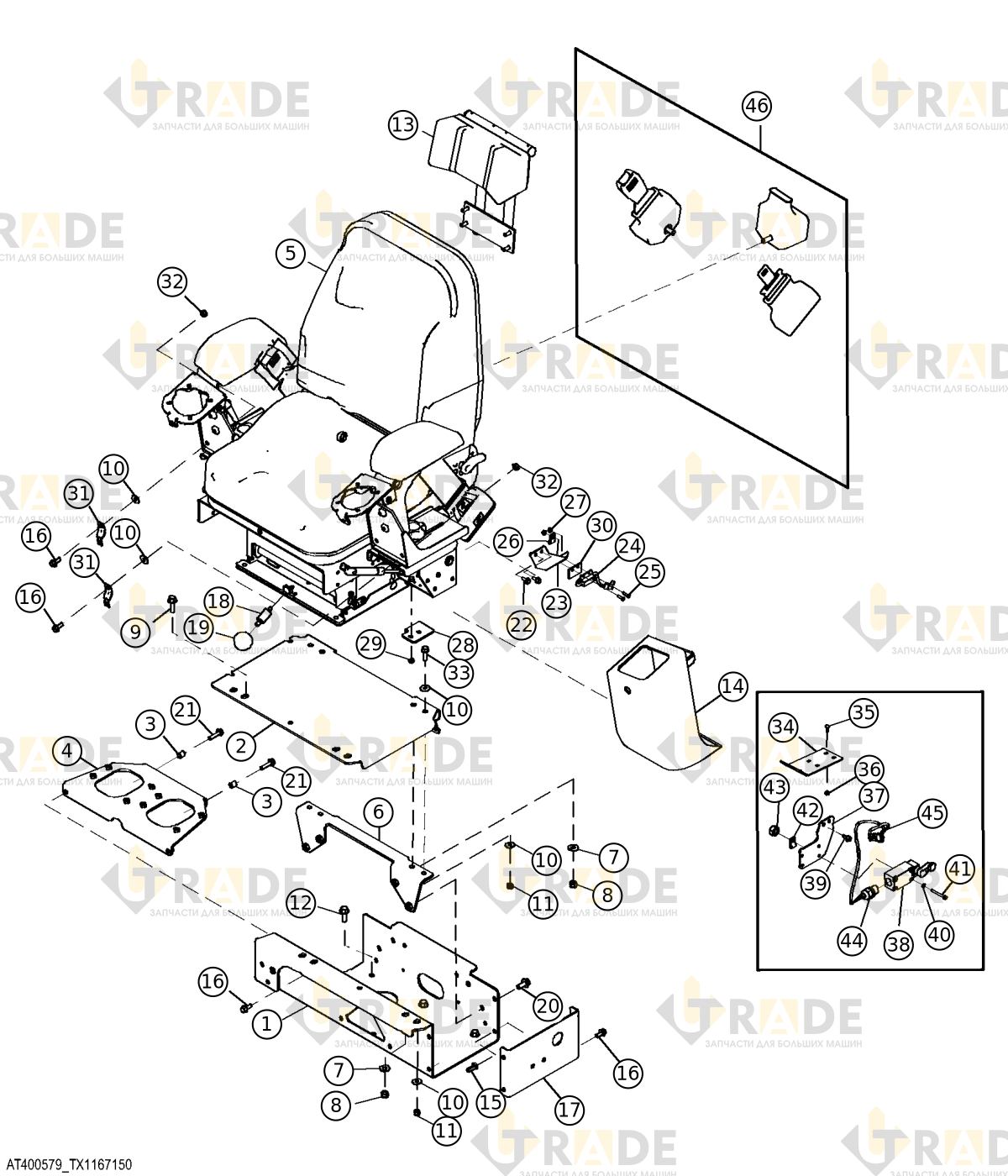

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Опора крепежной пластины1
- Крепежная пластина подвески сиденья, крепеж1
- Простая вставка2
- Сварная кронштейн1
- Сборка сиденья с пневмоподвеской1
- Сиденье с пневмоподвеской в сборе1
- Сварная кронштейн1
- Шайба с круглым отверстием4
- Шестигранная контрящаяся гайка, M104
- Болт с шестигранной головкой и фланцем, M10×354
- Шайба с круглым отверстием10
- Гайка шестигранная контргайка, M84
- Винт с шестигранной головкой и фланцем, M10×306
- Ограничитель наклона головы1
- Крышка управления, левая1
- Шпилька с шестигранным отверстием, M814
- Винт с шестигранной головкой и фланцем, M8×208
- Крепежная пластина1
- Шпилька с головкой, 3/8" x 0.312" x 2.44"1
- Ручка подвески сиденья1
- Винт с шестигранной головкой и фланцем, M10×254
- Винт с шестигранной головкой и фланцем, M8×352
- Винт с шестигранной головкой, M6×164
- Кронштейн крепления1
- Кронштейн крепления1
- Кронштейн1
Ещё 26 позиций состава и артикулы — после регистрации.
