John Deere 903M — Жгут проводов кабины
· 51 позиций в составе· 1 моделей
Взрыв-схема узла «Жгут проводов кабины» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

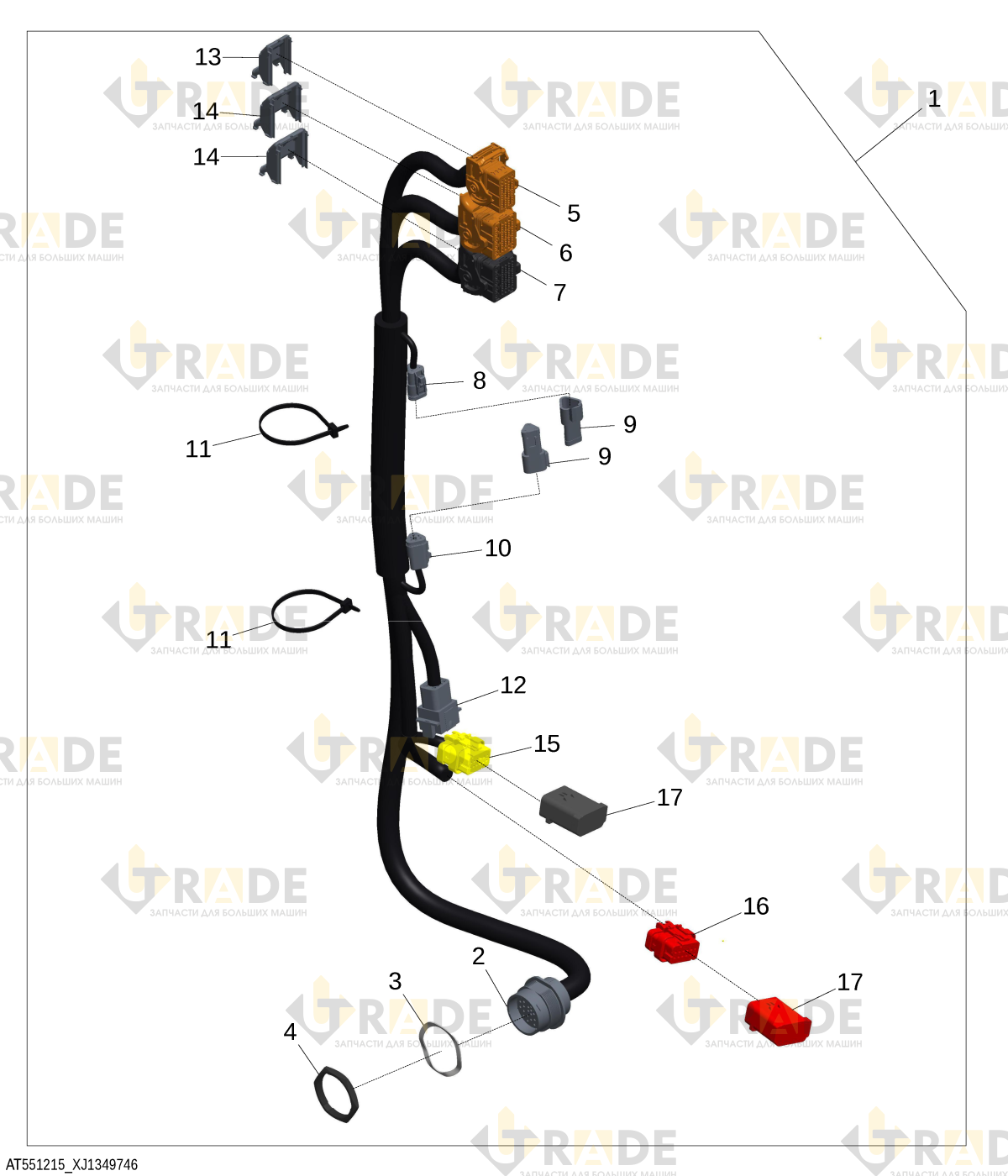

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Жгут проводов1
- Корпус внешнего электрического разъема черный, 31 контакт1
- Контактный штифт клеммы электрического разъема11
- Контакт электрического разъема6
- Заглушка отверстия электрического разъема14
- Замок крепления серебряного электрического разъема1
- Гайка панели кузова1
- Корпус внешнего электрического разъема, 48 контактов1
- Контакт электрического разъема6
- Контакт выходного электрического разъема18
- Корпус электрического разъема4
- Колпачок полости разъема жгута проводов16
- Колпачок полости разъема жгута проводов4
- Корпус внешнего электрического разъема коричневый, 53 контакта1
- Контакт внешнего электрического разъема1
- Контакт выходного электрического разъема6
- Контакт электрического разъема1
- Колпачок полости разъема жгута проводов34
- Колпачок полости разъема жгута проводов7
- Уплотнение электрического разъема1
- Пробка контакта электрического разъема4
- Корпус внешнего электрического разъема черный, 53 контакта1
- Контакт внешнего электрического разъема1
- Контакт выходного электрического разъема6
- Контакт электрического разъема1
- Колпачок полости разъема жгута проводов34
Ещё 25 позиций состава и артикулы — после регистрации.
