John Deere 903M — Кабина
· 80 позиций в составе· 1 моделей
Взрыв-схема узла «Кабина» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

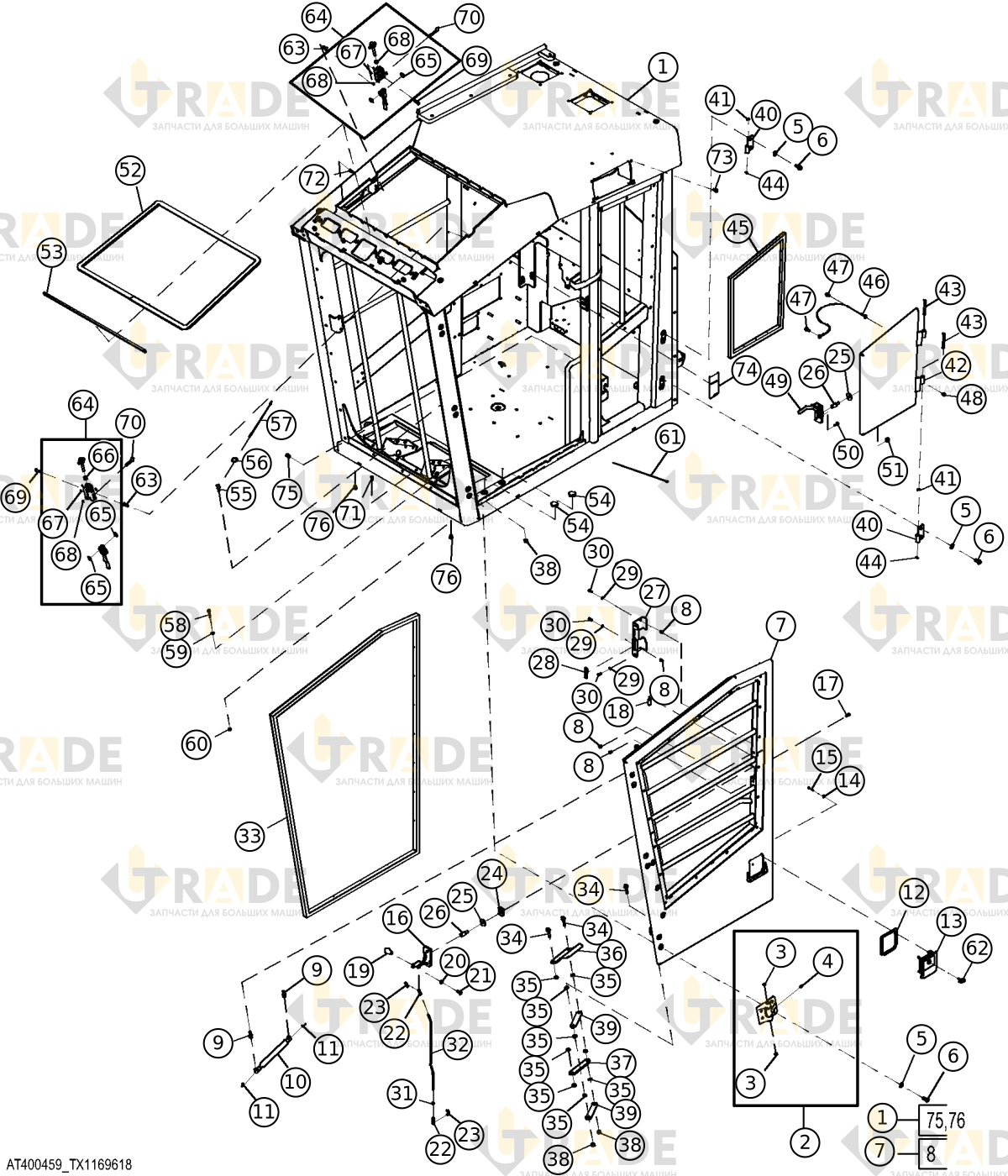

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
40 из 80- Рама кабины1
- Этикетка с зеленой точкой герметизации16
- Сборка петли крышки двери кабины3
- Комплект петель хранения манипулятора3
- Внешняя царма2
- Смазочный ниппель1
- Шайба с круглым отверстием16
- Винт с шестигранной головкой и фланцем, M10×3016
- Сервисная дверца1
- Гайка9
- Гайка, M64
- Шаровой штифт2
- Газонаполненный цилиндр1
- Защелка2
- Уплотнитель дверного замка1
- Левый замок двери кабины боковой стороны1
- Шайба с круглым отверстием4
- Винт с шестигранной головкой, 0.190" X 1-1/4"4
- Защелка двери кабины1
- Винт с шестигранной головкой и фланцем, 6,350×19,05 мм (1/4" X 3/4")4
- Пружина растяжения1
- Ручка двери (кнопочная)1
- Контргайка1
- Винт с шестигранной головкой, 3/8" x 3/4"1
- Вилка2
- Палец с пружинной фиксацией2
- Гайка1
- Выпуклая шайба2
- Защелка двери кабины2
- Гайка отбойника1
- Крышка защелки основной двери1
- Контргайка4
- Винт с шестигранной головкой и цилиндрической шляпкой, M6×164
- Гайка шестигранная с фланцем, 1/4"1
- Рычаг1
- Уплотнительная полоса1
- Болт с шестигранной головкой и фланцем, M10×503
- Шайба с круглым отверстием9
- Защитная пластина linkage двери1
- Пластина linkage двери1
