John Deere 903M — Фитинги шлангов и тэна охлаждающей жидкости двигателя
· 75 позиций в составе· 1 моделей

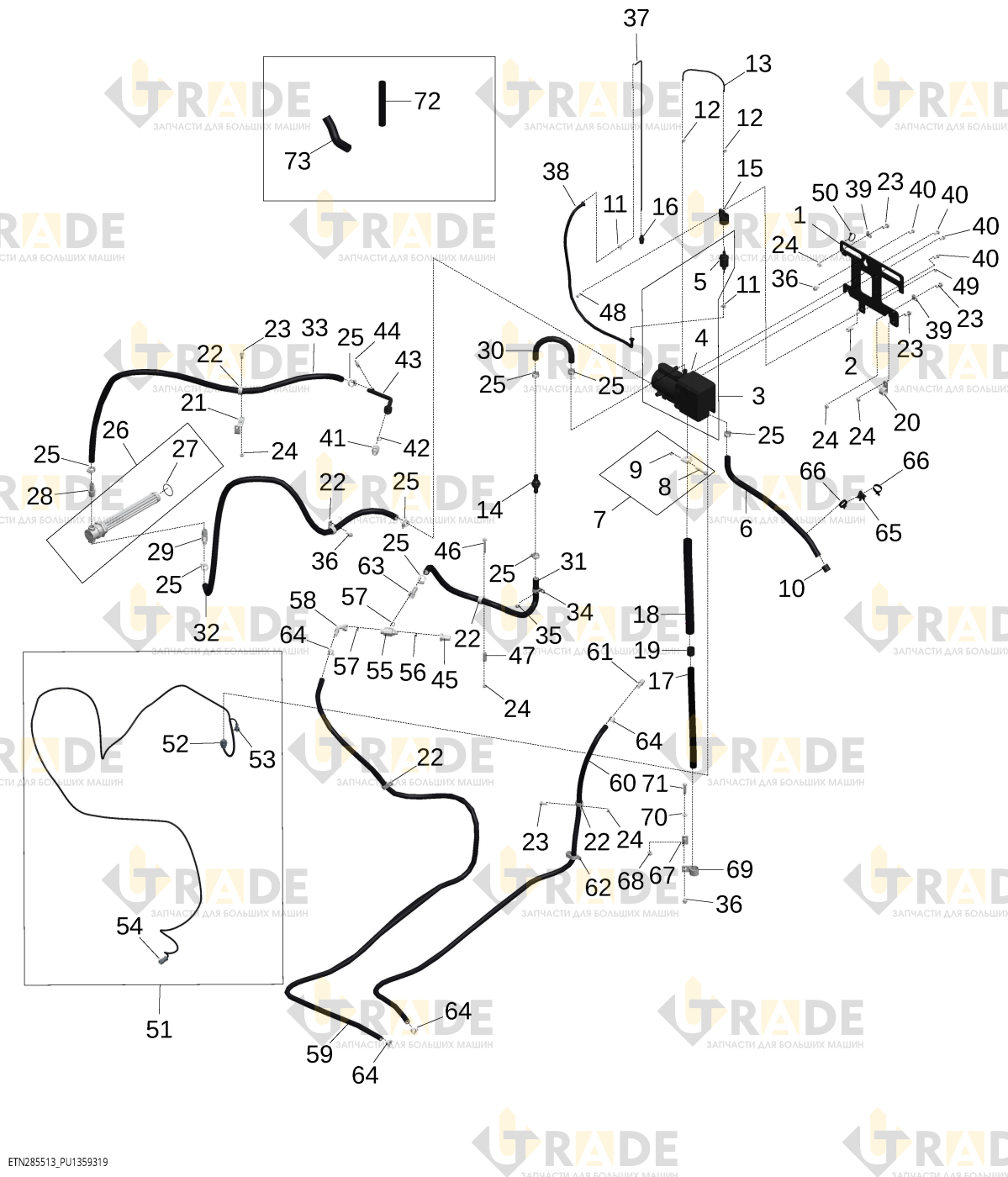

Взрыв-схема узла «Фитинги шлангов и тэна охлаждающей жидкости двигателя» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 75- Кронштейн1
- Прокладка крепления рычага1
- Предпусковой подогреватель охлаждающей жидкости1
- Подогреватель охлаждающей жидкости на дизельном топливе1
- Топливный насос, 24 В1
- Гибкий шланг1
- Хомут глушителя1
- Болт с шестигранной головкой и фланцем, M10×601
- Контргайка шестигранная с фланцем, M81
- Крышка впуска воздуха1
- Хомут крепления шланга2
- Хомут шланга2
- Топливный шланг внутр. диаметр 3,5 мм1
- Клапан сброса давления1
- Резиновый демпфер1
- Специальный штуцер-адаптер забора топлива1
- Выхлопная труба1
- Защита шланга1
- Колпак выхлопной трубы1
- Хомут шланга1
- Кронштейн1
- Хомут5
- Винт с шестигранной головкой и фланцем, M10×255
- Гексагональная гайка с фланцем, M106
- Хомут шланга червячного типа9
- Нагреватель гидробака1
- Уплотнение уплотнительным кольцом1
- Штуцер шланга1
- Фитинг1
- Изогнутый шланг1
- Хомут1
- Винт шестигранный с фланцем, M8×161
- Винт с шестигранной головкой, M10×205
- Всасывающая трубка топлива топливного предпускового подогревателя охлаждающей жидкости на дизельном топливе1
- Изолированная скоба2
- Винт с шестигранной головкой и фланцем, M8×204
- Прямой штуцер1
- Уплотнительное кольцо круглого сечения1
Ещё 37 позиций состава и артикулы — после регистрации.
