John Deere 903M — Комплект системы охлаждения с расширительным бачком
· 55 позиций в составе· 1 моделей
Взрыв-схема узла «Комплект системы охлаждения с расширительным бачком» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

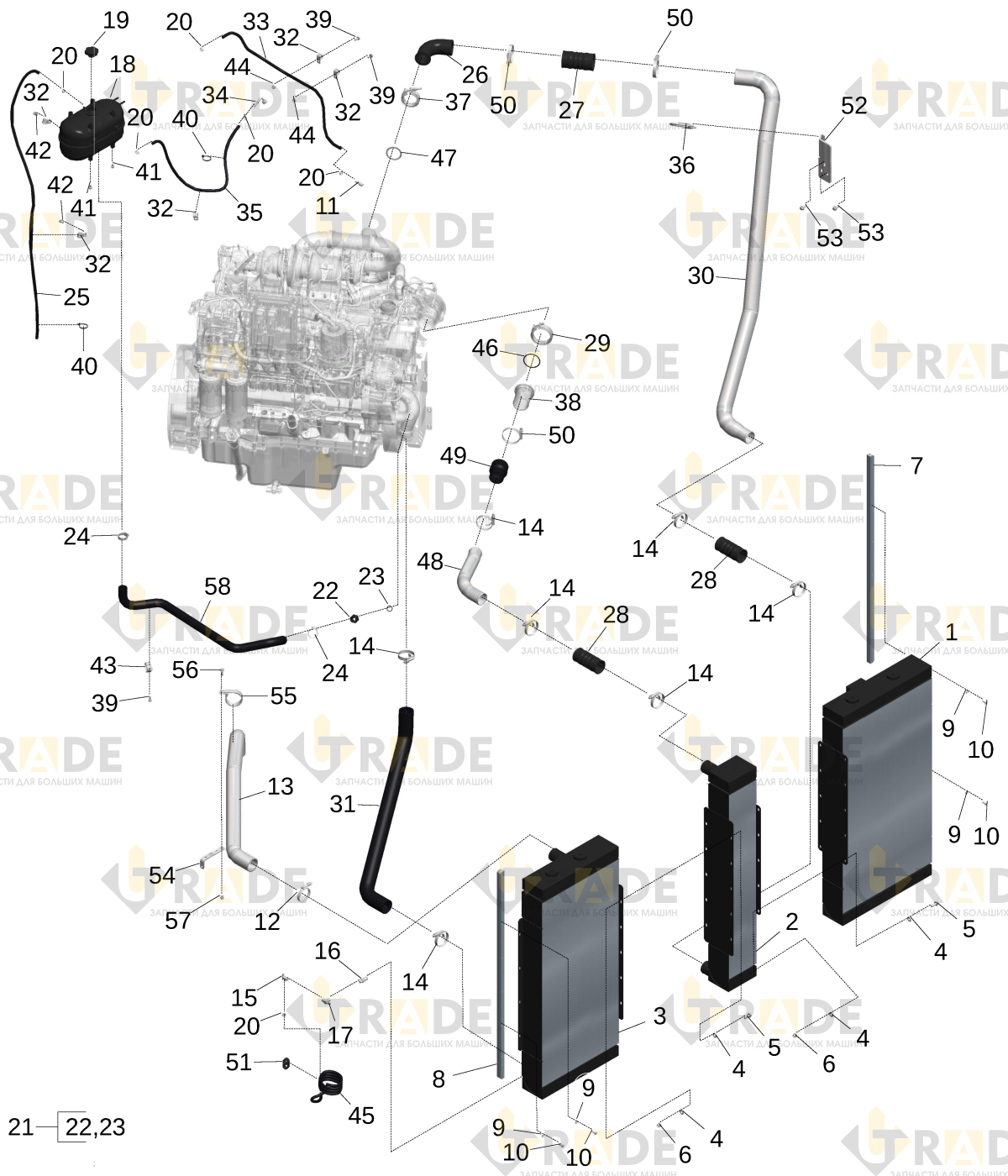

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Маслоохладитель1
- Интеркулер1
- Радиатор1
- Шайба с круглым отверстием40
- Винт с шестигранной головкой и фланцем, M10×3020
- Шестигранная контрящаяся гайка, M1020
- Упорная пластина1
- Упорная пластина1
- Шайба с круглым отверстием8
- Шпилька с шестигранной головкой, M8×208
- Штуцер шланга1
- Хомут шланга2
- Верхний шланг радиатора1
- Хомут шланга7
- Сливной клапан1
- Фитинг1
- Тройник1
- Расширительный бачок, 8 л1
- Датчик уровня охлаждающей жидкости1
- Заполнительная крышка расширительного бачка1
- Хомут шланга с одной лентой6
- Адаптер-штуцер1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Хомут2
- Отвод трубопровода1
- Шланг охладителя наддувочного воздуха для высоких температур1
- Шланг сжатого воздуха2
Ещё 27 позиций состава и артикулы — после регистрации.
