John Deere 903M — Фитинги трубопроводов нагревателя охлаждающей жидкости двигателя, FT4
· 83 позиций в составе· 1 моделей
Взрыв-схема узла «Фитинги трубопроводов нагревателя охлаждающей жидкости двигателя, FT4» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

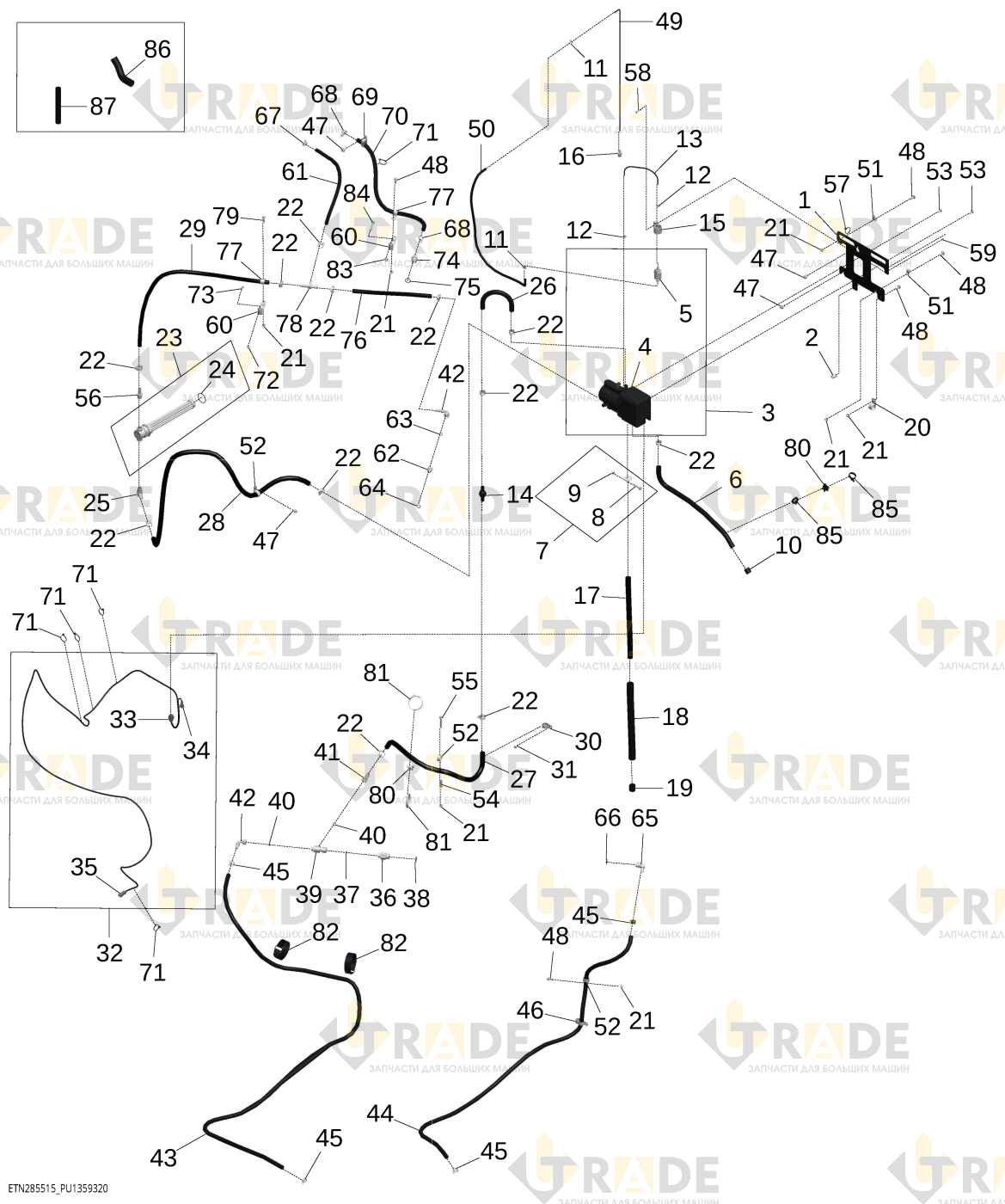

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
42 из 83- Кронштейн1
- Прокладка крепления рычага1
- Предпусковой подогреватель охлаждающей жидкости1
- Подогреватель охлаждающей жидкости на дизельном топливе1
- Топливный насос, 24 В1
- Гибкий шланг1
- Хомут глушителя1
- Болт с шестигранной головкой и фланцем, M10×601
- Контргайка шестигранная с фланцем, M81
- Крышка впуска воздуха1
- Хомут крепления шланга2
- Хомут шланга2
- Топливный шланг внутр. диаметр 3,5 мм1
- Клапан сброса давления1
- Резиновый демпфер1
- Специальный штуцер-адаптер забора топлива1
- Выхлопная труба1
- Защита шланга1
- Колпак выхлопной трубы1
- Хомут шланга1
- Гексагональная гайка с фланцем, M107
- Хомут шланга червячного типа12
- Нагреватель гидробака1
- Хомут12
- Фитинг1
- Изогнутый шланг1
- Хомут1
- Винт шестигранный с фланцем, M8×161
- Жгут проводов управления топливного предпускового подогревателя охлаждающей жидкости на дизельном топливе (DFCH)1
- Корпус внешнего электрического разъема, 12 контактов1
- Контакт электрического разъема2
- Уплотнение кабеля электрического разъема5
- Заглушка контакта электрического разъема серого цвета7
- Корпус электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Контакт электрического разъема2
- Корпус внешнего электрического разъема черный, 4 контакта1
- Фитинг-переходник прямой с шпилькой1
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо (O-ring)1
- Тройник1
- Уплотнительное кольцо (O-ring)2
Ещё 41 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
