John Deere 903M — Компоненты главного жгута проводов кабины
· 172 позиций в составе· 1 моделей
Взрыв-схема узла «Компоненты главного жгута проводов кабины» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

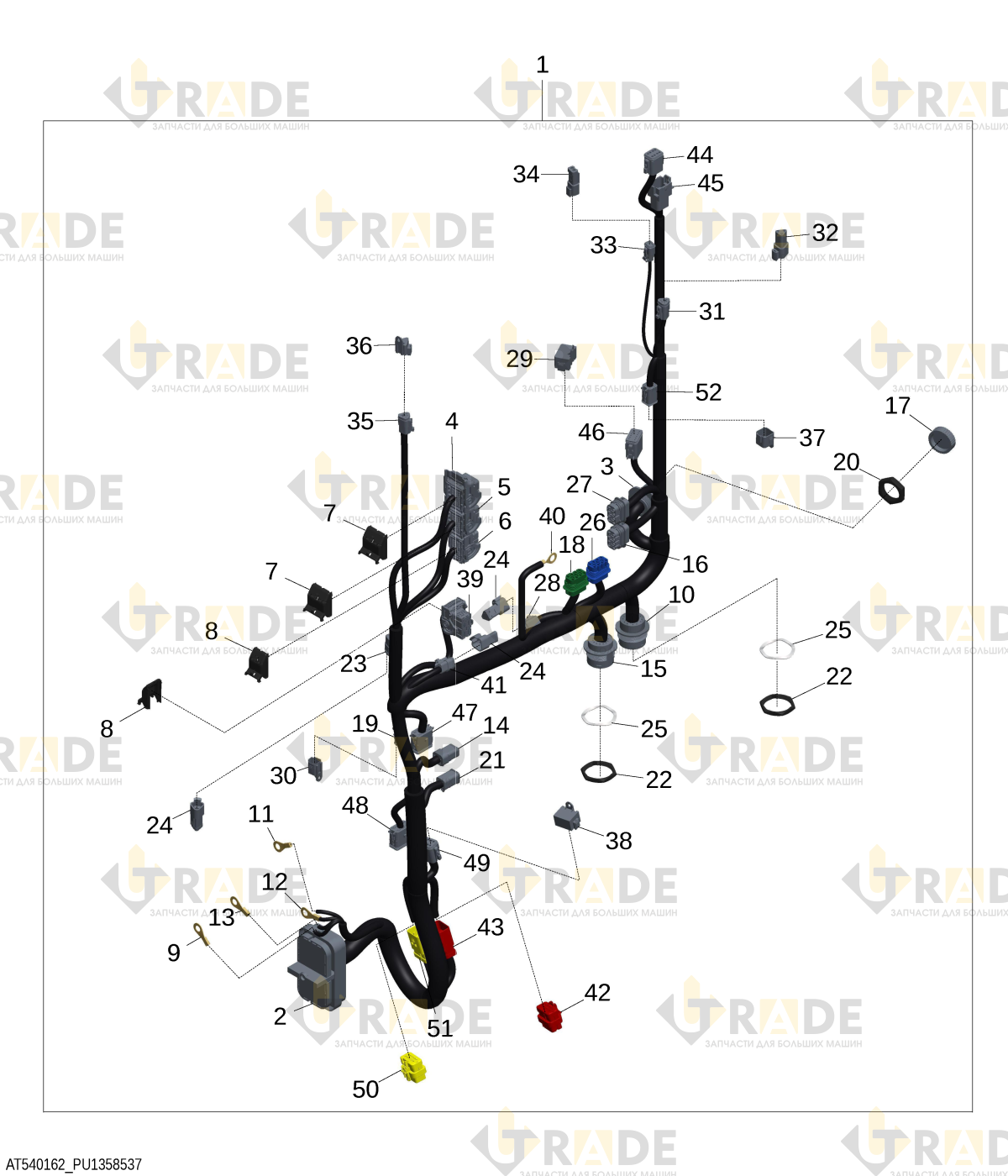

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
86 из 172- Главный жгут проводов кабины1
- Черный корпус внутреннего электрического разъема, 128 гнезд1
- Контакт электрического разъема14
- Контактный штифт клеммы электрического разъема96
- Контакт электрического разъема9
- Заглушка отверстия электрического разъема2
- Уплотнение электрического разъема7
- Аксессуар электрического разъема2
- Корпус электрического разъема, 9 контактов1
- Контактный штифт клеммы электрического разъема2
- Контакт электрического разъема4
- Заглушка отверстия электрического разъема3
- Корпус внешнего электрического разъема черный, 53 контакта1
- Контакт внешнего электрического разъема3
- Контакт электрического разъема8
- Контакт выходного электрического разъема20
- Уплотнение электрического разъема3
- Пробка контакта электрического разъема2
- Колпачок полости разъема жгута проводов20
- Корпус внешнего электрического разъема коричневый, 53 контакта1
- Контакт внешнего электрического разъема2
- Контакт внешнего электрического разъема1
- Корпус электрического разъема1
- Контакт выходного электрического разъема21
- Контакт электрического разъема6
- Уплотнение электрического разъема2
- Уплотнение электрического разъема1
- Пробка контакта электрического разъема2
- Колпачок полости разъема жгута проводов19
- Колпачок полости разъема жгута проводов1
- Корпус внешнего электрического разъема, 48 контактов1
- Контакт выходного электрического разъема38
- Корпус электрического разъема8
- Колпачок полости разъема жгута проводов2
- Черный электрический разъем2
- Корпус электрического разъема2
- Контакт электрического разъема1
- Корпус внешнего электрического разъема черный, 31 контакт1
- Контактный штифт клеммы электрического разъема21
- Контакт электрического разъема3
- Контакт электрического разъема5
- Заглушка отверстия электрического разъема2
- Контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема серый, на 4 контакта1
- Контакт электрического разъема3
- Заглушка отверстия электрического разъема1
- Оранжевый электрический разъем, 4 контакта1
- Сборка черного корпуса внешнего электрического разъема, 21 контакт1
- Контактный штифт клеммы электрического разъема8
- Внутренний контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема9
- Заглушка отверстия электрического разъема3
- Серый корпус внутреннего электрического разъема, 6 контактов1
- Контакт внешнего электрического разъема4
- Контакт электрического разъема3
- Контакт электрического разъема1
- Уплотнитель синего электрического разъема1
- Уплотнение электрического разъема4
- Уплотнитель серого электрического разъема3
- Электрический разъем серый1
- Электрический разъем серый1
- Корпус внутреннего электрического разъема зеленый, 8 контактов1
- Контакт электрического разъема2
- Контакт внешнего электрического разъема3
- Контакт электрического разъема1
- Уплотнение электрического разъема3
- Уплотнитель серого электрического разъема2
- Уплотнитель синего электрического разъема1
- Пробка контакта электрического разъема2
- Электрический разъем серый1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Аксессуар электрического разъема1
- Сборка внутреннего электрического разъема черная, 6 контактов1
- Контакт электрического разъема2
- Заглушка отверстия электрического разъема4
- Зеленое устройство блокировки электрического разъема1
- Гайка панели кузова2
- Черный внутренний электрический разъем в сборе, 3 контакта1
- Контакт электрического разъема3
- Устройство блокировки электрического разъема синее, 3 контакта1
- Электронный терминатор3
Ещё 86 позиций состава и артикулы — после регистрации.
