John Deere 903M — Жгут проводов электрооборудования двигателя, крепеж
· 50 позиций в составе· 1 моделей

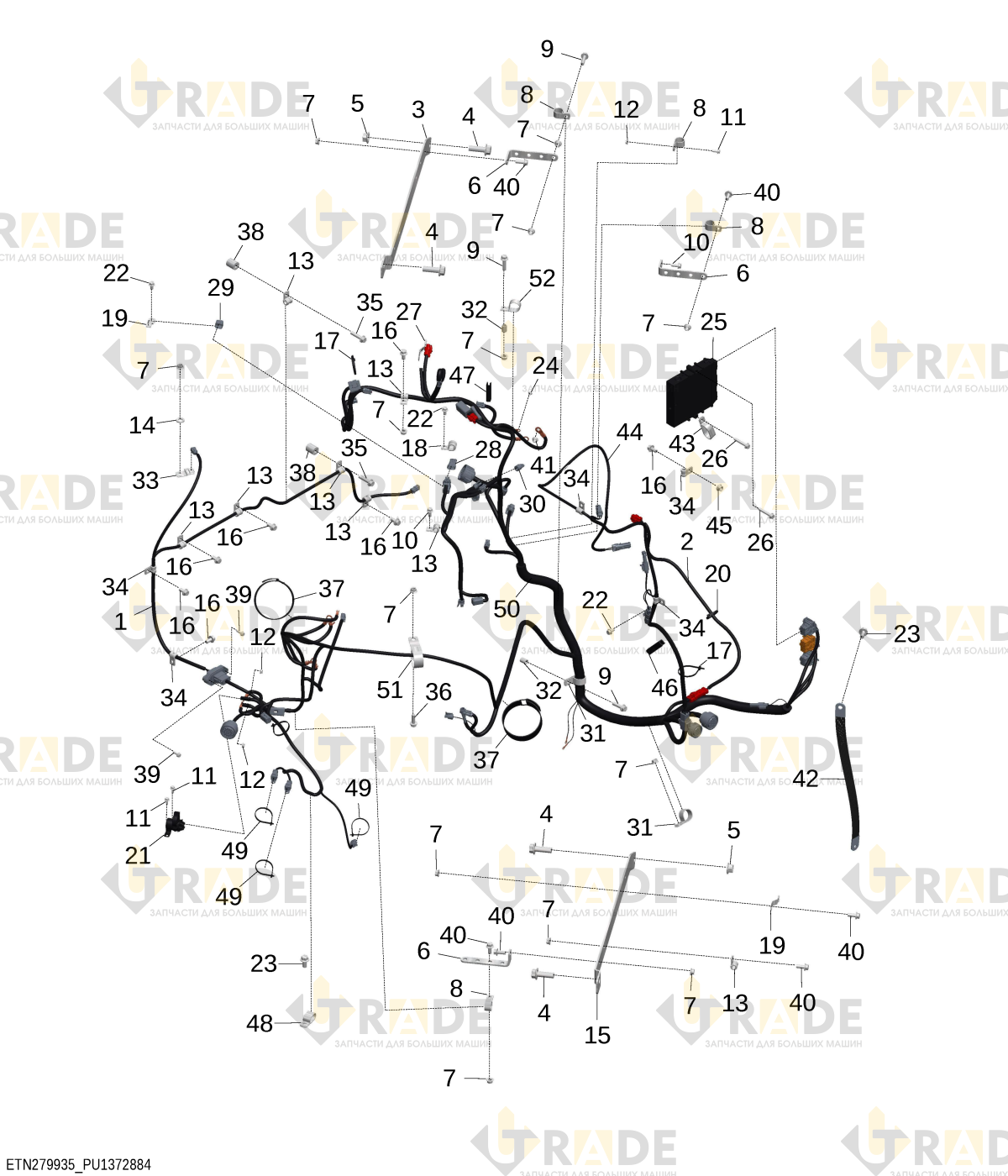

Взрыв-схема узла «Жгут проводов электрооборудования двигателя, крепеж» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Разъемы жгута проводов топливного бака1
- Жгут проводов двигателя1
- Кронштейн рельсы1
- Болт с фланцем и шестигранной головкой, M16×504
- Контргайка шестигранная с фланцем, M162
- Кронштейн3
- Гексагональная гайка с фланцем, M1018
- Защелка с креплением болтами4
- Болт с шестигранной головкой и фланцем, M10×403
- Винт с шестигранной головкой и фланцем, M8×202
- Винт с шестигранной головкой, M6×163
- Шестигранная фланцевая гайка, M63
- Хомут10
- Шайба с круглым отверстием1
- Кронштейн системы выпуска1
- Винт с шестигранной головкой, M10×2010
- Хомут стяжной, 7-1/2"5
- Хомут2
- Кронштейн крепления разъема2
- Хомут стяжной, 7-1/2"10
- Реле, 24 В1
- Винт шестигранный с фланцем, M8×164
- Винт с шестигранной фланцевой головкой, M12×252
- Гайка фланцевая шестигранная, M51
- Блок электронного управления1
Ещё 25 позиций состава и артикулы — после регистрации.
