John Deere 903M — Жгут проводки двигателя
· 145 позиций в составе· 1 моделей
Взрыв-схема узла «Жгут проводки двигателя» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

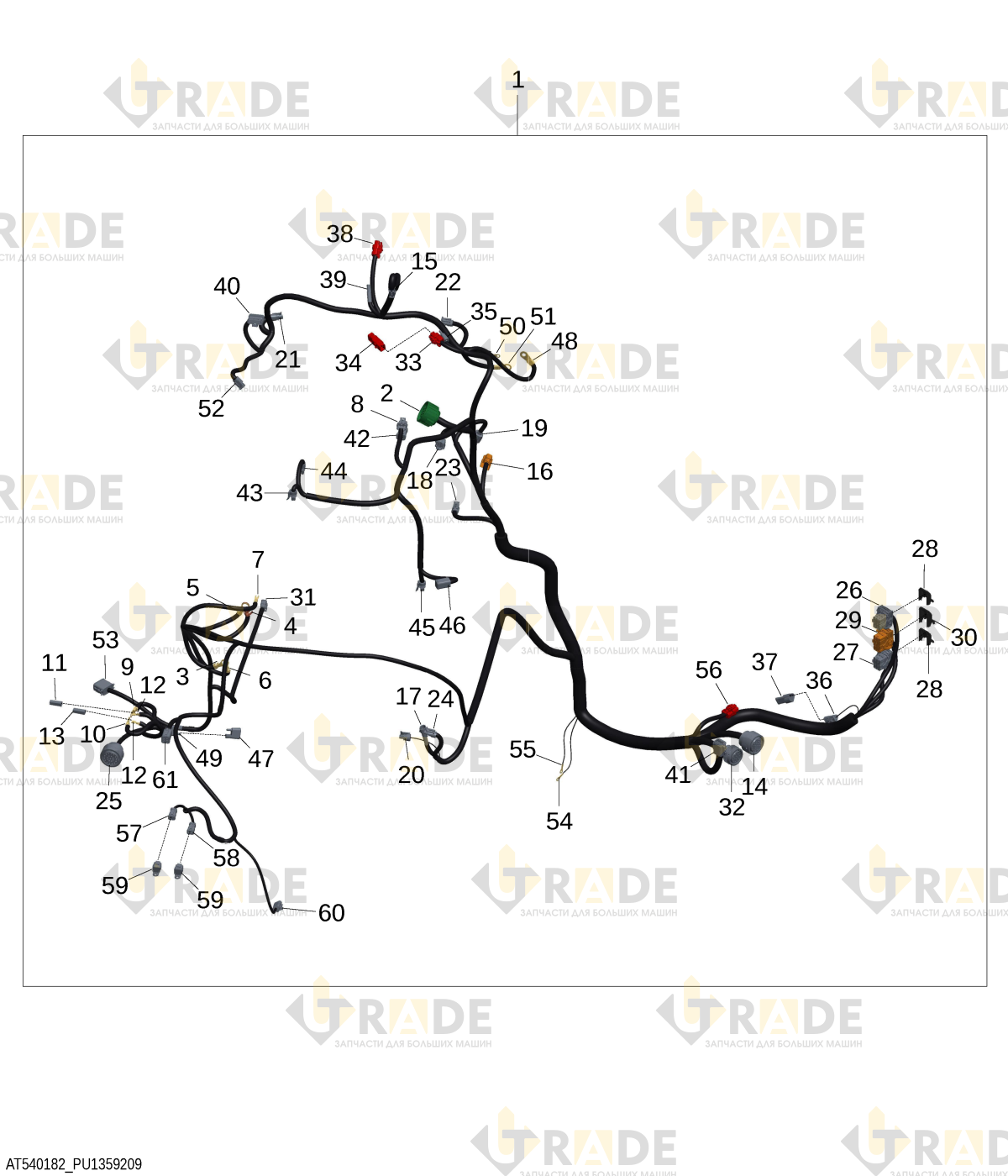

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
73 из 145- Жгут проводов двигателя1
- Втулка электрического соединения системы впрыска топлива в сборе1
- Контакт электрического разъема6
- Контакт электрического разъема2
- Уплотнитель синего электрического разъема6
- Контакт электрического разъема2
- Контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Корпус внешнего электрического разъема Tyco черного цвета, 3 контакта1
- Контакт электрического разъема2
- Желтая заглушка для электроконтактов2
- Уплотнение кабеля электрического разъема1
- Контакт электрического разъема1
- Контакт электрического разъема1
- Корпус электрического разъема внешний, гнездо 11
- Контакт внешнего электрического разъема1
- Корпус электрического разъема внешний, гнездо 11
- Черный внутренний корпус электрического разъема, 31 полость1
- Контакт электрического разъема23
- Аксессуар электрического разъема2
- Контакт электрического разъема2
- Заглушка отверстия электрического разъема4
- Корпус электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус электрического разъема1
- Контакт электрического разъема2
- Контакт электрического разъема2
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Уплотнение кабеля электрического разъема2
- Аксессуар синего электрического разъема1
- Корпус внутреннего электрического разъема черный, 3 контакта1
- Контакт внешнего электрического разъема3
- Уплотнение электрического разъема3
- Устройство блокировки электрического разъема черного цвета1
- Сборка внутреннего электрического разъема Tyco серого цвета, 2 контакта1
- Контакт электрического разъема2
- Уплотнение электрического разъема2
- Корпус электрического разъема1
- Контакт внешнего электрического разъема3
- Корпус электрического разъема1
- Контакт электрического разъема2
- Корпус электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус электрического разъема1
- Контакт внешнего электрического разъема2
- Черный внутренний электрический разъем в сборе, 23 контакта1
- Аксессуар электрического разъема2
- Контакт электрического разъема16
- Заглушка отверстия электрического разъема5
- Корпус внешнего электрического разъема синий, 32 контакта1
- Контакт выходного электрического разъема18
- Корпус электрического разъема6
- Колпачок полости разъема жгута проводов6
- Колпачок полости разъема жгута проводов2
- Корпус внешнего электрического разъема, 32 контакта1
- Контакт выходного электрического разъема13
- Корпус электрического разъема8
- Колпачок полости разъема жгута проводов11
- Корпус электрического разъема2
- Корпус внешнего электрического разъема, 48 контактов1
- Контакт выходного электрического разъема7
- Корпус электрического разъема7
- Колпачок полости разъема жгута проводов33
- Колпачок полости разъема жгута проводов1
- Корпус электрического разъема1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
