John Deere 903M — Трубопроводы гусениц, HST
· 51 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы гусениц, HST» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

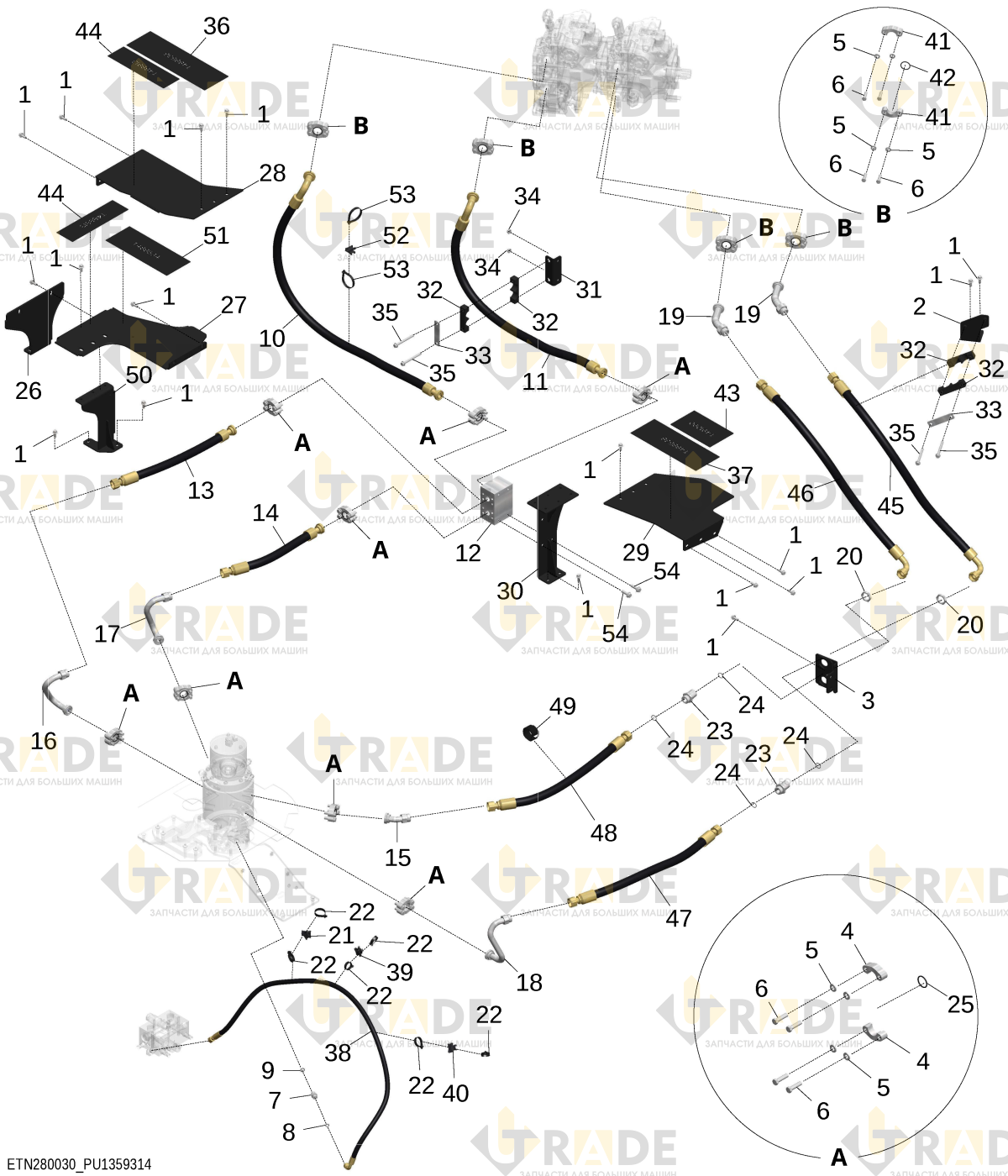

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Винт с шестигранной головкой и фланцем, M10×2530
- Кронштейн1
- Кронштейн1
- Фланцевый фитинг16
- Шайба с круглым отверстием48
- Винт с шестигранной головкой, M12×4548
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо круглого сечения1
- Гидравлический шланг1
- Гидравлический шланг1
- Распределительный коллектор1
- Гидравлический шланг с прямыми концевыми фитингами1
- Гидравлический шланг с прямыми концевыми фитингами1
- Труба гусеницы1
- Прямой фитинг для пайки, уплотнение по торцу с кольцом (ORFS) (BRS)1
- Трубопровод трансмиссионного масла с фитингами1
- Труба гусеницы1
- Трубопровод трансмиссионного масла с фитингами1
- Труба гусеницы2
- Адаптер-штуцер1
- Шестигранная гайка 1-7/16"2
- Поворотный патрубок вакуумного нагнетателя1
- Стройная хомут6
- Союзное соединение (штуцер)1
- Уплотнительное кольцо круглого сечения2
