John Deere 903M — Шланги сливные системы быстрого цикла, гидростатической
· 49 позиций в составе· 1 моделей

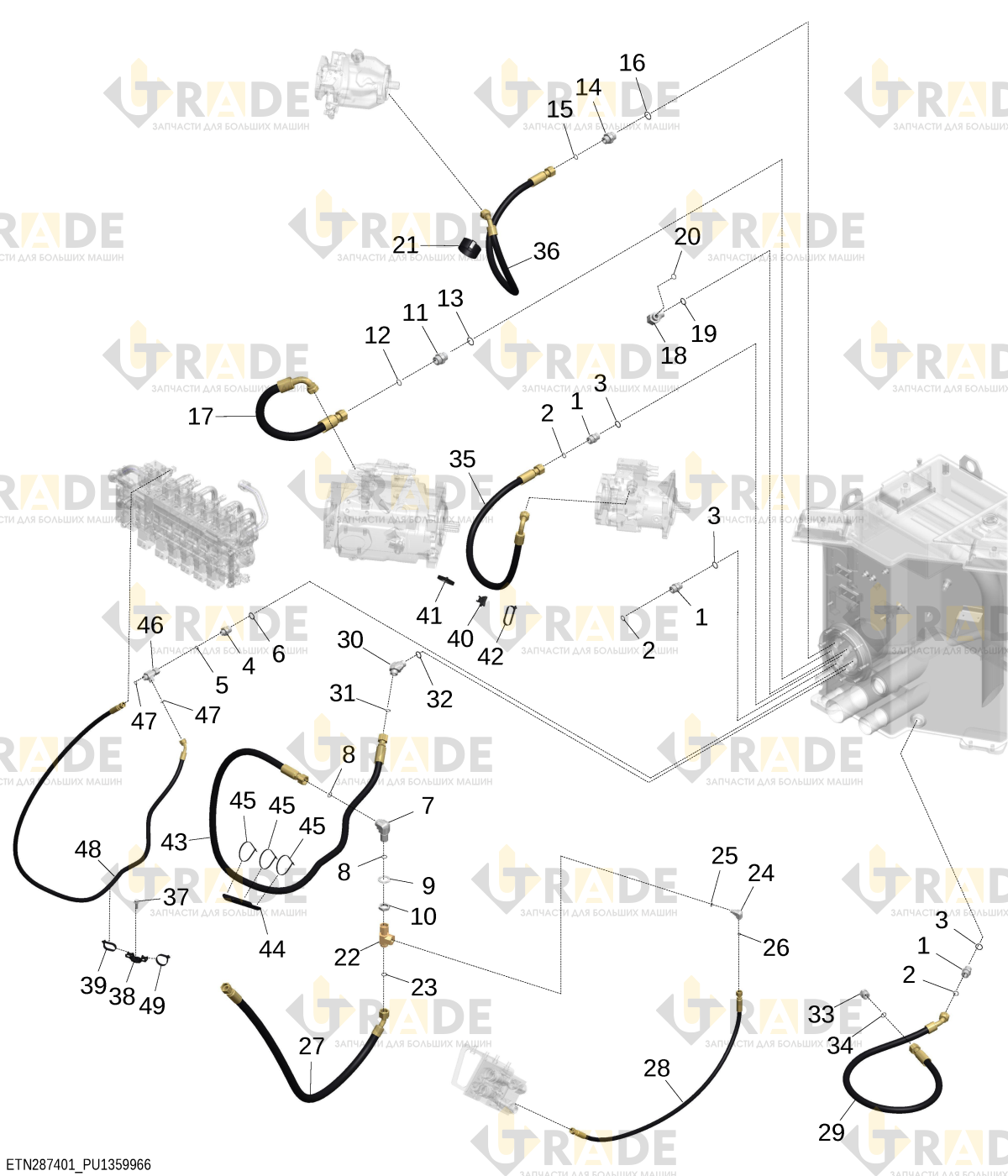

Взрыв-схема узла «Шланги сливные системы быстрого цикла, гидростатической» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Прямой адаптер-фитинг3
- Уплотнительное кольцо круглого сечения3
- Уплотнительное кольцо (O-ring)3
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения2
- Шайба с круглым отверстием1
- Гайка шестигранная, 1-3/16"1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо (O-ring)1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо (O-ring)1
- Гидравлический шланг от бака к насосу1
- Отводной адаптер1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо круглого сечения1
- Регулировочный ремень1
- Тройник1
- Уплотнительное кольцо круглого сечения1
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)1
Ещё 24 позиций состава и артикулы — после регистрации.
