John Deere 903M — Разъемы жгута проводки двигателя
· 101 позиций в составе· 1 моделей
Взрыв-схема узла «Разъемы жгута проводки двигателя» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

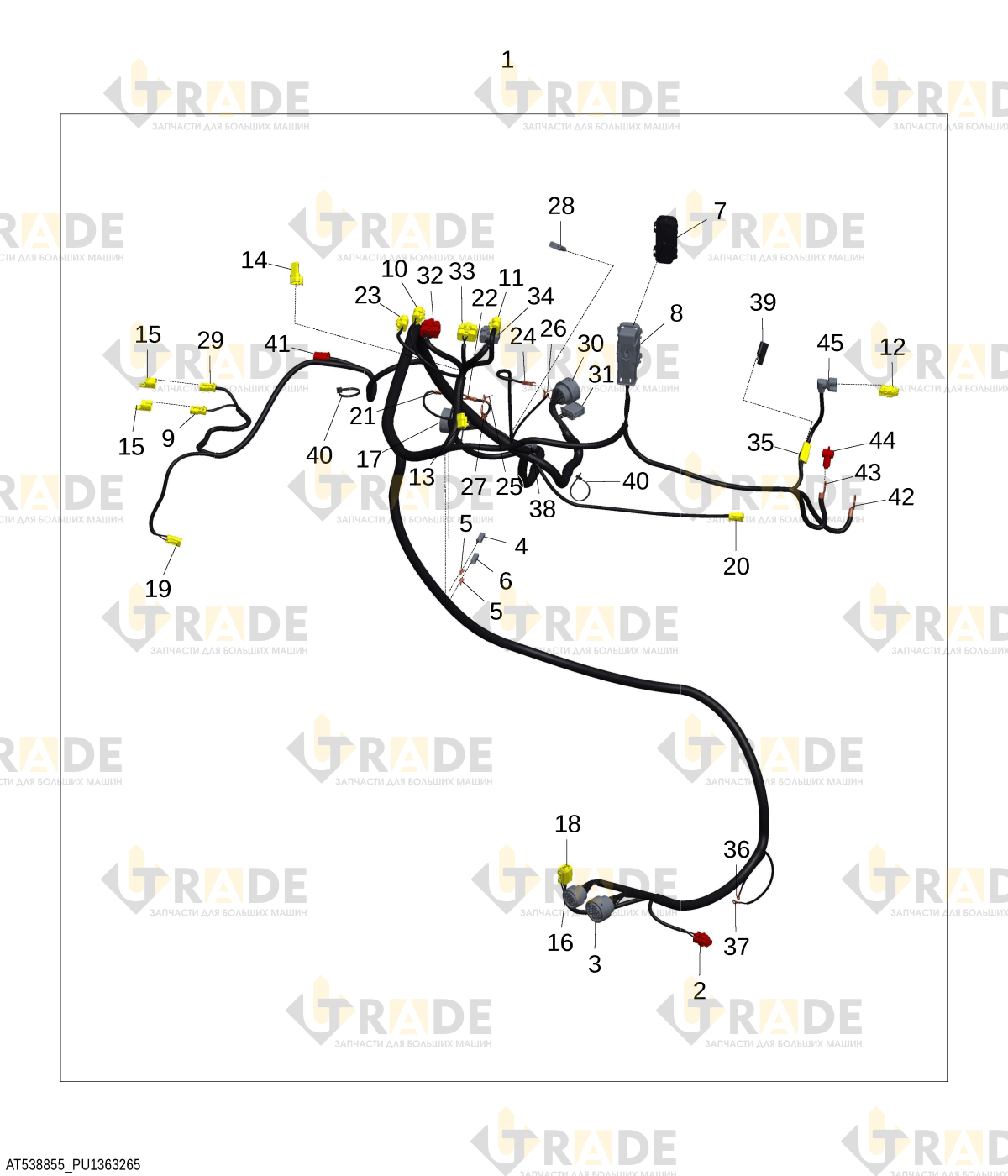

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
51 из 101- Сборка жгута проводов двигателя1
- Корпус электрического разъема красный, на 3 контакта1
- Контакт электрического разъема3
- Черный внутренний корпус электрического разъема, 31 полость1
- Аксессуар электрического разъема5
- Контакт электрического разъема25
- Заглушка отверстия электрического разъема1
- Корпус электрического разъема внешний, гнездо 11
- Контакт внешнего электрического разъема1
- Контакт электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус электрического разъема внешний, гнездо 11
- Электрический разъем в сборе для контроллера двигателя (разъем 3)1
- Контакт электрического разъема16
- Колпачок полости разъема жгута проводов38
- Хомут стяжной, 7-1/2"1
- Аксессуар электрического разъема1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Корпус электрического разъема красный, на 3 контакта1
- Контакт электрического разъема2
- Заглушка полости1
- Корпус зеленого электрического разъема, 3 контакта1
- Контакт электрического разъема2
- Заглушка полости1
- Корпус электрического разъема красный, на 2 контакта1
- Контакт электрического разъема2
- Черный внутренний электрический контактный разъем, 3 контакта1
- Контакт электрического разъема3
- Устройство блокировки электрического разъема синее, 3 контакта1
- Электронный терминатор1
- Черный электрический разъем2
- Черный внутренний узел электрического разъема, 14 полостей1
- Контакт электрического разъема12
- Аксессуар электрического разъема2
- Черный внутренний электрический разъем в сборе, 23 контакта1
- Аксессуар электрического разъема2
- Контакт электрического разъема16
- Заглушка отверстия электрического разъема2
- Сборка серого внутреннего электрического разъема, 8 контактов1
- Контакт электрического разъема5
- Аксессуар электрического разъема1
- Заглушка отверстия электрического разъема2
- Зеленое устройство блокировки электрического разъема1
- Внутренний электрический разъем черного цвета, на 3 гнезда1
- Контакт электрического разъема3
- Устройство блокировки электрического разъема синее, 3 контакта1
- Сборка корпуса внутреннего электрического разъема черная, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Корпус электрического разъема внешний, гнездо 11
Ещё 50 позиций состава и артикулы — после регистрации.
