John Deere 903M — Радио и динамик с Bluetooth - ST2006508 Premium
· 61 позиций в составе· 1 моделей
Взрыв-схема узла «Радио и динамик с Bluetooth - ST2006508 Premium» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

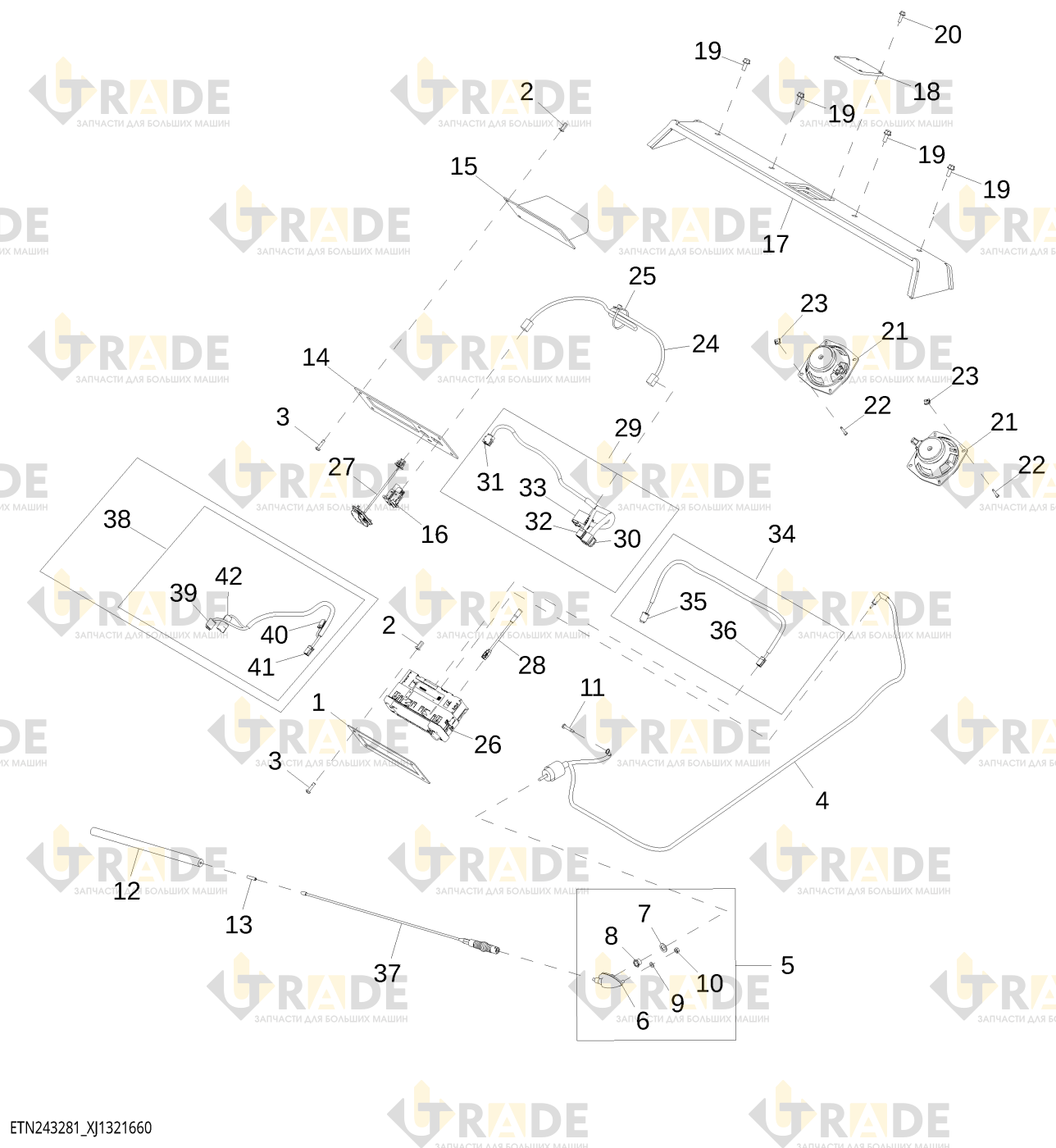

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 61- Пластина1
- Заклепочная гайка шестигранная, M68
- Винт самонарезающийся с самофиксацией, M6×258
- Антенна1
- Кабель от антенны к радио1
- Основание антенны стандартного радиосвязи с креплениями1
- Антенна радиоприемника1
- Контргайка1
- Специальная гайка1
- Контргайка1
- Гайка шестигранная с фланцем, 1/4"1
- Саморез с потайной головкой, M5.5×321
- Антивибрационный элемент радио и динамика1
- Резиновый демпфер1
- Крышка1
- Отсек для хранения1
- Электрический соединитель черный, 5 контактов1
- Крышка лампы кабины1
- Крышка антенны SAT1
- Винт с шестигранной головкой и фланцем, M8×204
- Болт с шестигранной головкой и фланцем, M6×204
- Динамик с диффузором whizzer2
- Саморез с полукруглой головкой, M4,2×308
- Плоская панельная гайка, 4,2 мм (0,165")8
- Проводка от радио к порту подсистемы1
- Хомут стяжной, 7-1/2"1
- Радио Bluetooth AM/FM1
- Аксессуар радиоприемника1
- Кабель антенны1
- Перемычка проводки крыши радиоприемника1
- Корпус электрического разъема черный, 16 контактов1
Ещё 30 позиций состава и артикулы — после регистрации.
