John Deere 903M — Основной распределительный клапан и fittings, HST, RCS и IBC
· 66 позиций в составе· 1 моделей

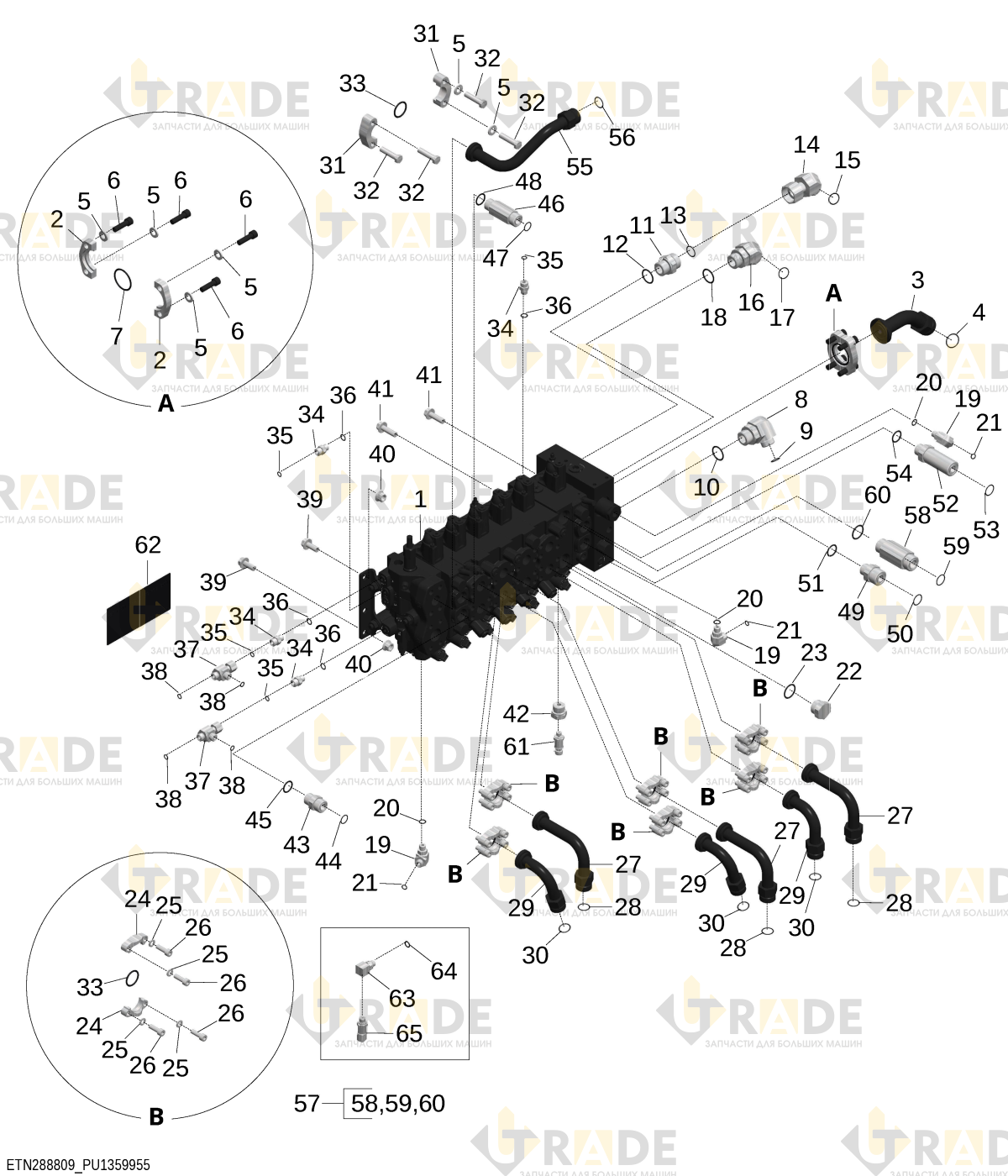

Взрыв-схема узла «Основной распределительный клапан и fittings, HST, RCS и IBC» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 66- Распределительный гидроцилиндр1
- Фланцевый фитинг2
- Масляная трубка адаптера клапана1
- Уплотнительное кольцо (O-ring)1
- Шайба с круглым отверстием6
- Винт с шестигранным потайным головкой4
- Уплотнительное кольцо (O-ring)1
- Отводной адаптер1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Переходник обратный клапан1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо круглого сечения1
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Отвод под 90 градусов3
- Уплотнительное кольцо (O-ring)3
- Уплотнительное кольцо (O-ring)3
- Сливная пробка с шестигранной головкой1
- Уплотнительное кольцо круглого сечения1
- Фланцевый фитинг12
- Шайба с круглым отверстием24
- Винт с шестигранным внутренним шлицем, M10×3024
- Труба масляного гидравлического3
- Уплотнительное кольцо круглого сечения3
- Труба масляного гидравлического3
- Уплотнительное кольцо круглого сечения3
- Фланцевый фитинг2
- Болт шестигранный, M12×504
- Уплотнительное кольцо круглого сечения7
Ещё 33 позиций состава и артикулы — после регистрации.
