John Deere 903M — Крепеж жгута проводов двигателя
· 51 позиций в составе· 1 моделей
Взрыв-схема узла «Крепеж жгута проводов двигателя» John Deere 903M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

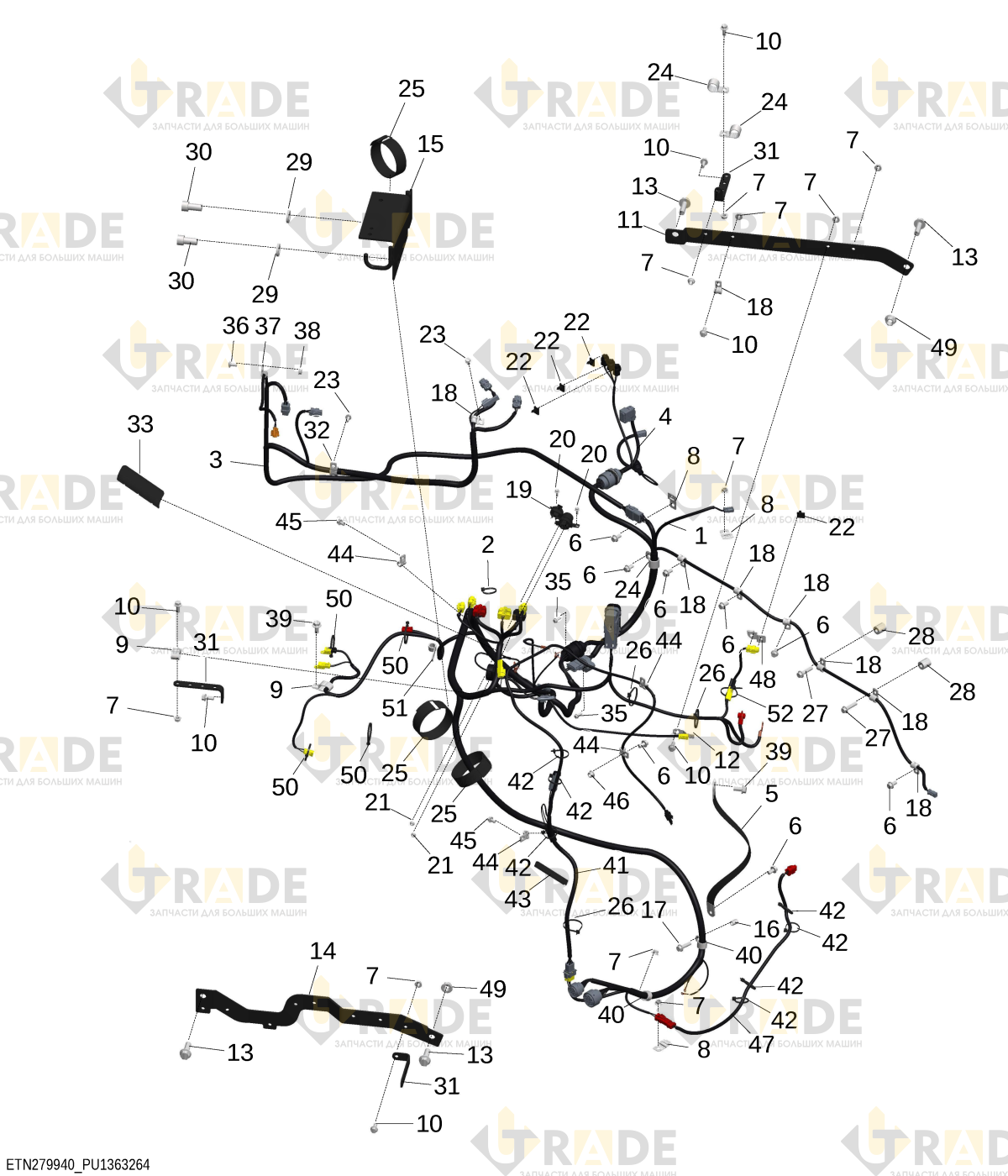

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Жгут проводов1
- Сборка жгута проводов двигателя1
- Жгут проводов двигателя1
- Жгут проводки управления DEF1
- Заземляющий кабель, длина 609,5 мм1
- Винт с шестигранной головкой, M10×209
- Гексагональная гайка с фланцем, M1010
- Защелка с креплением болтами3
- Хомут болтовой2
- Винт с шестигранной головкой и фланцем, M10×257
- Кронштейн системы выпуска1
- Кронштейн крепления разъема1
- Болт с фланцем и шестигранной головкой, M16×504
- Кронштейн рельсы1
- Кронштейн1
- Втулка дистанционная1
- Болт с шестигранной головкой и фланцем, M10×401
- Хомут8
- Реле, 24 В1
- Винт с шестигранной головкой, M6×162
- Шестигранная фланцевая гайка, M62
- Аксессуар черного цвета для электрического разъема4
- Винт с шестигранной головкой и фланцем, M8×202
- Хомут4
- Регулировочный ремень4
- Хомут стяжной, 7-1/2"5
