John Deere 1710D — Задняя рама от серийного номера 0620- [02F19]

· 64 позиций в составе· 1 моделей

Взрыв-схема узла «Задняя рама от серийного номера 0620- [02F19]» John Deere 1710D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

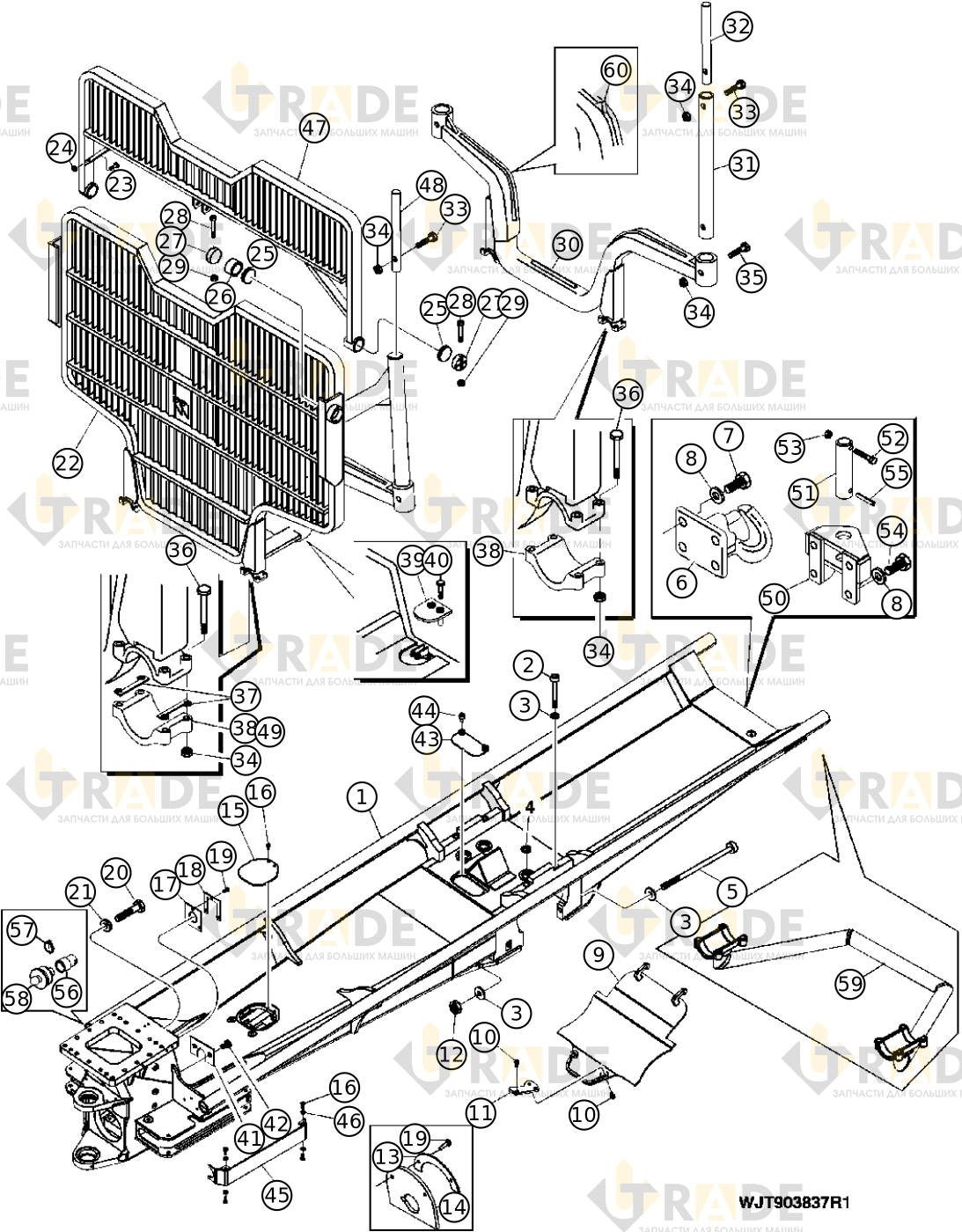

Чертёж узла «Задняя рама от серийного номера 0620- [02F19]» John Deere 1710D
Чертёж узла

Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.

Открыть чертёж в HD

Каталог John Deere

Все модели John Deere →Форвардеры →

Состав узла

32 из 64
  • Рама1
  • Рама1
  • Основная рама1
  • Винт4
  • Контршайба8
  • Крышка3
  • Винт2
  • Буквенный брус1
  • Болт с шестигранной головкой4
  • Шайба с круглым отверстием4
  • Защита задней рамы1
  • Болт с шестигранной головкой6
  • Пластина2
  • Гайка шестигранная, M272
  • Пластина трубопроводов гидравлики передней панели1
  • Защита1
  • Пластина1
  • Болт с шестигранной головкой10
  • Резиновая пластина рамы1
  • Защита1
  • Болт с шестигранной головкой5
  • Болт с шестигранной головкой2
  • Гайка шестигранная, M242
  • Заслонка1
  • Заслонка1
  • Винт цилиндрической головки, M16×802
  • Гайка самоконтрящаяся с шестигранной головкой, M162
  • Подшипник4
  • Втулка2
  • Крышка4
  • Болт с шестигранной головкой4
  • Гайка самоконтрящаяся шестигранная, M64

Ещё 32 позиций состава и артикулы — после регистрации.
