John Deere 1710D — Регулирующий клапан, CLAMBUNK [04C23]
· 49 позиций в составе· 1 моделей

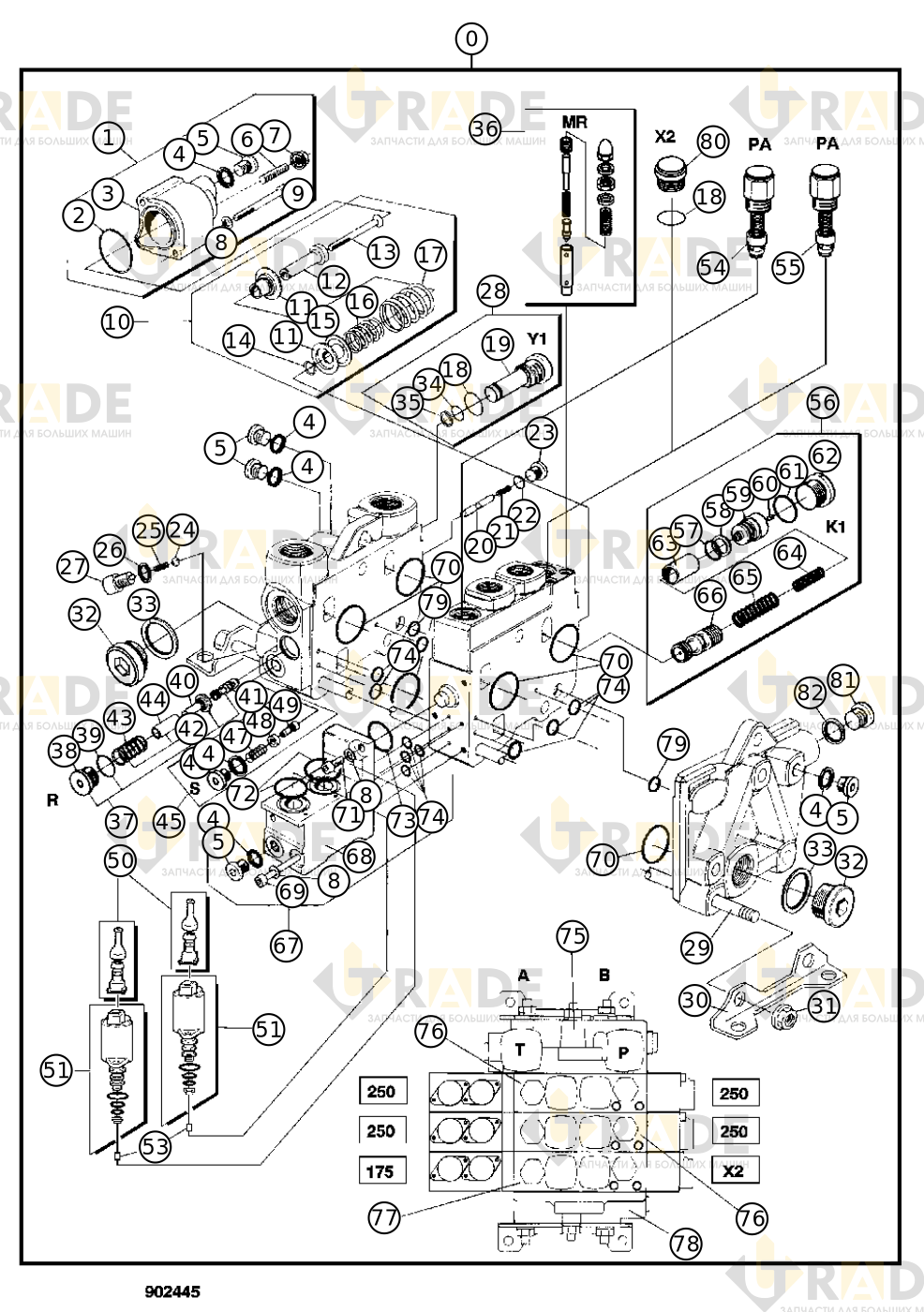

Взрыв-схема узла «Регулирующий клапан, CLAMBUNK [04C23]» John Deere 1710D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
![Чертёж узла «Регулирующий клапан, CLAMBUNK [04C23]» John Deere 1710D](/api/media/public/models/1710d/nodes/reguliruyuschiy-klapan-clambunk-04c23/drawing)
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Блок управляющих клапанов замка штабелера1
- Разделительная колодка3
- Уплотнительное кольцо3
- Внутреннее кольцо подшипника3
- Кольцо10
- Пробка распределительного клапана9
- Винт с шестигранным гнездом, M8×303
- Контргайка шестигранная с фланцем, M83
- Шайба с круглым отверстием9
- Винт с шестигранным потайным головкой, M6×556
- Комплект пружин3
- Направляющая6
- Втулка3
- Винт с цилиндрической головкой, M6×453
- Хомут3
- Кольцо3
- Пружина картриджа предохранительного клапана3
- Пружина3
- Уплотнительное кольцо2
- Заглушка1
- Золотник распределителя гидравлической системы1
- Пружина1
- Уплотнительное кольцо1
- Заглушка1
- Шарик1
Ещё 24 позиций состава и артикулы — после регистрации.
