John Deere 1710D — Рама передняя и защитные щитки [02F11]
· 49 позиций в составе· 1 моделей
Взрыв-схема узла «Рама передняя и защитные щитки [02F11]» John Deere 1710D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

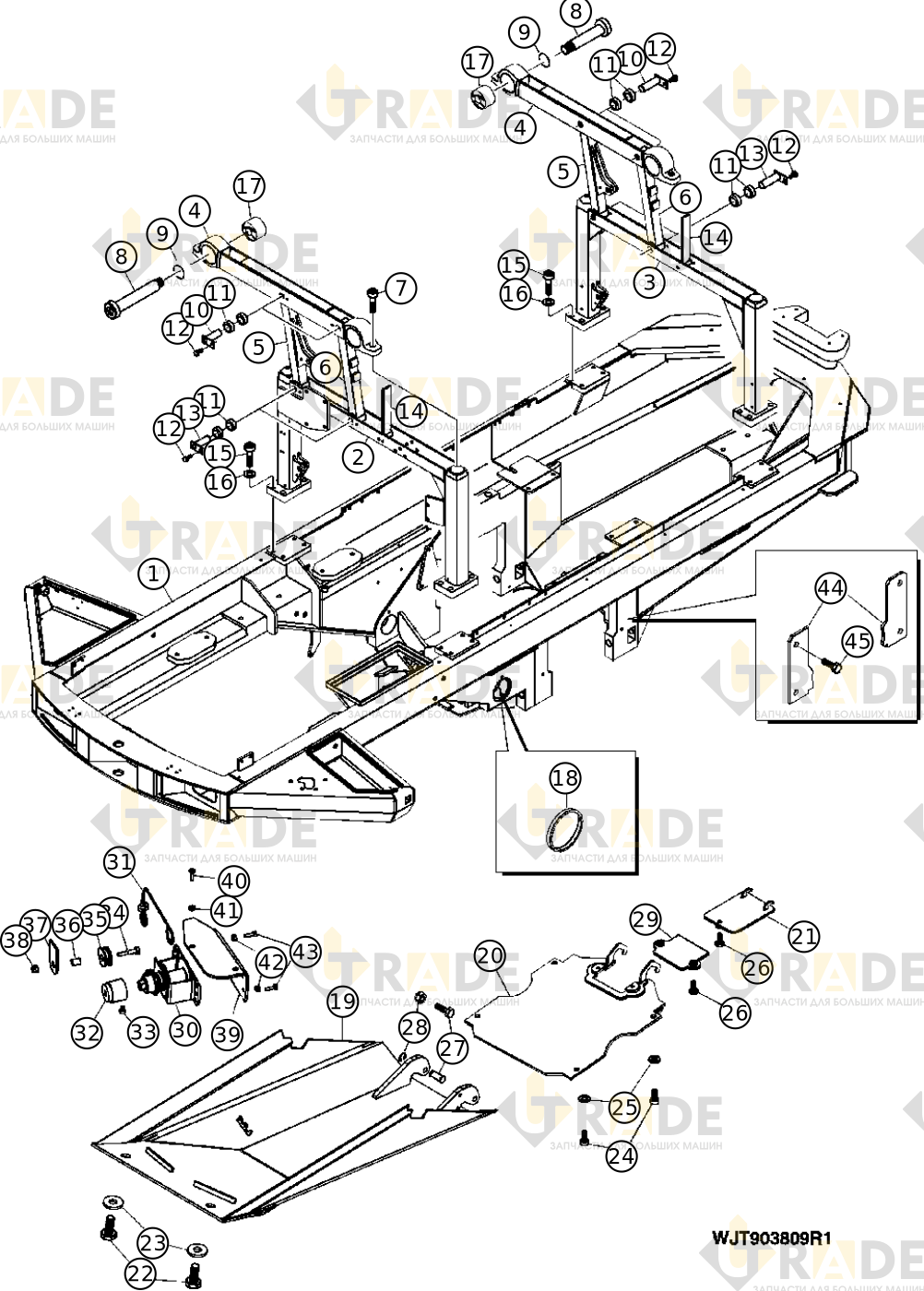

![Чертёж узла «Рама передняя и защитные щитки [02F11]» John Deere 1710D](/api/media/public/models/1710d/nodes/rama-perednyaya-i-zaschitnye-schitki-02f11/drawing)
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Основная рама1
- Рама1
- Рама1
- Рама1
- Хомут2
- Держатель2
- Рычаг2
- Рычаг2
- Винт с цилиндрической головкой, M16×404
- Палец4
- Втулка4
- Палец4
- Палец4
- Подшипник16
- Болт с шестигранной головкой14
- Палец4
- Палец4
- Болт с шестигранной головкой16
- Контршайба16
- Амортизатор4
- Уплотнитель крышки и щита рамы передней2
- Защитный кожух передней рамы1
- Защитный кожух передней рамы1
- Защитный кожух передней рамы1
- Защита рамы передняя1
Ещё 24 позиций состава и артикулы — после регистрации.
