John Deere 1710D — Бак гидравлического масла [03F13]
· 66 позиций в составе· 1 моделей
Взрыв-схема узла «Бак гидравлического масла [03F13]» John Deere 1710D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

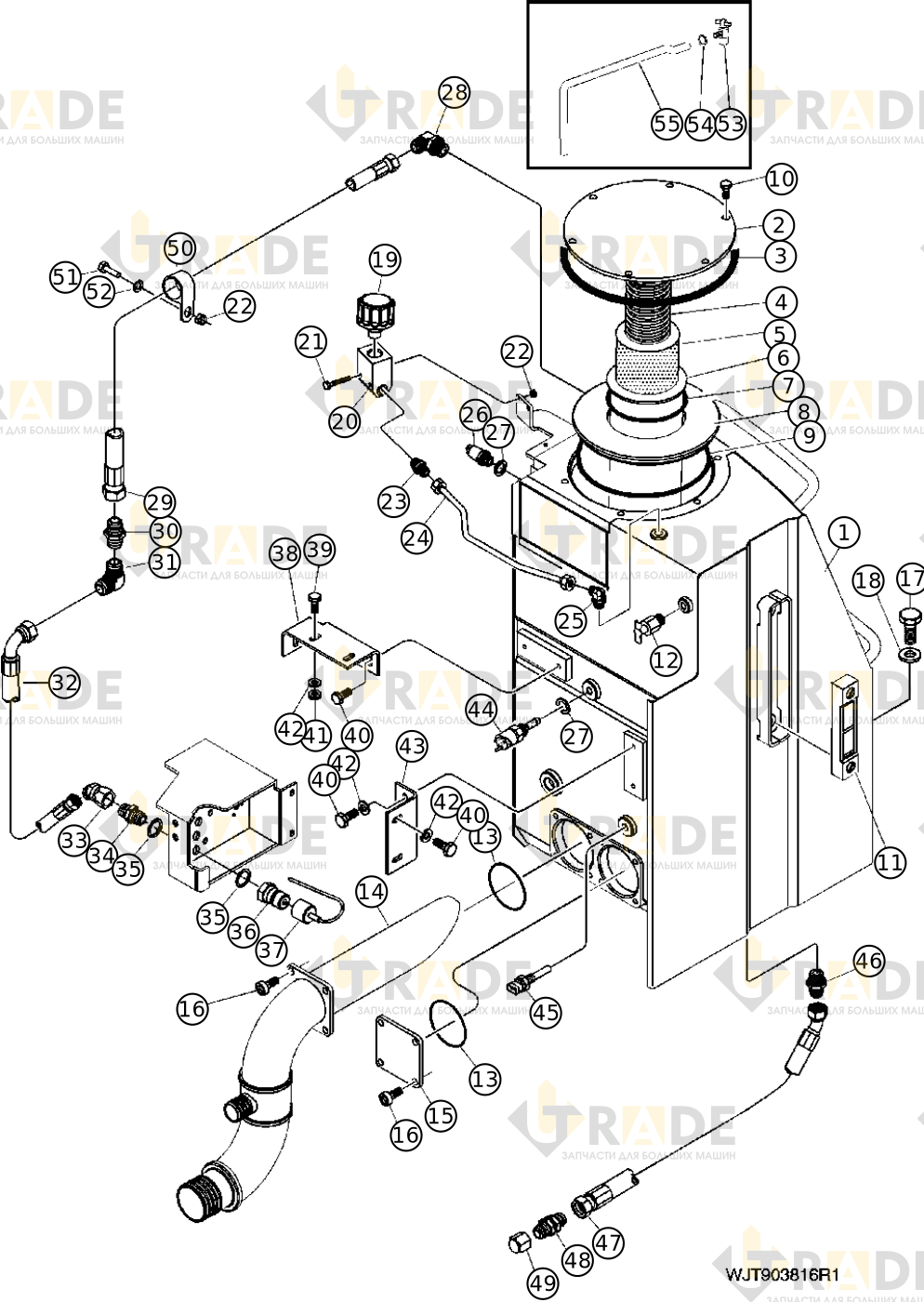

![Чертёж узла «Бак гидравлического масла [03F13]» John Deere 1710D](/api/media/public/models/1710d/nodes/bak-gidravlicheskogo-masla-03f13/drawing)
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 66- Гидробак1
- Гидробак1
- Гидробак1
- Крышка1
- Крышка1
- Уплотнительное кольцо1
- Пружина фильтра1
- Фильтрующий элемент1
- Чаша1
- Уплотнительное кольцо1
- Разделительная втулка1
- Уплотнительное кольцо1
- Болт с шестигранной головкой6
- Уровнемер1
- Сливной клапан1
- Уплотнительное кольцо2
- Труба1
- Всасывающая труба гидробака1
- Фланец1
- Фланец1
- Винт с внутренним шестигранником, M10×208
- Болт с шестигранной головкой1
- Шайба с круглым отверстием1
- Вентиляционная пробка1
- Фитинг1
- Винт с шестигранным потайным головкой, M6×552
- Гайка самоконтрящаяся шестигранная, M62
- Фитинг1
- Труба1
- Угловой фитинг1
- Выключатель давления гидробака1
- Уплотнительное кольцо2
- Угловой фитинг1
Ещё 33 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
