John Deere 1710D — Крепление капота двигателя [02K03]
· 53 позиций в составе· 1 моделей
Взрыв-схема узла «Крепление капота двигателя [02K03]» John Deere 1710D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

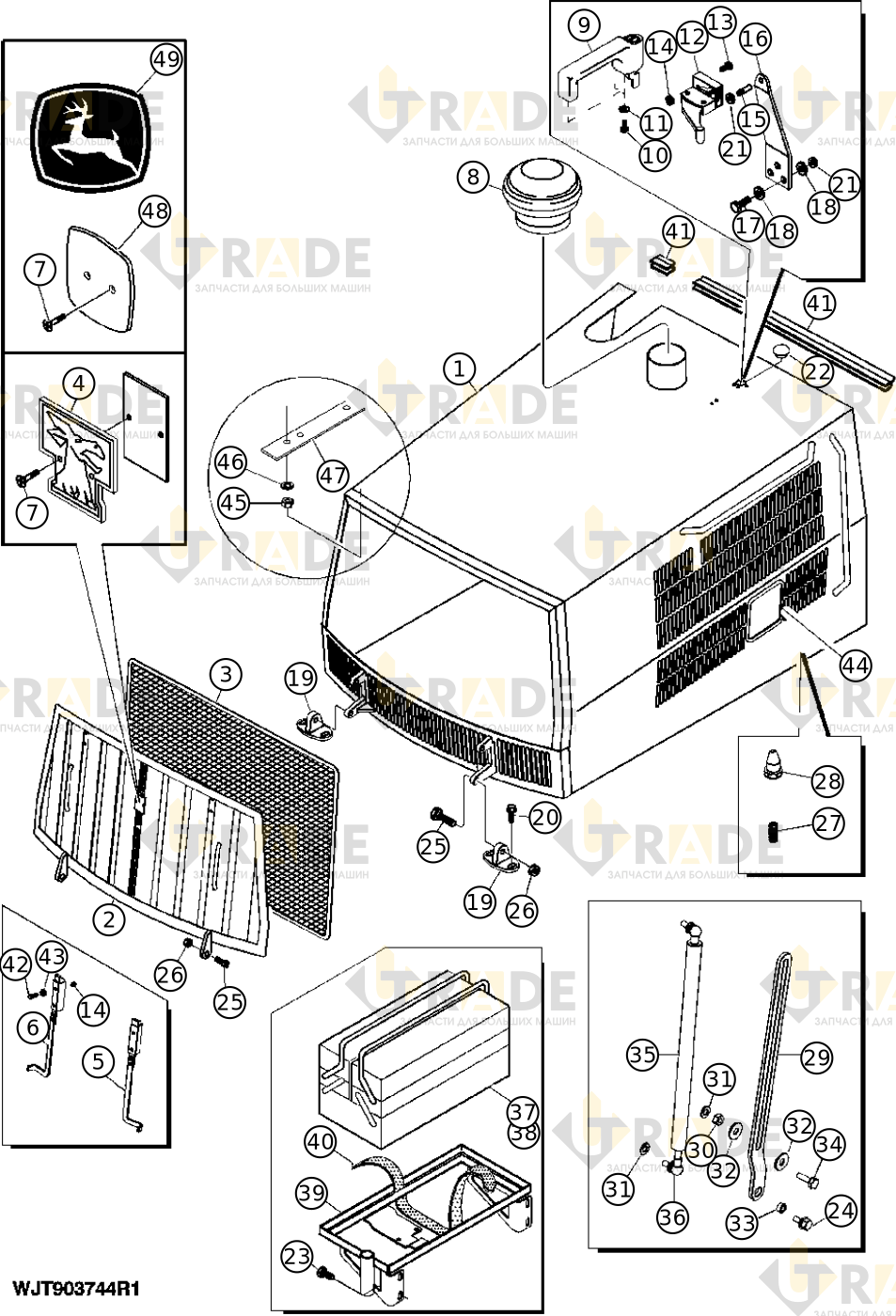

![Чертёж узла «Крепление капота двигателя [02K03]» John Deere 1710D](/api/media/public/models/1710d/nodes/kreplenie-kapota-dvigatelya-02k03/drawing)
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Капот1
- Крышка1
- Капот1
- Капот двигателя1
- Решетка1
- Знак1
- Замок1
- Замок1
- Винт с потайной головкой, M4×82
- Крышка1
- Предочиститель1
- Пыльник1
- Ручка1
- Болт с шестигранной головкой3
- Шайба с круглым отверстием3
- Замок1
- Болт с шестигранной головкой2
- Гайка самоконтрящаяся шестигранная, M66
- Винт1
- Опорная пластина капота1
- Болт с шестигранной головкой3
- Шайба с круглым отверстием6
- Петля2
- Винт с шестигранной головкой и фланцем, M10×204
- Шестигранная контрящаяся гайка, M104
- Пробка капота двигателя1
- Винт с шестигранной головкой и фланцем, M8×204
Ещё 26 позиций состава и артикулы — после регистрации.
