John Deere 1710D — Крепление обогревателя от серийного номера 0585- [01H16]
· 61 позиций в составе· 1 моделей
Взрыв-схема узла «Крепление обогревателя от серийного номера 0585- [01H16]» John Deere 1710D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

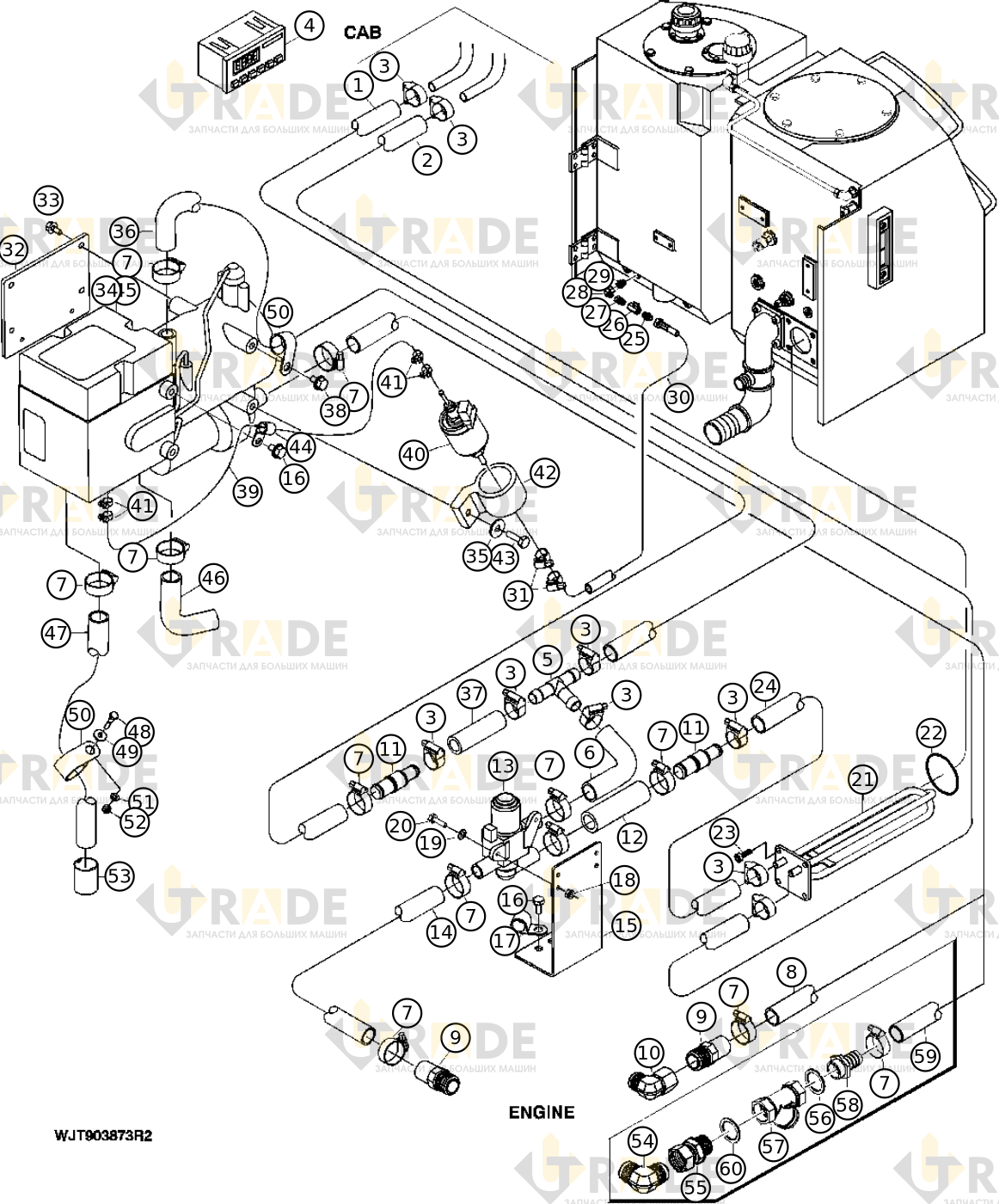

![Чертёж узла «Крепление обогревателя от серийного номера 0585- [01H16]» John Deere 1710D](/api/media/public/models/1710d/nodes/kreplenie-obogrevatelya-ot-seriynogo-nomera-0585-01h16/drawing)
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 61- Шланг1
- Шланг1
- Хомут шланга9
- Таймер1
- Рама1
- Штуцер шланга1
- Шланг1
- Хомут шланга11
- Шланг системы охлаждения ID 19 мм1
- Штуцер шланга2
- Фитинг1
- Выхлопная труба2
- Шланг1
- Клапан1
- Шланг1
- Монтажная пластина предпускового подогревателя двигателя1
- Винт с шестигранной головкой и фланцем, M8×202
- Кронштейн поддержки шланга системы охлаждения1
- Шестигранная самоконтрящаяся гайка, M52
- Шайба2
- Болт с шестигранной головкой2
- Предпусковой подогреватель двигателя1
- Уплотнительное кольцо1
- Винт с внутренним шестигранником, M10×204
- Шланг1
- Фитинг1
- Сливной клапан1
- Фитинг1
- Фитинг1
- Фитинг1
- Гидравлический шланг - изготавливаемый1
Ещё 30 позиций состава и артикулы — после регистрации.
