John Deere 1710D — Топливные системы [01I13]
· 55 позиций в составе· 1 моделей
Взрыв-схема узла «Топливные системы [01I13]» John Deere 1710D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

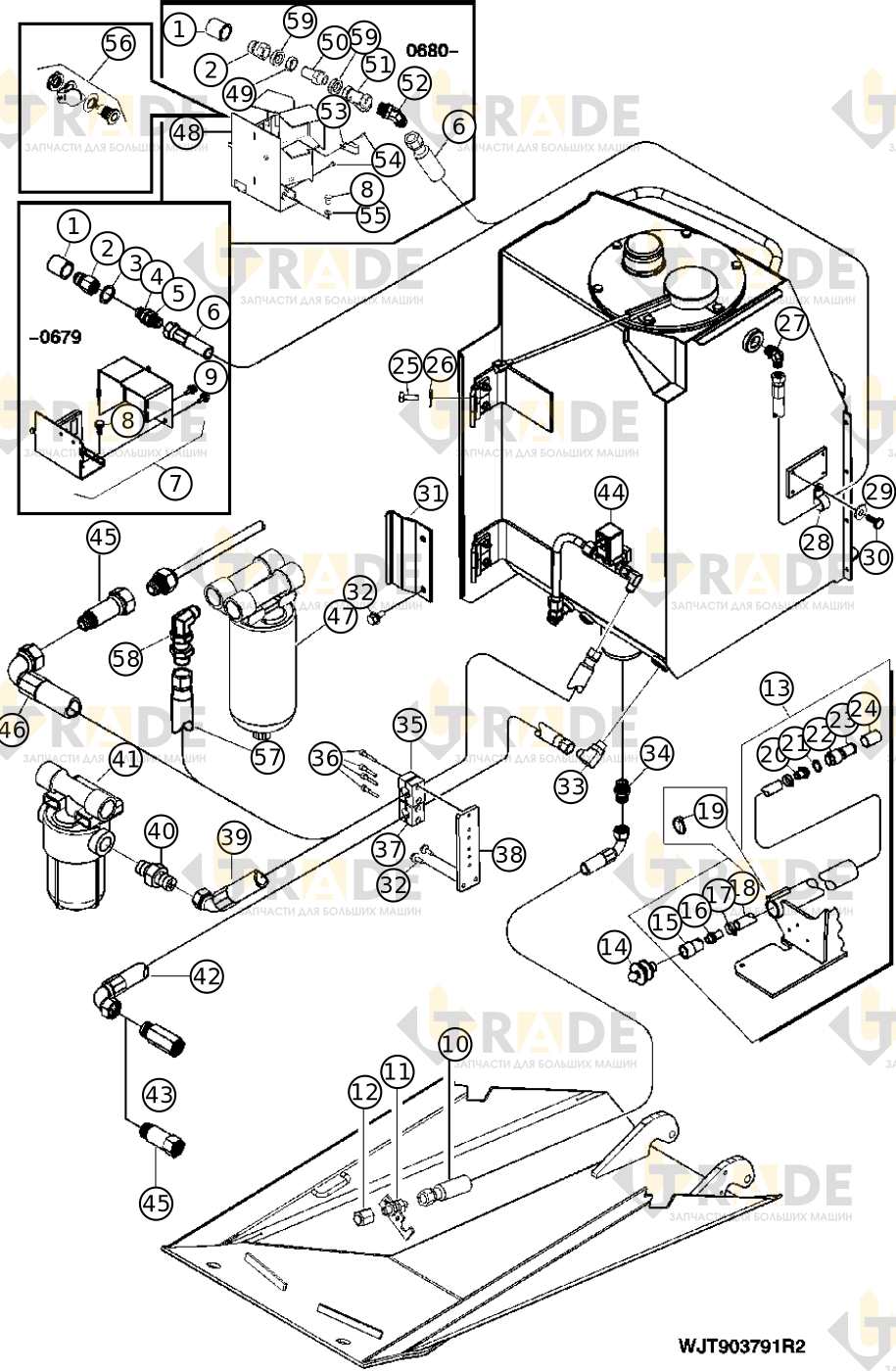

![Чертёж узла «Топливные системы [01I13]» John Deere 1710D](/api/media/public/models/1710d/nodes/toplivnye-sistemy-01i13/drawing)
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Крышка1
- Фитинг1
- Уплотнение1
- Переходный фитинг с соединительным цилиндром1
- Гайка1
- Топливопровод1
- Корпус1
- Болт с шестигранной головкой2
- Болт с шестигранной головкой2
- Топливопровод1
- Фитинг1
- Гайка1
- Шланг1
- Заглушка1
- Штуцер шланга1
- Штуцер шланга1
- Хомут шланга2
- Шланг1
- Быстросъемный штифт1
- Штуцер шланга1
- Уплотнительная шайба1
- Обратный клапан1
- Фильтр насоса заправки топливом1
- Шланг1
- Болт с шестигранной головкой4
- Шайба с круглым отверстием4
- Угловой фитинг1
- Опора шланга1
Ещё 27 позиций состава и артикулы — после регистрации.
