John Deere 1510G — Жгут проводов модуля стрелы, разъемы
· 101 позиций в составе· 1 моделей
Взрыв-схема узла «Жгут проводов модуля стрелы, разъемы» John Deere 1510G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

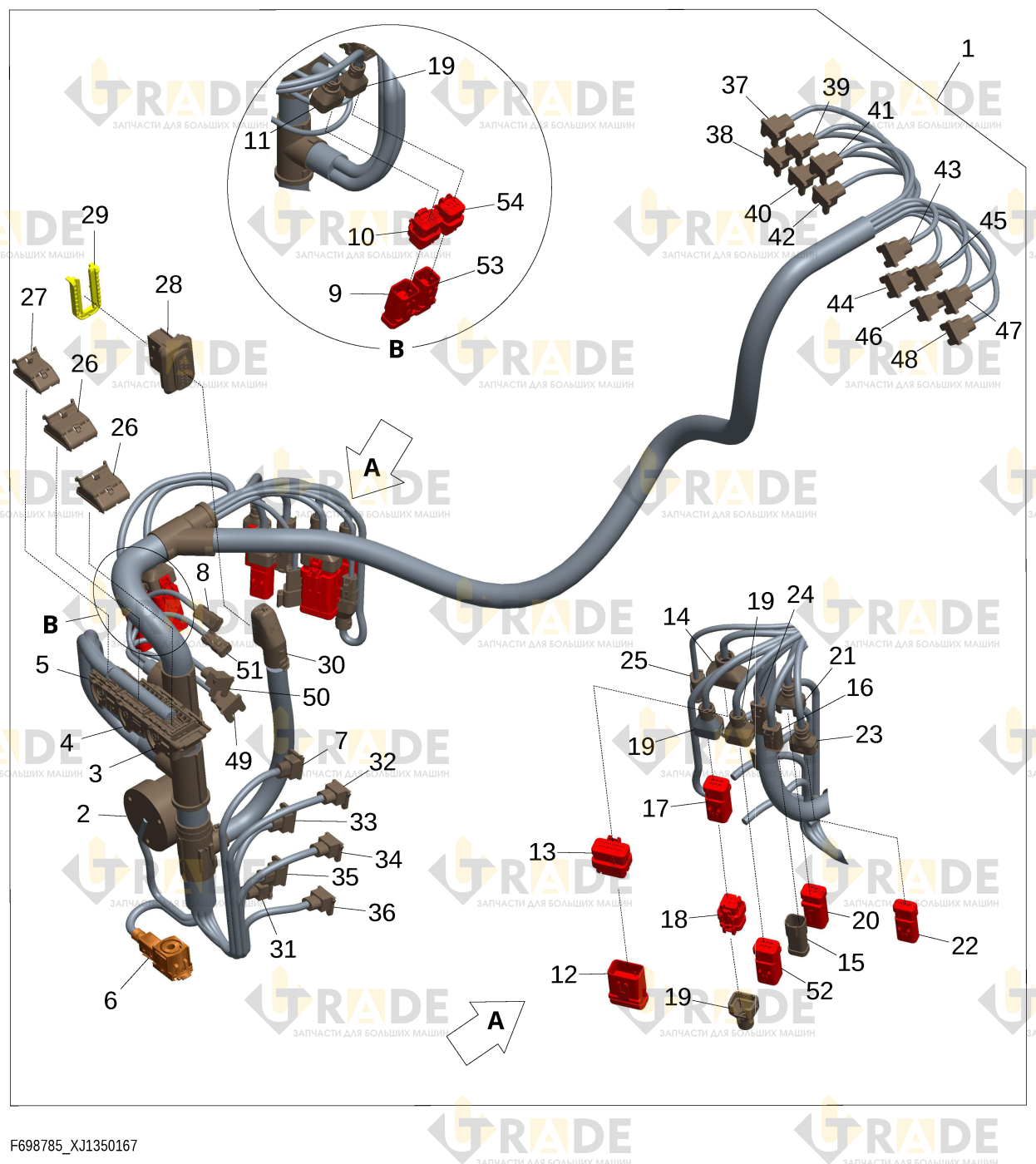

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
51 из 101- Жгут проводов1
- Гнездо1
- Корпус внешнего электрического разъема черный, 53 контакта1
- Пробка контакта электрического разъема3
- Корпус внешнего электрического разъема коричневый, 53 контакта1
- Пробка контакта электрического разъема1
- Колпачок полости разъема жгута проводов7
- Колпачок полости разъема жгута проводов59
- Корпус внешнего электрического разъема, 48 контактов1
- Аксессуар электрического разъема1
- Корпус внешнего электрического разъема Tyco черный, 2 контакта1
- Защитный кожух1
- Уплотнение электрического разъема2
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Разъем электрический в сборе1
- Защитный кожух1
- Электрический разъем в сборе1
- Корпус красного электрического разъема, 8 контактов1
- Корпус красного электрического разъема, 8 контактов1
- Колпачок полости разъема жгута проводов8
- Аксессуар электрического разъема1
- Красный корпус внешнего электрического разъема в сборе, 12 контактов1
- Корпус электрического разъема1
- Колпачок полости разъема жгута проводов12
- Аксессуар электрического разъема1
- Оранжевый электрический разъем в сборе, 4 контакта1
- Корпус разъема электрического внутреннего серый, контакты 41
- Красный корпус электрического разъема, 6 контактов2
- Красный корпус электрического разъема, 6 контактов1
- Аксессуар электрического разъема4
- Красный корпус электрического разъема, 4 контакта1
- Аксессуар электрического разъема1
- Корпус электрического разъема красный, на 3 контакта1
- Аксессуар электрического разъема1
- Соединитель1
- Контакт электрического разъема синего цвета, на 3 отверстия1
- Электрический разъем1
- Устройство блокировки электрического разъема синее, 3 контакта1
- Жгут проводов1
- Черный электрический разъем2
- Корпус электрического разъема1
- Корпус черного внутреннего электрического разъема, гнезда 181
- Аксессуар электрического разъема1
- Аксессуар электрического разъема1
- Корпус внешнего электрического разъема Tyco черный, 2 контакта1
- Защитный кожух1
- Корпус внешнего электрического разъема Tyco черный, 2 контакта1
- Защитный кожух1
- Уплотнение электрического разъема2
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Корпус внешнего электрического разъема Tyco черный, 2 контакта1
Ещё 50 позиций состава и артикулы — после регистрации.
