John Deere 1510G — Капот двигателя, передний (с 004123)
· 63 позиций в составе· 1 моделей

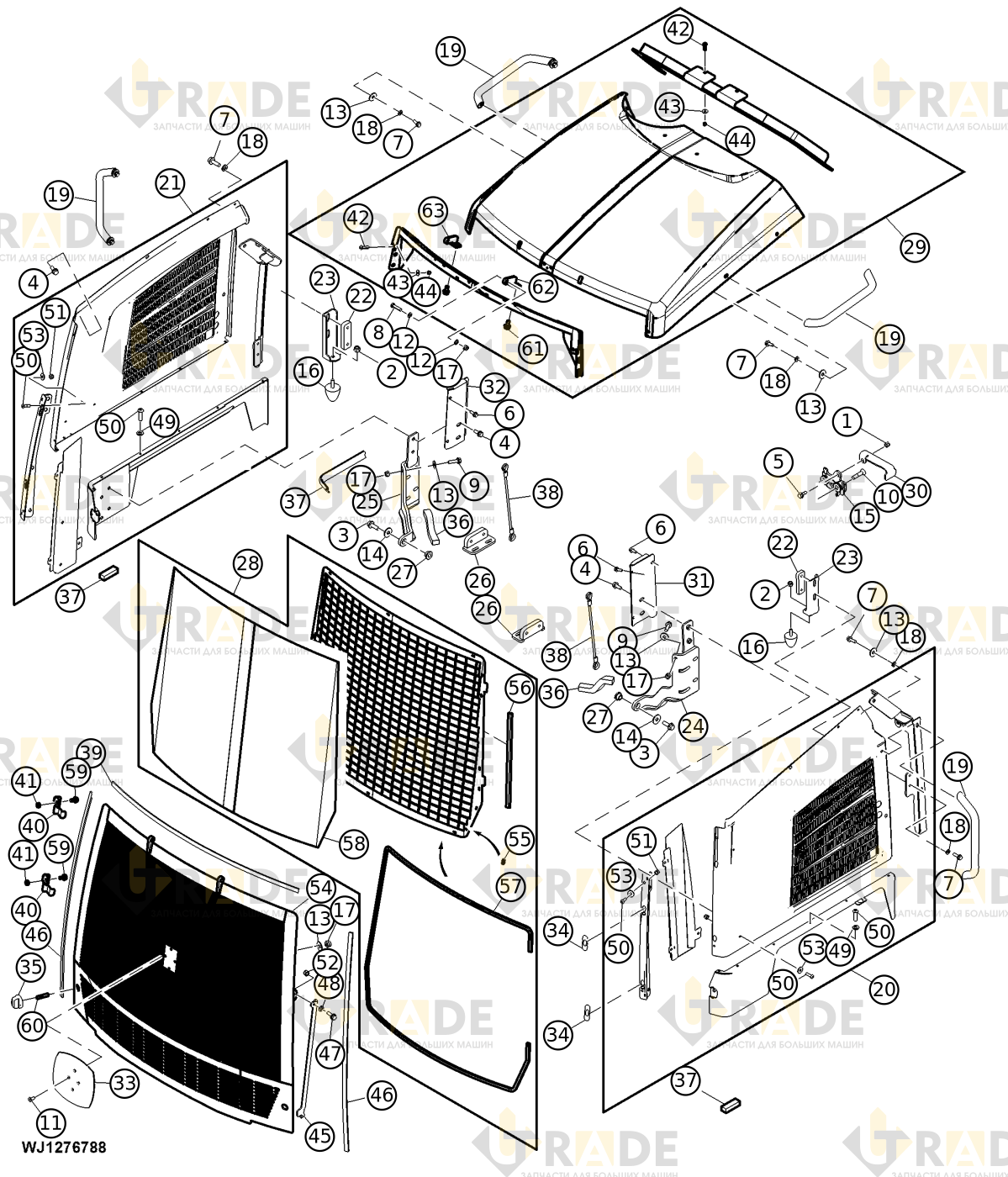

Взрыв-схема узла «Капот двигателя, передний (с 004123)» John Deere 1510G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 63- Гайка самоконтрящаяся шестигранная, M61
- Гайка шестигранная контргайка, M82
- Винт с шестигранной головкой и фланцем, M12×352
- Винт с шестигранной головкой и фланцем, M10×2520
- Шестигранный винт с фланцем, M6×161
- Винт с шестигранной головкой и фланцем, M8×2010
- Шпилька с шестигранной головкой и фланцем M8×2510
- Болт с шестигранной головкой2
- Винт с шестигранной головкой и фланцем, M10×352
- Винт с потайной головкой M8×352
- Винт с потайной головкой, M5×124
- Шайба с круглым отверстием4
- Шайба с круглым отверстием12
- Шайба с круглым отверстием2
- Замок капота1
- Абсорбер2
- Шестигранная контрящаяся гайка, M106
- Контршайба12
- Ручка4
- Крышка левая1
- Крышка правая1
- Пластина2
- Пластина2
- Петля1
- Петля капота двигателя1
- Петля2
- Цилиндрическая втулка с фланцем из сплава2
- Решетка капота двигателя1
- Верхняя крышка1
- Рычаг капота двигателя1
- Кронштейн капота двигателя1
- Кронштейн капота двигателя1
Ещё 31 позиций состава и артикулы — после регистрации.
