John Deere 1510G — Гидравлические шланги, нож бульдозера
· 54 позиций в составе· 1 моделей

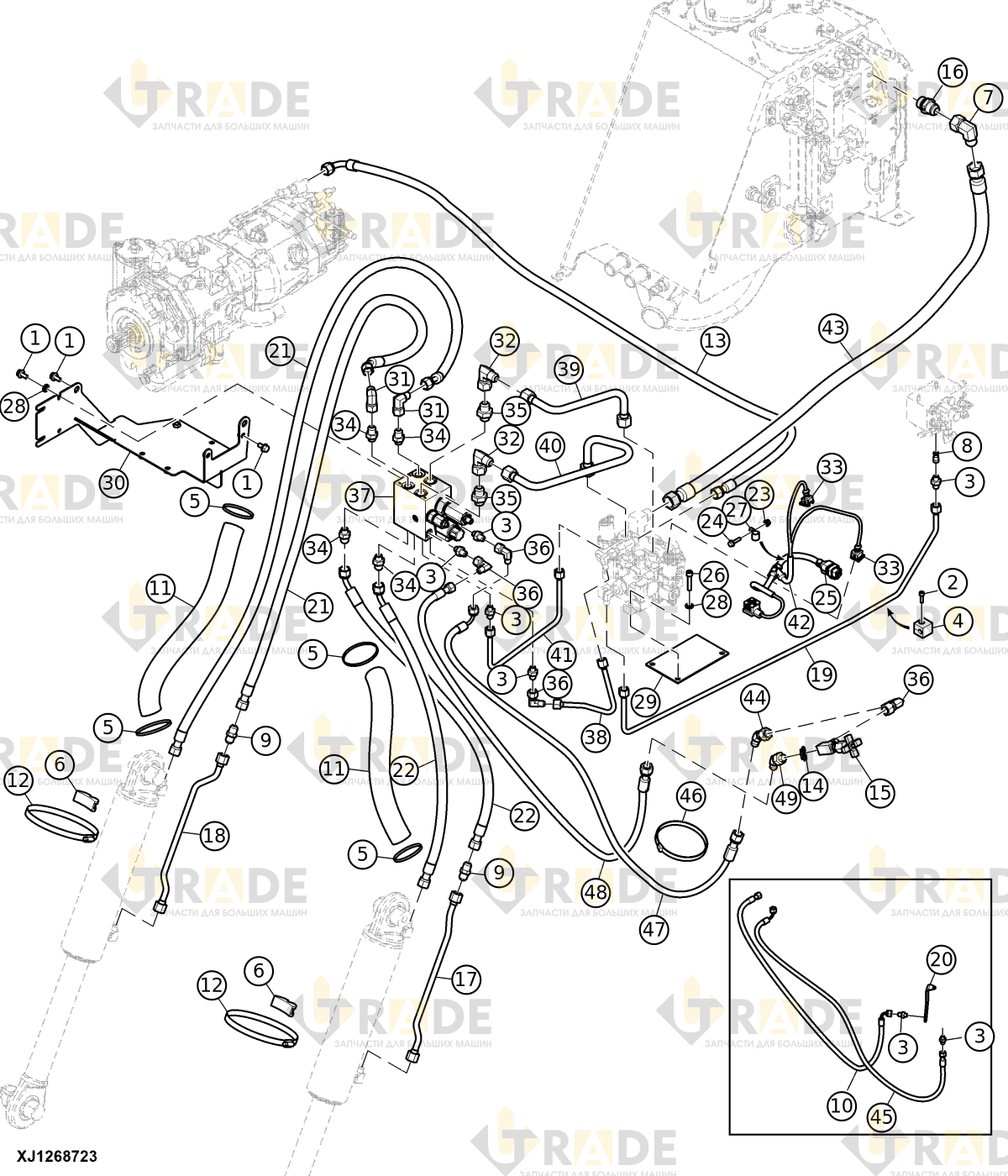

Взрыв-схема узла «Гидравлические шланги, нож бульдозера» John Deere 1510G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Винт шестигранный с фланцем, M8×166
- Винт с потайной головкой шестиугольный, M6×202
- Фитинг7
- Хомут шланга2
- Хомут4
- Хомут гидравлического шланга основания стрелы4
- Фитинг1
- Обратный клапан1
- Фитинг2
- Гидравлический шланг1
- Защитный кожух шланга изготовленный2
- Хомут шланга4
- Гидравлический шланг усиленный резиной1
- Крепежные детали1
- Гидравлический клапан1
- Адаптер-штуцер1
- Труба1
- Труба отвала дозатора в сборе1
- Труба1
- Кронштейн1
- Гидравлический шланг2
- Гидравлический шланг2
- Шестигранная фланцевая самоконтрящаяся гайка, M61
- Винт с шестигранной головкой и фланцем, M6×251
- Красный корпус электрического разъема, 6 контактов1
- Контакт электрического разъема6
- Аксессуар электрического разъема1
Ещё 27 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
